Volume
Bass Treble Direct Mode Speaker A/B Phones Standby / On
azur 840A
Class XD Integrated Amplifier
104

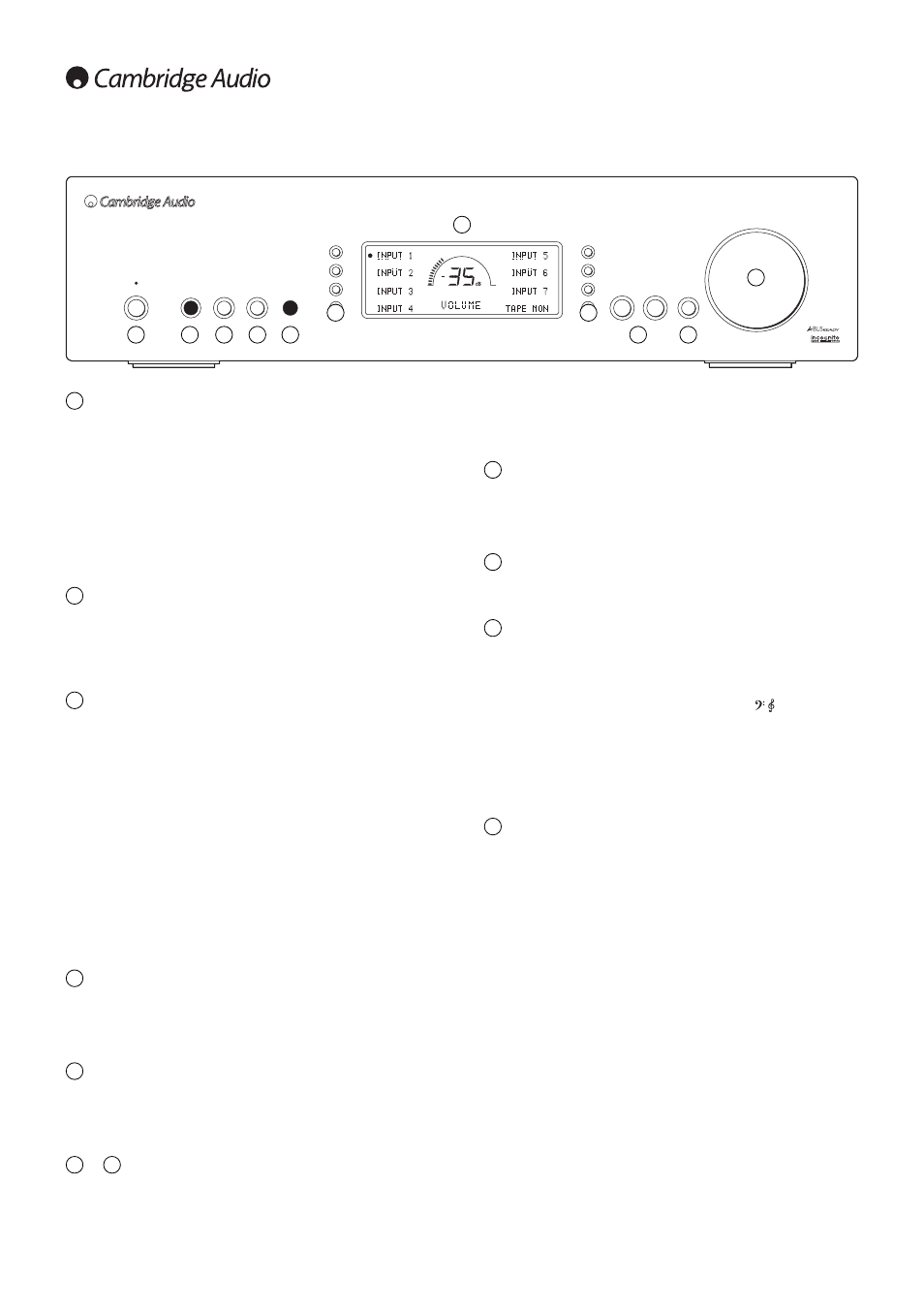

Органы управления и соединители на передней панели
Standby/On (Ожидание/Работа)
С помощью этого переключателя выполняются переключения
между режимом Ожидание (индикаторный светодиод горит
тусклым светом) и режимом Работа (индикаторный светодиод горит
ярким светом). В режиме ожидания потребление электроэнергии
не превышает 10 Вт. Когда блок не используется, он должен
находиться в режиме ожидания.
Примечание: По умолчанию при включении питания 840A V2 и при
переключении его в режим ожидания уровень громкости линейно
повышается или понижается. Эта функция, при желании, может
быть отключена; см. раздел "Настройка усилителя", где
представлена более подробная информация по данному вопросу.
Phones (Наушники)
Это гнездо используется для подключения стереофонических
наушников, снабженных штекером диаметром 1/4 дюйма.
Рекомендуется использовать наушники с сопротивлением от 32 до 600
Ом. При подсоединении наушников снимается возбуждение с реле
подключения динамиков, и сигнал на динамики (А и В) не подается.
Speaker A/B (Динамики А/В)
Нажмите для выбора пары динамиков, подключенных к клеммам,
расположенным на задней панели (пары динамиков A, B или A и B).
Эта кнопка может использоваться для включения второй пары
динамиков, установленных в другой комнате.
При подключении двух динамиков в каждом канале следует
помнить о следующем: Если общее сопротивление, измеренное на
клеммах динамиков, слишком мало, то усилитель может
перегружаться и не переключаться из режима ожидания в режим
работы, до тех пор, пока сопротивление нагрузки не будет
увеличено до определенного значения. Для получения более
подробной информации по данному вопросу см. раздел "Система
защиты CAP5".
Примечание: Если используется одна пара динамиков, то следует
подключать динамики с номинальным сопротивлением от 4 до 8 Ом.
Если подключается две пары динамиков, то следует использовать
динамики с номинальным сопротивлением от 6 до 8 Ом.
Mode (Режим)
Используется для переключения между режимами регулировки
уровня громкости и регулировки стереобаланса. Нажмите и
удерживайте в нажатом положении, чтобы войти в меню настройки
конфигурации системы 840A V2.
Приемник ИК сигналов
Принимает ИК сигналы команд управления от поставляемого в
комплекте пульта ДУ Azur. На пути прохождения ИК сигналов
между пультом ДУ и приемником ИК сигналов на усилителе не
должно быть препятствий.
и Кнопки выбора входа
Нажмите соответствующую кнопку выбора входа, чтобы выбрать
источник подаваемого на усилитель аудио сигнала, который вы
хотите прослушать (выделяется на дисплее с помощью сплошного
кружка). Выбранный сигнал также подается на гнездо Tape Out для
выполнения его записи. Входы не могут переключаться во время
выполнения записи (но записываемый сигнал может
контролироваться с помощью гнезда входа кассетной деки (Tape
Monitor).
Дисплей
Для управления работой усилителя 840A V2 используется ЖК-
дисплей. См. разделы данного руководства "Инструкции по
эксплуатации" и "Настройка усилителя", где представлена более
подробная информация по данному вопросу.
Bass (Басы) и Treble (Верхние частоты)
Нажмите, чтобы освободить эти ручки регулировки, и вращайте их,
чтобы настроить тембр звучания.
Direct (Прямое подключение)
Эта кнопка позволяет подать сигнал на усилитель мощности вашего
усилителя в обход цепей регулировки тембра для получения
максимально возможного качества звучания.
Пиктограмма Bass/Treble (Басы/Верхние частоты ) отображается
на дисплее, когда схема регулировки басов и верхних частот
активирована (включена в схему прохождения сигнала), и
отсутствует, если эта схема не включена.
Примечание: Для каждого входа может быть индивидуально
установлен прямой тип подключения. Эта установка будет
выполняться при каждом выборе соответствующего входа.
Volume (Громкость)
Используется для увеличения/уменьшения уровня сигнала на
выходах усилителя. Эта регулировка изменяет уровень сигнала,
подаваемого на выходы для динамиков, выходы предусилителя и
выход для наушников. Эта регулировка не изменяет уровень
сигнала на выходе кассетной деки (Tape Out).
Так как для регулировки уровня громкости и
стереобаланса в 840A V2 используется цепочка
высококачественных точных резисторов, переключения
которых выполняются с помощью реле, то при
выполнении регулировки уровня громкости и
стереобаланса слышны щелчки.
Ручка регулятора Volume также используется для навигации в
отображаемом на дисплее меню настройки конфигурации системы
840A V2.
См. раздел данного руководства "Инструкции по
эксплуатации", где представлена дополнительная
информация относительно некоторых функций этих кнопок.
1
2
3
1 2 3 4 5
8
9
11
9
7 6
4
5
6 7
8
10
10
11
