109
840A V2 azur

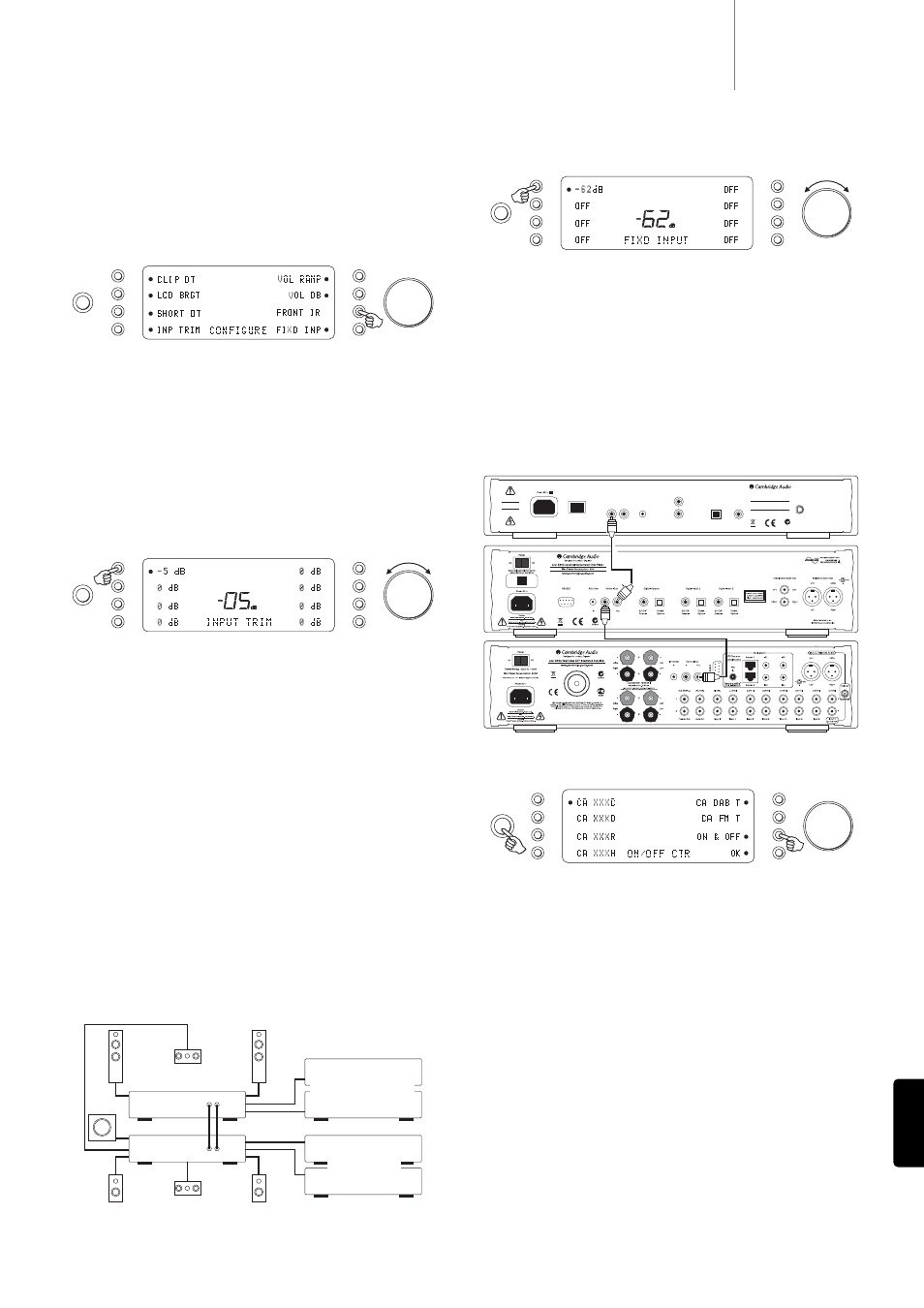

Для изменения единиц измерения отображаемого на дисплее уровня
громкости с произвольных единиц уровня громкости (с 0 до 96) на децибелы (с
-85 до 0 dB) нажмите в меню настройки конфигурации кнопку VOL DB. Для
отмены отображения на дисплее уровня громкости в децибелах нажмите эту
кнопку еще раз. Для выхода из меню настройки нажмите кнопку Mode.
Приемник инфракрасных (ИК) сигналов на передней панели
При использовании усилителя в системах с установкой компонентов по выбору
пользователя или в системах с ИК повторителем может потребоваться
отключить приемник ИК сигналов, расположенный на передней панели
усилителя, с помощью выбора "Выкл." для пункта меню FRONT IR
(ПРИЕМНИК ИК СИГНАЛОВ НА ПЕРЕДНЕЙ ПАНЕЛИ) (для отключения
приемника ИК сигналов нажмите соответствующую кнопку выбора источника
сигналов). Для выхода из меню настройки нажмите кнопку Mode.
Настройка усиления входа
Уровни входных сигналов могут регулироваться с помощью настройки
усиления входов. Это позволяет настроить все входы таким образом, что при
переключениях между входами уровень громкости звука не изменялся.
Найдите самый громкий из подключенных к усилителю источников сигналов,
и настройте его уровень таким образом, чтобы он был равен среднему уровню
остальных источников сигналов. Повторите этот процесс для других
источников сигналов, уровень громкости которых превышает средний уровень
громкости.
Для выполнения настройки усиления для каждого источника сигналов
выберите в меню настройки конфигурации системы INP TRIM (НАСТРОЙКА
ВХОДА). Выберите нужный вход и с помощью ручки регулятора громкости
установите усиление в диапазоне от 0 до -12 dB (диапазон регулировки
ограничен, если установлен очень низкий уровень громкости). Для выхода из
меню настройки нажмите кнопку Mode.
Фиксированные уровни входа
Для любого из входов 840A V2 может быть установлено фиксированное
усиление. При выборе этого входа автоматически устанавливается заданное
усиление, и сигнал не будет изменяться при изменении положения ручки
регулятора уровня громкости. Эта функция позволяет эффективно
использовать 840A V2 в качестве стереофонического усилителя мощности
(только для данного выбранного входа). Например, 840A V2 может
использоваться в качестве усилителя для левого и правого фронтальных
каналов системы окружающего звука, в то время как AV-ресивер
обеспечивает усиление для других каналов и обеспечивает регулировку
уровня громкости для всех каналов системы окружающего звука.
Для обеспечения оптимального качества звучания при прослушивании
стереофонических источников используйте усилитель 840A V2 и
подключенные к нему источники как обычно. При использовании 840A V2 в
системе окружающего звука подключите источники сигналов окружающего
звука к входам с фиксированным усилением, и используйте для
регулирования уровня громкости звука регулировку в AV-ресивере. В
усилителе 740А вы можете переименовать вход с фиксированным усилением
на “A/V mode” (Режим A/V), или выбрать для него другое имя. Выполните
подключения, как показано ниже. Выходы предусилителей правого и левого
каналов AV-ресивера подключаются к выбранным входам с фиксированным
усилением усилителя 740А. Так как может быть установлено любое значение
усиления, то легко согласовать уровень сигнала в 840A V2 с уровнями сигнала
в других каналах AV-ресивера.
Для установки фиксированной громкости звука для источника сигналов
выберите FIXED INP (ФИКСИРОВАННЫЙ ВХОД) в меню настройки
конфигурации системы:
Выберите нужный вход и установите для него фиксированное усиление
(установка ВЫКЛ. не отключает вход, а оставляет его на выбранном уровне
громкости). Когда используется вход с фиксированным усилением,
регулировка стереобаланса всегда соответствует нейтральной. Для выхода из
меню настройки нажмите кнопку Mode.
Меню настройки управления Включение / Выключение
При переходе в режим Ожидание из режима Работа и наоборот 740А может
автоматически включать и выключать другие аппараты серии Azur
производства компании Cambridge Audio, которые имеют гнезда для
подключения шины управления. Чтобы эта функция выполнялась, блоки
должны быть соединены с помощью проводов с разъемами RCA/phono
(тюльпан). Гнезда расположены на задних панелях блоков серии Azur и имеют
оранжевый цветовой код. Соедините гнездо выхода шины управления (Control
Bus Out) усилителя 840A V2 с гнездом входа шины управления (Control Bus In)
другого аппарата серии Azur (например, 840C). Продолжите цепочку на другие
аппараты серии Azur, если это требуется.
Включите питание 840A V2, нажмите и удерживайте в нажатом положении
кнопку Standby/On до тех пор, пока на дисплее не появится ON/OFF CTR
(Управление включением/Выключением):
Выберите подключенный блок Azur с помощью нажатия соответствующей
кнопки выбора входа. Например, CA XXXC для CD-плеера Azur (540C V2, 640C
V2), CA XXXD для DVD-проигрывателя, CA DAB T для приемника цифрового
радиовещания Azur, и т. д.
Нажимайте кнопку ON & OFF, чтобы прокрутить опции: ON (только включение
всех блоков Azur), OFF (только переключение всех блоков Azur в режим
Ожидание), и ON & OFF (включение всех блоков Azur и переключение в
режим Ожидание).
Для подтверждения и выхода из меню настройки нажмите OK.
Mode
Volume
Volume
Standby / On
Aerial Input 50 Ohms F-Type
Aerial
Input
50 Ohms F-Type
Line Output
Line Output
Right Right
Left Left IR Emitter
In In Out
Control Bus
Toslink
Optical
Digital Outputs On Off Power
Manufactured in an ISO9002 approved facility
S/P DIF
Co-axial
Caution Risk of electric shock. Do not open. Avis Risque de choc electrique. Ne pas ouvrir. Achtung Vorm öffnen des gerätes. Netzstecker ziehen.
Power Rating: 230V AC ~ 50Hz
www.cambridge-audio.com
Designed in London, England
azur 640T DAB/FM Tuner V2.0
Max Power Consumption: 15W
N1863
840C
840A V2
640T V2.0
Mode
Volume
Р
У
ССКИЙ
Mode
Volume
840A V2
AV-ресивер
L R
SL SR
C
SB
SW
L R
Источники
окружающего
звука
Стереофонические
источники
