Разработчики усилителя постарались включить в него функции,
позволяющие пользователю выполнять соединение системы
различными способами. Наличие таких функций как выход с
предусилителя и подключение динамиков В обеспечивает высокую
гибкость при выполнении настройки конфигурации системы в
зависимости от требований пользователя.

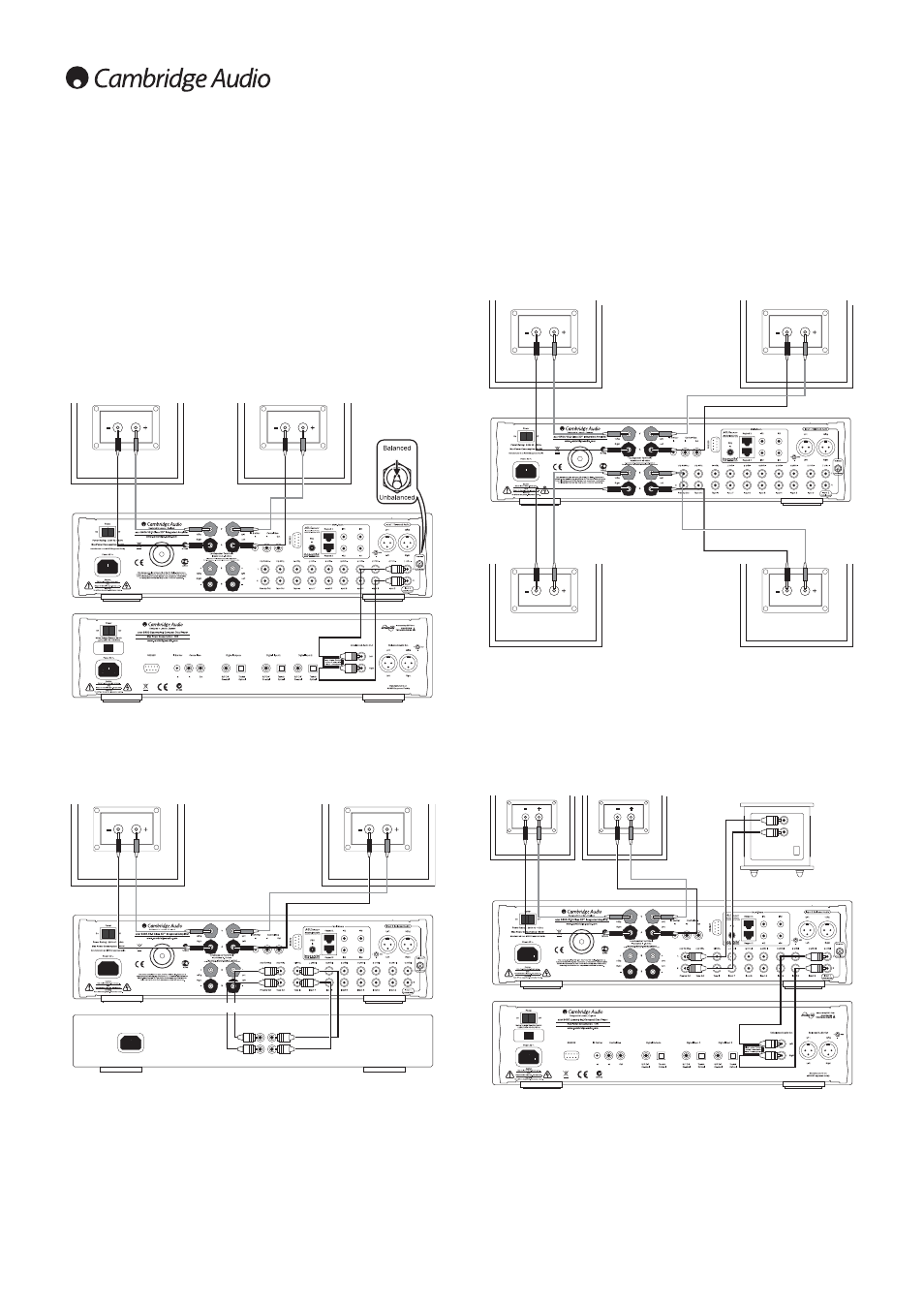

Основные подключения
На представленном ниже рисунке показано, как выполняется
основное подключение к усилителю CD-плеера и одной пары
динамиков.
Примечание: Если используется вход 1 (несимметричный вход),
переключатель входа 1 должен находиться в положении
"Unbalanced" (Несимметричный).
Подключение кассетной деки
На представленном ниже рисунке показано, как выполняется
подключение к усилителю кассетной деки с соединениями для
выполнения записи и контроля записи.
Обратите внимание на то, что могут использоваться любые выходы
для кассетной деки, так как они подключены параллельно.
106
Подключение динамиков В
Клеммы для подключения динамиков В, расположенные на задней
панели усилителя, позволяют подключать к усилителю вторую пару
динамиков (могут устанавливаться в другой комнате).
Расположенная на передней панели усилителя кнопка Speaker A/B
позволяет включать и отключать эту вторую пару динамиков.
Примечание: Если подключается две пары динамиков, то следует
использовать динамики с номинальным сопротивлением от 6 до 8 Ом.
Подключение выхода предусилителя
Гнезда Preamp Out (Выход предусилителя) используются для
соединения с входными гнездами внешнего усилителя мощности
или для подключения активного сабвуфера. На представленном
ниже рисунке показано, как выполняется подключение к
усилителю активного сабвуфера через линейные входы (Line In) на
сабвуфере.
Подключения
840C
840A V2
Line
In
Активный сабвуфер
840C
840A V2
Rec
In
Rec
Out
Кассетная дека / Проигрыватель минидисков
840A V2
840A V2
