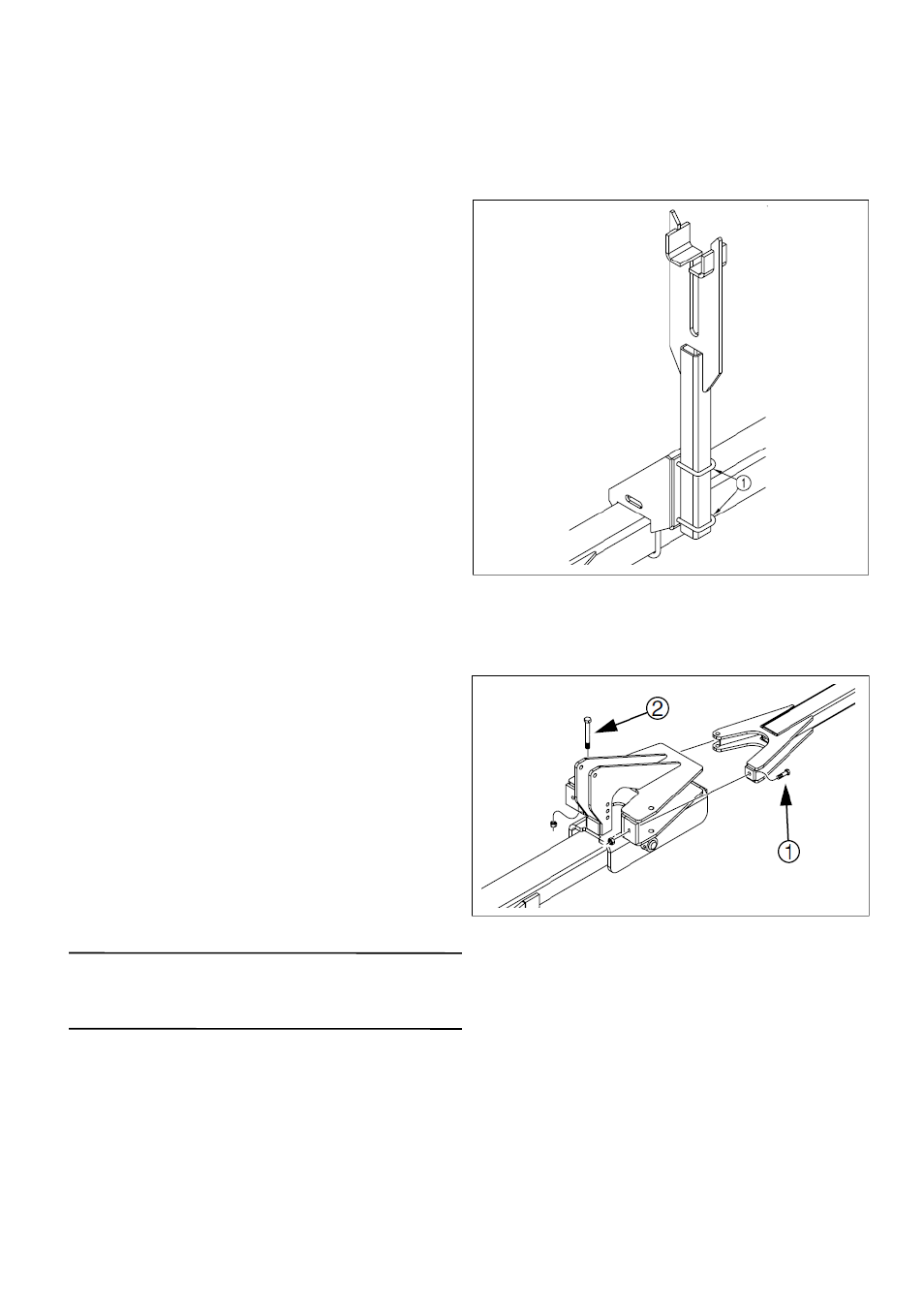

Обслуживание маркеров
Когда маркер находится в сложенном состоянии, вторая
секция должна находиться в захвате кронштейна, и быть
параллельной верхней части бункера орудия.
См. Рис. 100
Для того, чтобы отрегулировать высоту захвата, ослабьте
U-образные
болты
(1)
и
отрегулируйте
высоту
кронштейна.
Кронштейн крепления маркера
Рис. 100
Кронштейн маркера
Рычаг маркера крепится к маркеру с помощью срезного
болта (1), предназначенного для того, чтобы сломаться,
если маркер встретит препятствие и позволить маркеру
отогнуться назад на втором болте (2).
Если
срезной
болт
сломался,
замените
его
соответствующим болтом (кат. № 802-589С), или же
метрическим болтом М10х0,75 класса 8,8 и гайкой.
Маркер имеет пазы для хранения запасных срезных
болтов.
Примечание: замена болтом более низкого класса или
меньшего размера приведет к частому срезанию
болта.
Срезной болт маркера
ВАЖНО !
Замена более крупным болтом может привести к
повреждению маркера.
Рис. 101
Срезной болт маркера
