Страница 43
Гидросистемы первоочередного потока
На некоторых тракторах с системой определения
нагрузки, контур №1 способен взять на себя почти 100%
всего доступного гидропотока. Подключение сошников
или маркеров к контуру №1 приведет к неправильному
функционированию других контуров системы.
Для
одновременного
использования
маркеров
и
гидравлического давления на сошники, подключите
сошники к контуру №2, а маркеры – к контуру №3.
Неактивные гидросистемы
Для работы с трактором с гидросистемой с открытым
центром или с гидронасосом постоянного объема
необходимо установить набор Great Plains кат. № 194-
143А. После установки набора, следуйте следующим
инструкциям.
1. Опустите сошники, нажав на рычаг трактора. Во
время
регулировки
давления
на
сошники
удерживайте рычаг в переднем положении.
См. Рис. 33
2. Удерживая гидравлический рычаг трактора в
переднем положении, отверните фиксирующий диск
(1) и отрегулируйте давление с помощью рукоятки
(2). Контролируя показания манометров, выставьте
необходимое значение давления на сошники. Один
клапан контроля давления контролирует давление на
сошники центральной секции, а другой – на сошники
боковых секций.
Примечание: поворачивайте рукоятку по часовой стрелке,
чтобы увеличить давление, против часовой стрелки –
чтобы снизить давление.
3. После
регулировки
давления
заверните
фиксирующие диски (1).
4. После установки давления на сошники, переведите
гидравлический рычаг трактора в нейтральное
положение. Этим Вы зафиксируете выбранное
давление, и рамы сошников останутся в этом
положении.
ВАЖНО !
Тракторы с гидросистемой с открытым центром или с
гидронасосом постоянного объема не предназначены
для долговременной подачи масла к дистанционным
клапанам. Фиксирование рычага в переднем положении
приведет к перегреву масла и повреждению трактора.
Послу
установки
давления на сошники
всегда
возвращайте рычаг в нейтральное положение.
Примечание: на некоторых тракторах возможно слабое
повышение
показателя
манометра
после
возвращения рычага в нейтральное положение. Это
вызвано обратным давлением на цилиндры
сошников и не имеет практического значения.
Реальное давление на сошники остается на том
уровне, который был выставлен, когда Вы
удерживали гидравлический рычаг трактора в
переднем положении. Вы можете убедиться в этом,
вновь передвинув рычаг в переднее положение.

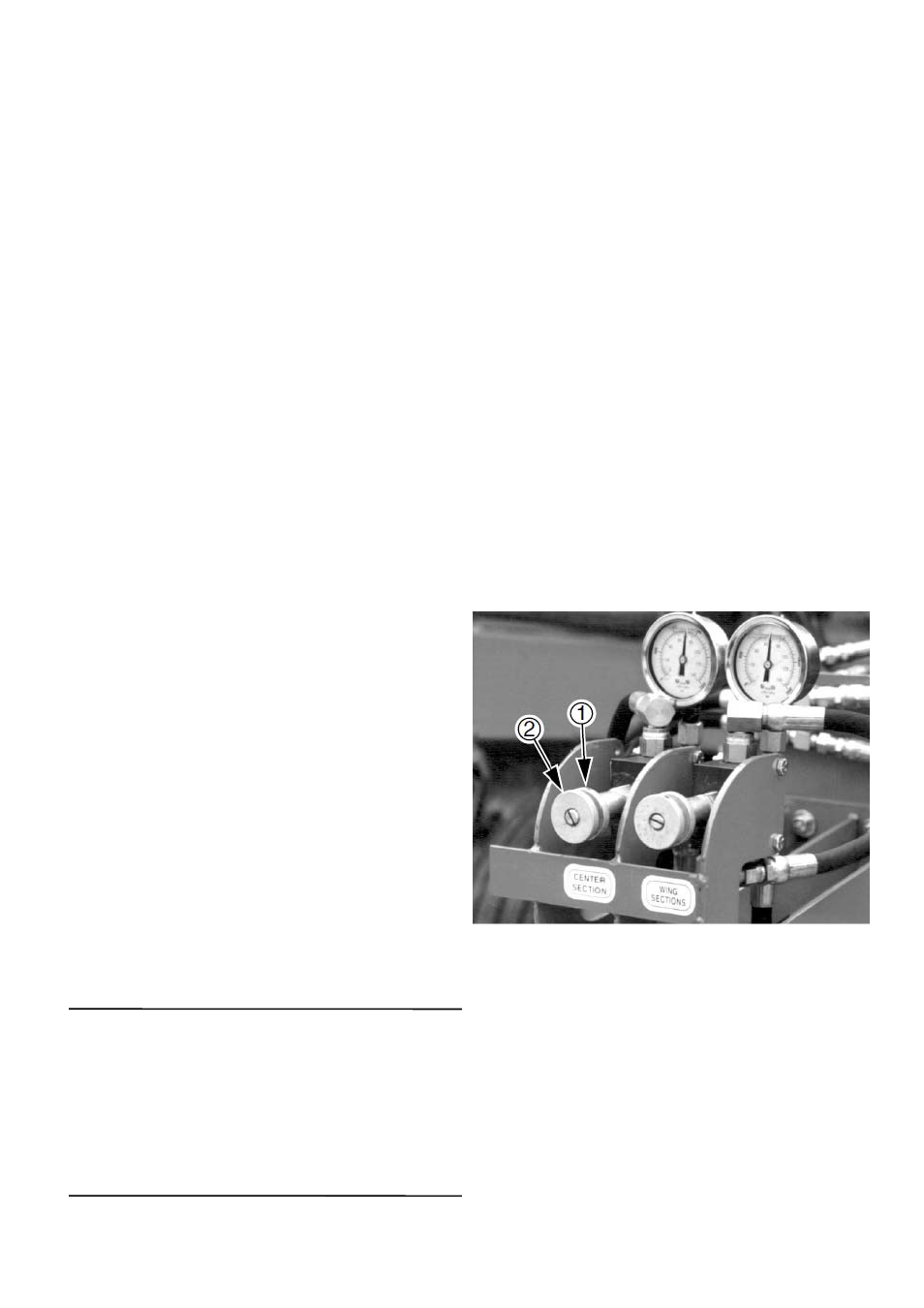

Рис. 32
Клапаны контроля давления
39
