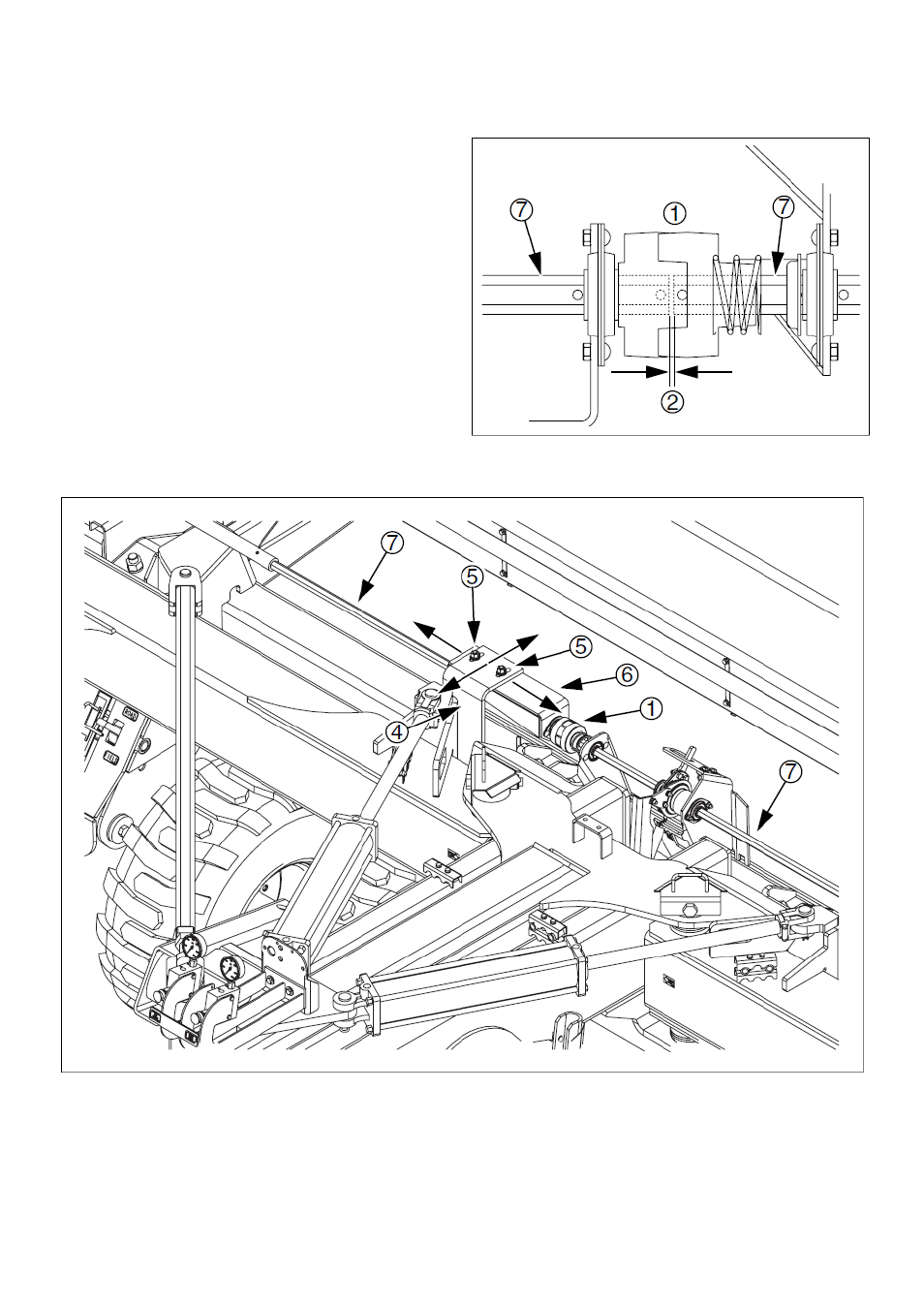

См. Рис. 94 и Рис. 95
3. Для продольного выравнивания пластин муфты (1),
ослабьте болты (5) и сдвиньте скобу муфты (6) в
нужном направлении.
4. Для регулировки пластин муфты, ослабьте те же 2
болта (5) и сдвигайте скобу муфты (6) до тех пор,
пока обе пластины не прижмутся друг другу, при этом
не сжимая пружину муфты.
Примечание: Шестигранные валы (7) должны иметь зазор
между собой (2) не менее 3,2 мм при полном
контакте муфты.
Рис. 94
Зазор между валами привода
Рис. 95
Горизонтальное выравнивание
вала привода
