Натяжение шпренгельных балок
Шпренгельные балки помогают удерживать дышло
перпендикулярно раме орудия. Через некоторое время в
них может появиться слабина.

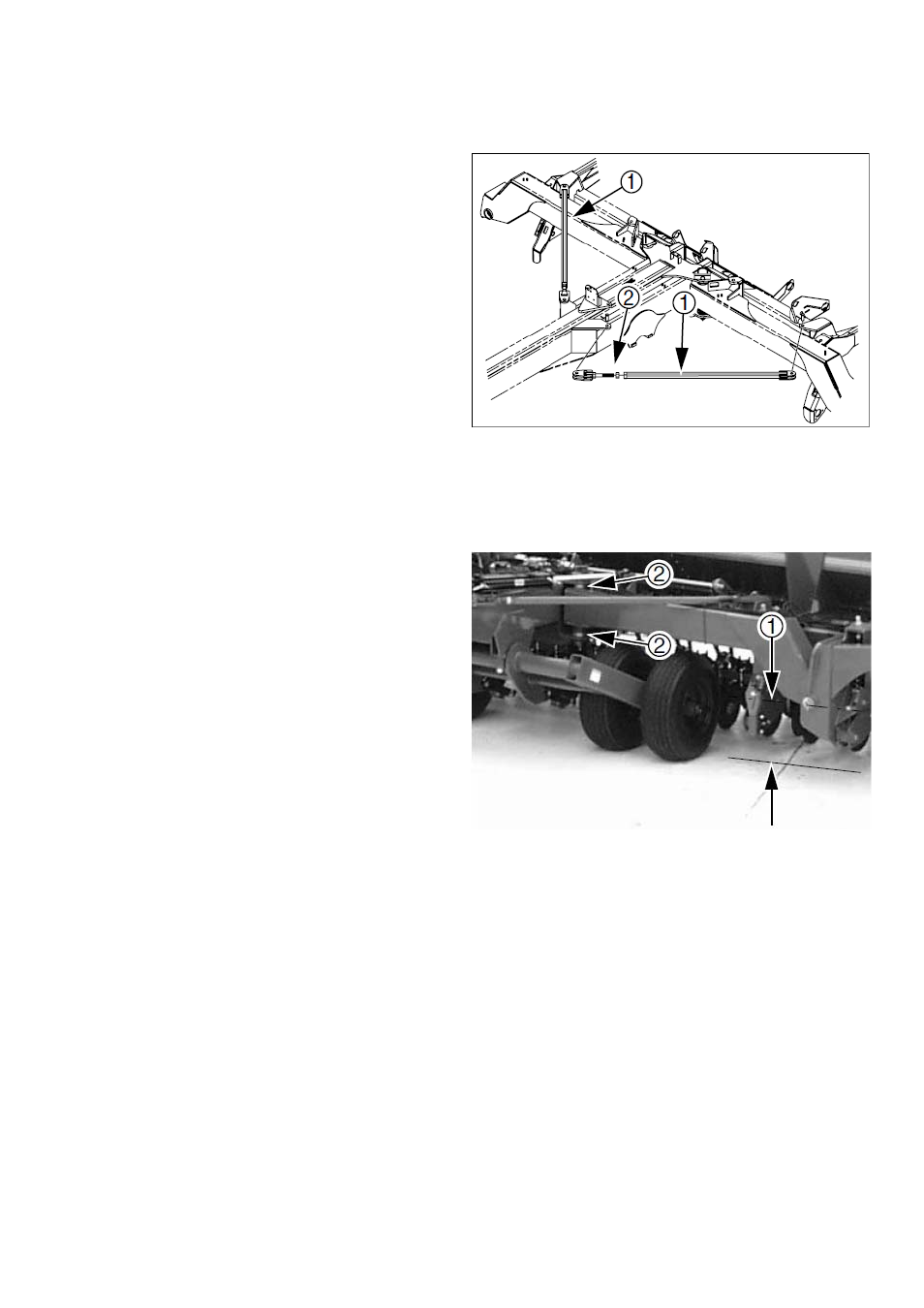

См. Рис. 96
Убедитесь, что шпренгельные балки (1) обеспечивают
небольшое
давление на раму орудия. При
необходимости, отрегулируйте их возле дышла (1).
При регулировке высоты дышла обязательно проверяйте
натяжение шпренгельных балок. См. «Высота рамы» на
стр. 93.
Проверьте
выравнивание боковых секций, см.
«Выравнивание боковых секций» на стр. 90.
Рис. 96
Шпренгельные балки
Высота рамы
См. Рис. 97
Высота рамы (1) регулируется на заводе и, как правило,
не требует регулировки. Если производилась разборка
орудия или же рама явно не отрегулирована по уровню,
регулировочные шайбы (2) на вертикальных осях
шарниров позволяют немного регулировать высоту рамы.
Для того, чтобы проверить высоту рамы, расположите
орудие на ровной поверхности и проверьте давление в
шинах. Затем замерьте расстояние от земли до
горизонтальной оси шарнира (1). Если это расстояние на
разных концах орудия отличается более чем на 6,4 мм,
отрегулируйте высоту рамы.
Для этого, переместите регулировочные шайбы (2).
Сначала опустите сошники и подайте достаточное
давление на них, чтобы сбалансировать раму. Поднимите
раму, удалив шайбы с верхней части вертикальной оси
шарнира и переместив их в нижнюю ее часть. Опустите
раму, удалив шайбы с нижней части вертикальной оси
шарнира и переместив их в верхнюю ее часть.
Рис. 97
Высота рамы
