Страница 22
Гидравлические соединения
Производить наладку гидравлической системы может
только квалифицированный персонал!
Остерегайтесь утечек жидкости под высоким давлением.
Она может проникнуть под кожу и причинить серьезную
травму. Используйте защитную одежду и защиту органов
зрения во время работы с гидравлической системой.
ОСТОРОЖНО

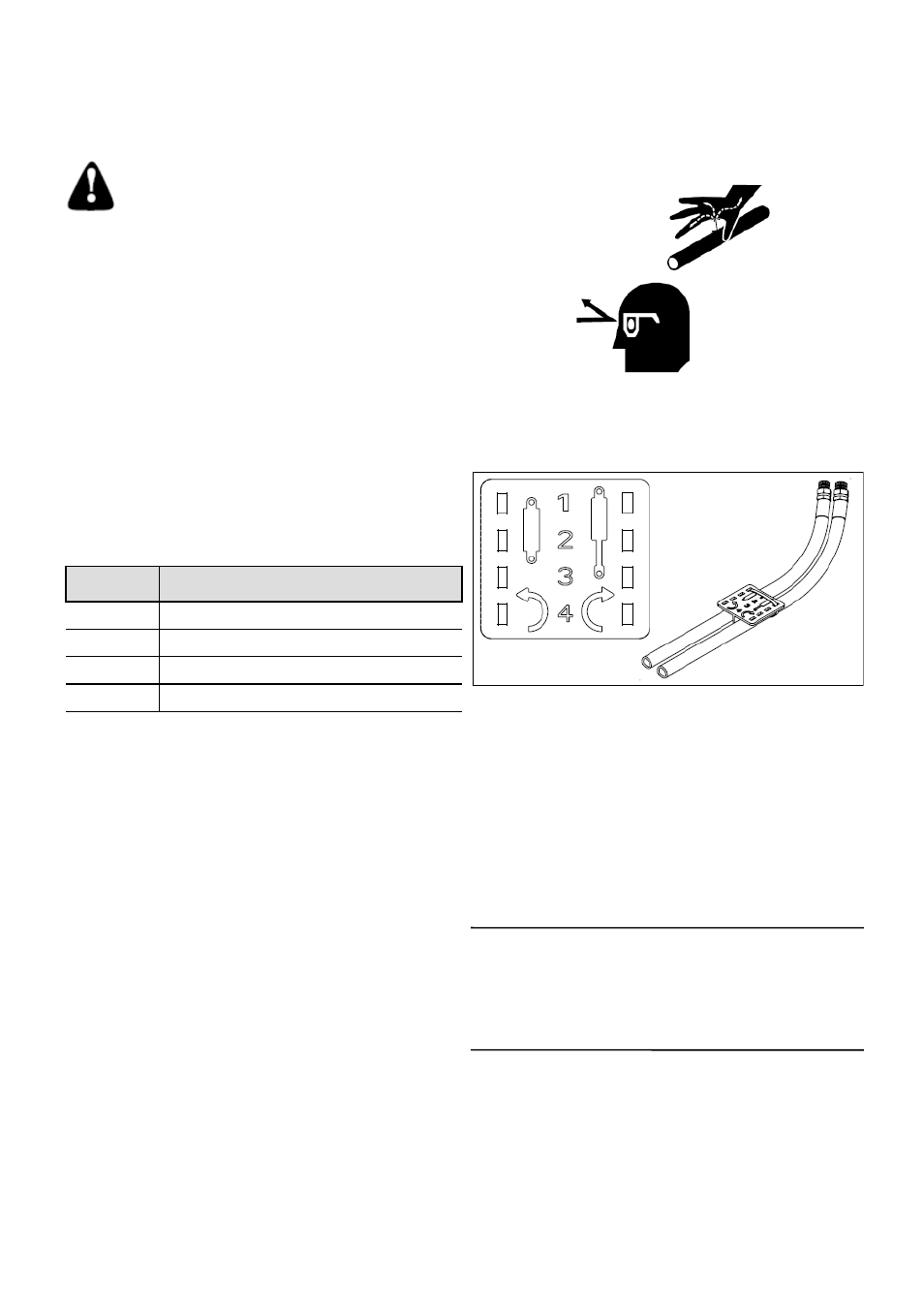

См. Рис. 10
Для того, чтобы различить шланги одного и того же
гидравлического контура, см. Пластиковую бирку. Шланг,
отмеченный раздвинутым цилиндром, подходит к
цокольной части. Шланг, отмеченный сжатым цилиндром,
подходит к штоковой части цилиндра.
Гидравлические шланги Great Plains имеют цветовую
индикацию для упрощения их подключения к контурам
трактора и сеялки.
Цвет
Назначение контура
Красный
Цилиндры поднимания сошников
Голубой
Подъемные цилиндр (в транспортное положение)
Белый
Цилиндры складывания
Оранжевый
Цилиндры маркеров
1.
Подсоедините шланги системы подъема цилиндров к
контуру,
предназначенному
для
управления
гидромотором.
2.
Подсоедините шланги подъемной гидросистемы к
дистанционному вентилю трактора.
3.
Подсоедините шланги гидросистемы складывания к
дистанционному вентилю трактора.
4.
Подсоедините шланги гидросистемы маркеров к
дистанционному вентилю трактора
Примечание:
Если
трактор
имеет
всего
два
дистанционных вентиля, установите двойник для
того, чтобы подключить подъемную систему и
систему поднимания сошников к одному клапану. См.
«Селекторный гидроклапан» на стр. 107.
Рис. 10
Пластиковая бирка
ВАЖНО !
Для работы с тракторами с гидросистемой с открытым
центром или с тракторами с гидронасосами с
постоянным потоком необходимо установить комплект
194-143А.
18
