Настройка диска маркера
См. Рис. 81
(Т) Это направление движения.
Для того, чтобы изменить угол диска, и, таким образом,
ширину борозды, ослабьте болты (2), крепящие диск
маркера.
Для того, чтобы получить более широкую борозду (W),
увеличивайте угол диска по отношению к трубе (1). Для
того, чтобы получить более узкую борозду (N),
уменьшайте угол.
Затяните болты (2).
ВНИМАНИЕ
Диски маркеров могут быть острыми. Будьте осторожны
при работе с ними.
Ширина борозды
Для того, чтобы маркер выбрасывал землю из борозды,
разверните диск маркера и переверните головку маркера
в обратную сторону.
Ориентация диска маркера
Если в разложенном состоянии маркер на касается
земли, или пропускает пониженные участки грунта,
значит цепь слишком коротка.
Если маркер продолжает движение по земле более 30 см
после подачи команды на складывание, значит цепь
слишком длинная.
См. Рис. 83
1. Разложите маркер.
2. Выкрутите болт (1).
3. Вставьте его так, чтобы длина цепи (2) составила
примерно 160 см. Затяните болт.
4. Сложите, разложите и снова сложите маркер.
5. Закручивайте болт, пока его головка не станет
вровень с внутренней зажимной гайкой, а гайка и
болт не станут вровень с каналом.
6. Медленно сложите маркер. Если диск маркера
продолжает движение по земле на протяжении более
чем 30 см перед тем, как подняться – цепь слишком
длинная
Настройка цепи маркера

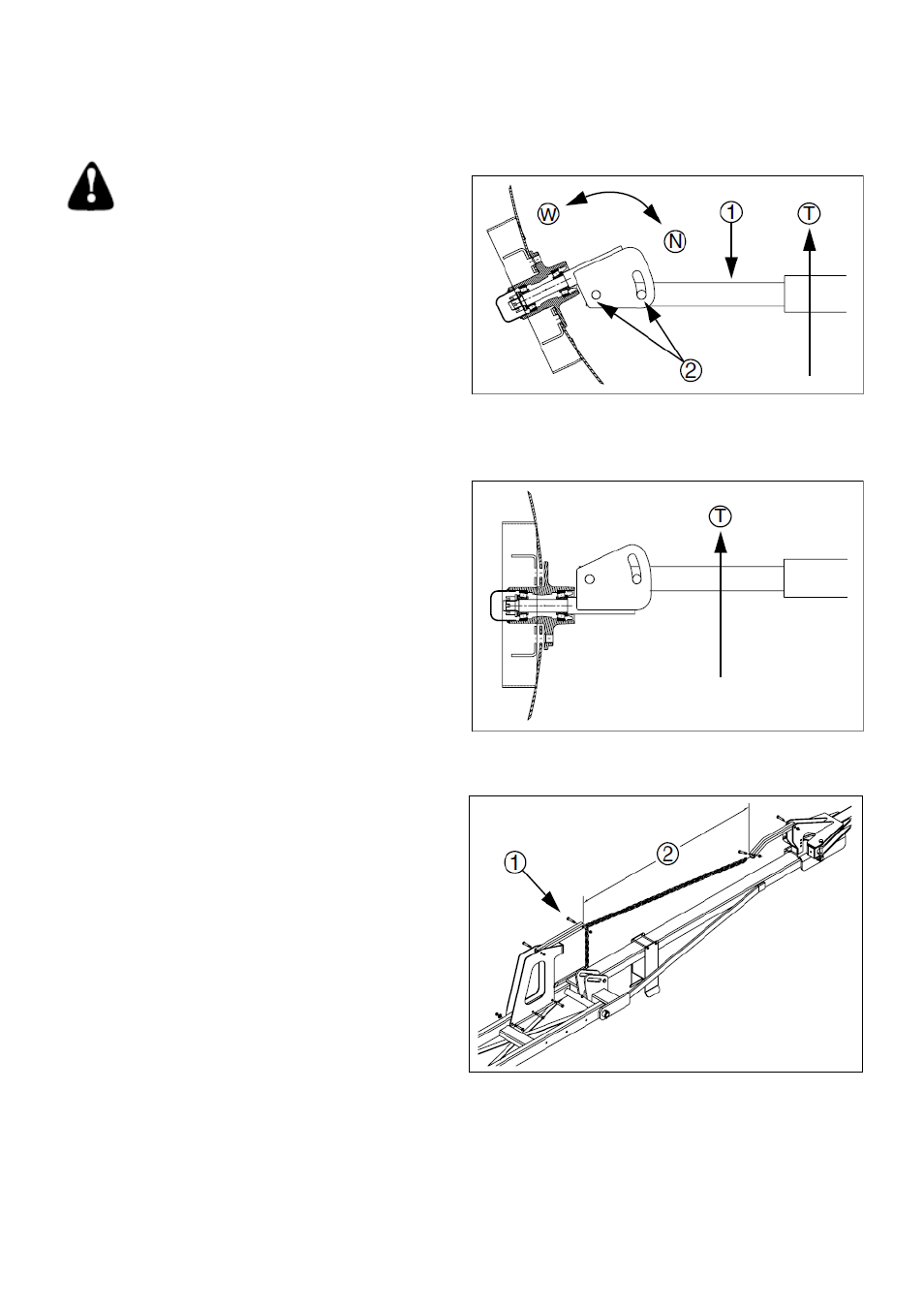

Рис. 81
Угол диска маркера
Рис. 82
Перевернутый диск маркера
Рис. 83
Цепь маркера
81
