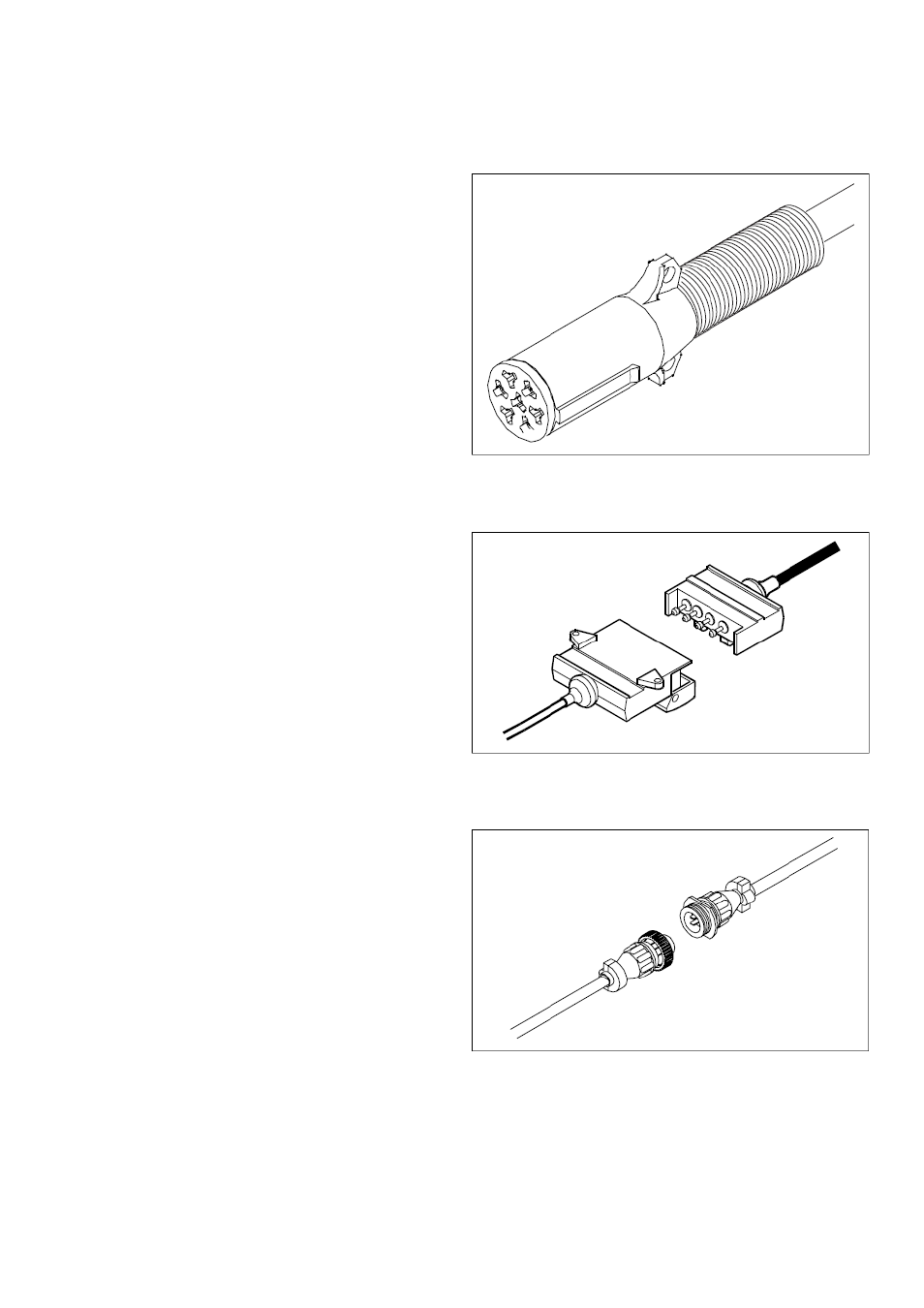

Электрические соединения
См. Рис. 7
Подключите электрический кабель к разъему трактора.
Если трактор не оборудован соответствующим разъемом
– свяжитесь с дилером по поводу его установки.
Рис. 7
Кабель
См. Рис. 8
Если сеялка оборудована монитором вращения валов,
подключите кабель датчиков к разъему монитора в
кабине трактора.
См. «Монитор вращения валов» на стр. 109.
Рис. 8
Разъем монитора вращения валов
См. Рис. 9
Если сеялка оборудована опцией отключения отдельных
секций, подключите кабель к разъему в кабине трактора
См. «Устройство управления отдельными секциями»
на стр. 108.
Рис. 9
Разъем устройства управления
секциями
