Выбор передаточного числа
См. Рис. 58
Передаточное
число определяется размером
(количеством зубцов) звездочки приводного вала (1)
каждой секции орудия. На всех трех секциях орудия
размер звездочки должен быть одинаковым.
См. размер звездочек в Руководстве по нормам высева.
Тип привода определяется как 1, 2, 3 и 4. Каждый тип
соответствует конкретному размеру звезд, см. Таблицу
справа и Рис. 59 ниже.
Смена передаточного числа
1. Ослабьте натяжную звездочку (2) и передвиньте
натяжитель вперед.
2. Снимите цепь (3) с используемой звездочки.
3. Извлеките шплинт (4) и поменяйте расположение
звезд (5) на валу (1). Установите необходимую звезду
на вторую с внутренней стороны позицию.
Убедитесь, что все 4 звезды установлены на вал.
4. Оденьте цепь на вторую с внутренней стороны
звездочку.
5. Натяните натяжную звездочку и зафиксируйте ее.
Провисание цепи в верхнем пролете должно
составлять 13 мм.
6. Установите одинаковое передаточное число на всех
трех секциях орудия.

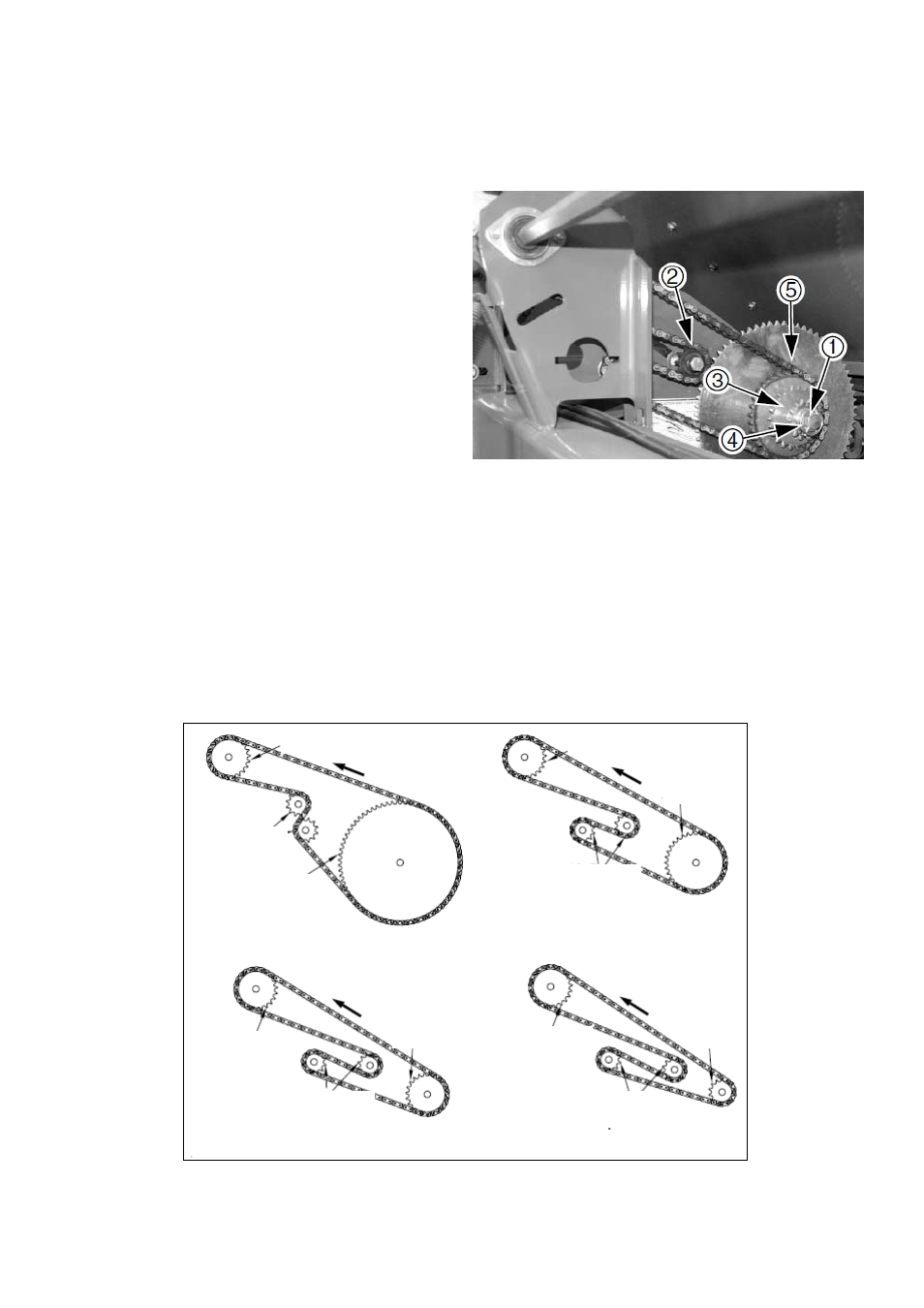

Рис. 58
Тип привода 2
Рис. 59
Натяжение цепи в зависимости от типа привода
Тип привода 1 Тип привода 2
Тип привода 3 Тип привода 4
72 зубца
23 зубца (звездочка муфты)
12 зубцов
(натяжители)
23 зубца (звездочка муфты)
12 зубцов
(натяжители)
34 зубца
14
зубцов
12 зубцов
(натяжители)
23 зубца
(звездочка
муфты)
23 зубца
(звездочка
муфты)
12 зубцов
(натяжители)
23 зубца
