Выравнивание вала привода
См. Рис. 92 и Рис. 93
После того, как боковые секции выровнены, валы
привода необходимо выровнять так, чтобы пара пластин
муфты (1) надежно прилегала друг к другу. Шестигранные
приводные валы не должны касаться друг друга (2), когда
боковые секции выровнены и полностью разложены.
1. Поместите блоки под приводные колеса боковых
секций и потяните орудие так, чтобы боковые секции
уперлись в стопорные болты.
2. Для вертикального выравнивания пластин муфты,
ослабьте болты (3) на задней поверхности
регулировочной пластины (4). Сдвиньте пластину
вверх или вниз, затяните болты.

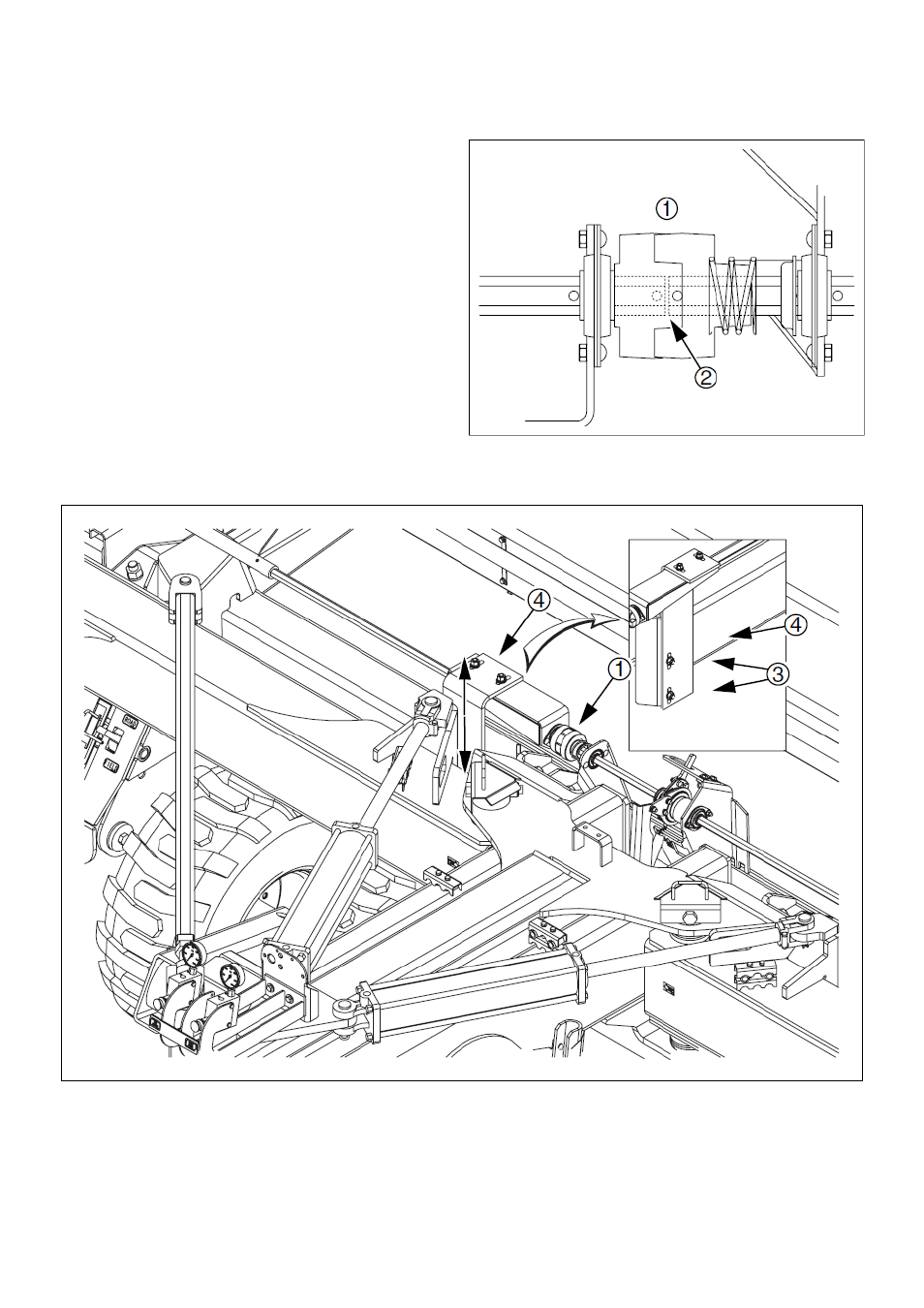

Рис. 92
Пластины привода
Рис. 93
Вертикальное выравнивание
вала привода
91
