42
Раздел 4 Системный монитор
ADC2220 Тележка пневматической сеялки
167-073M-RUS 7/6/05
Компания Great Plains Mfg., Inc.
Раздел 4
Системный монитор
16206
Для пневматических сеялок компании Great
Plains предназначен электронный монитор
компании Loup Electronics. Монитор имеет
черный алюминиевый кожух с монтажной
скобой для установки на тракторе.
Система способна непрерывно отслеживать
скорость движения, скорость вращения
вентилятора и валов дозатора, площадь поля,
общую площадь и уровень материала в баках.
При помощи факультативных модулей и
датчиков система может также отслеживать
закупорку дюймовых посевных шлангов.
Система предупреждает оператора при
нарушении указанных функций. Oïåðàòîð может
регулировать точки срабатывания аварийной
сигнализации и различные настройки системы,
в том числе точки срабатывания сигнализации
слишком низкой и слишком высокой скорости
вентилятора, ширину орудия, выбор британских
или метрических единиц измерения, количество
и тип датчиков блокировки, подключенных к
системе.
Монтаж и настройка
См. Рисунок 4-1 и Рисунок 4-2.
1. Установка áëîêa управления монитора
a. Установите блок управления (1) в
удобном месте в кабине трактора. Блок
управления должен быть установлен в
месте, защищенном от пыли и осадков.
Для облегчения установки можно снять
монтажную скобу.
b. Подключите черный провод (2) к массе
аккумулятора, а красный провод (3) к
клемме +12V.

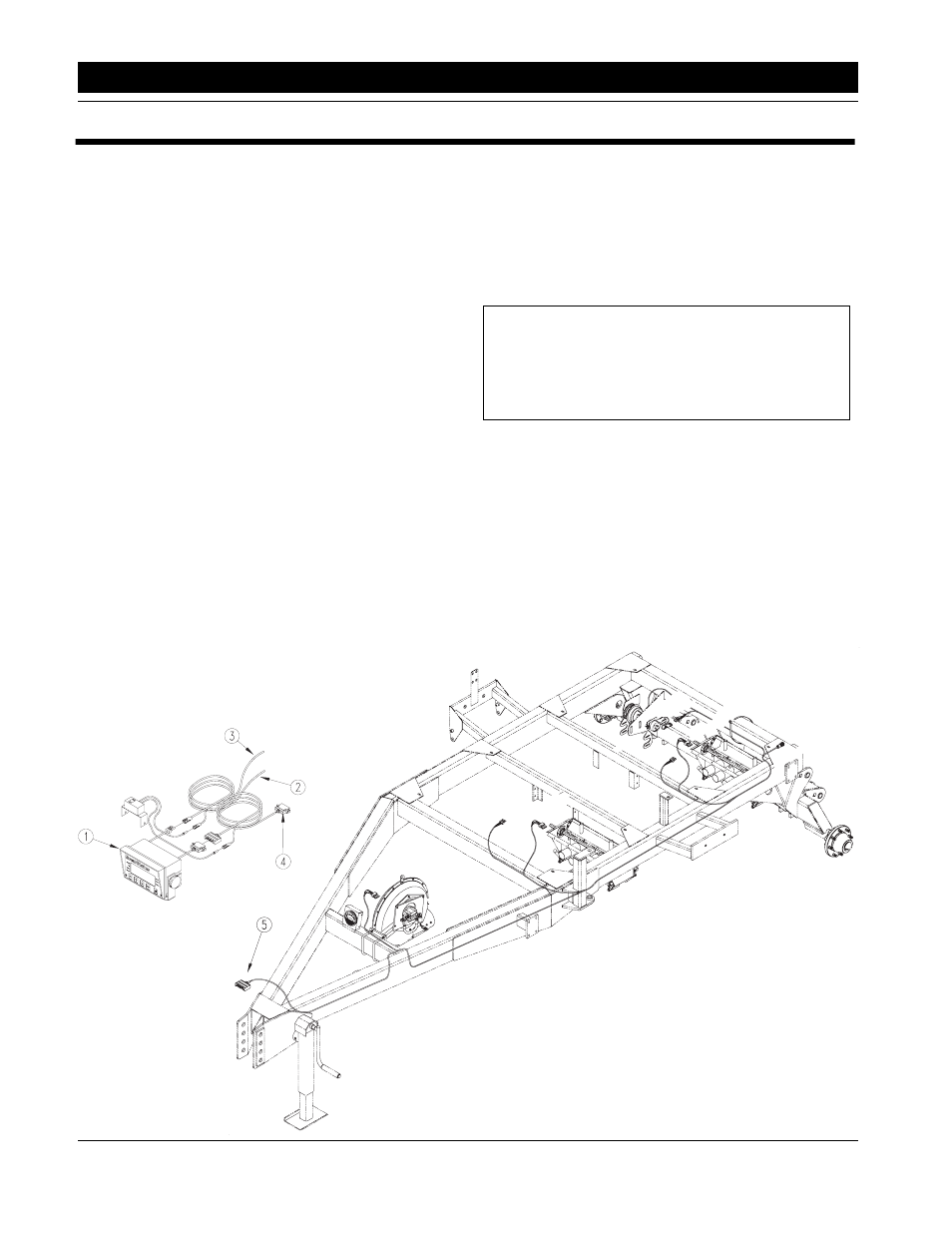

Рисунок 4-1
Монитор и кабели
16451
+
-
c. Подключите 12-контактный разъем (4) к
разъему тележки (5). Смотайте и
закрепите лишний провод. Оставьте
достаточное провисание для поворотов и
неровной местности. Проследите за
достаточной длиной провисания провода
в случае установки на трактор с
шарнирно сочлененной рамой.
2. Установка датчиков орудия .
a. Отсоедините все датчики от пучка
проводки. Места расположения датчиков
показаны на Рисунке 4-2.
b. Перезагрузите систему: для этого
включите монитор, одновременно
удерживая в нажатом состоянии кнопки
ACK, MODE и кнопку со стрелкой вниз.
Рисунок 4-2
Места расположения датчиков
ЭТО ВАЖНО: После установки блока
управления немедленно установите датчики
орудия: см. Установка датчиков орудия
ниже. Для правильной работы датчики
должны быть установлены в правильном
порядке.
Скорос
ть
вентилятора
Уровень в баках
За
дний
дозат
ор
К
ору
дию
баках
Передний дозато
р
Ск
орость
движения
Урове
нь
в
