40
Раздел 3 Регулировка
ADC2220 Тележка пневматической сеялки
167-073M-RUS
7/6/05
Компания Great Plains Mfg., Inc.

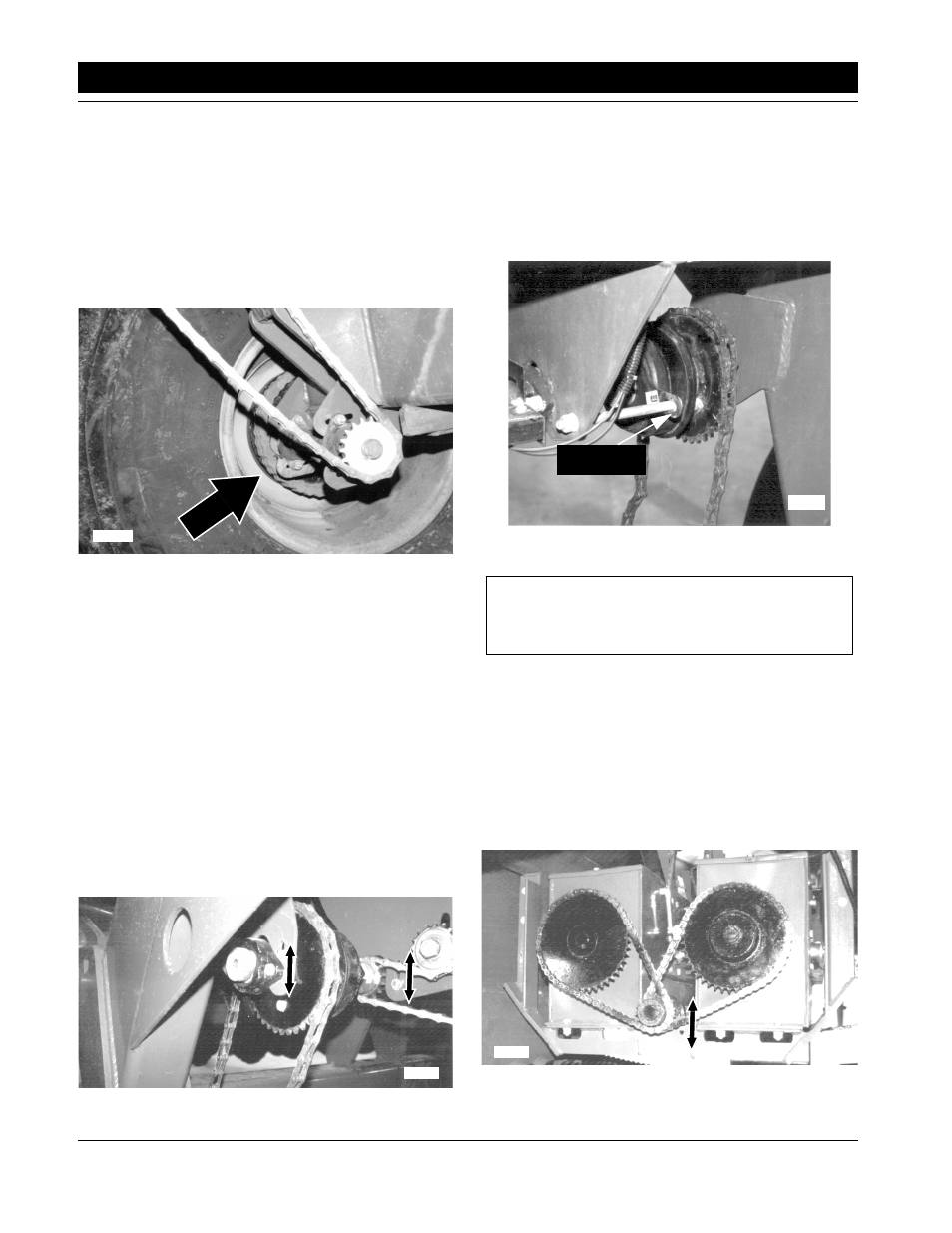

Регулировка приводной системы
Проверьте цепи приводов после первых 10 часов
эксплуатации сеялки. В дальнейшем проверяйте
цепи после каждых 100 часов эксплуатации.
Цепь ступицы
См. Рисунок 3-9.
Проверьте натяжение цепи. Провисание цепи
должно составлять 0,32 см (1/8 дюйма). Для
регулировки ослабьте болты крепления
подшипников основного вала и передвиньте
основной вал. Вновь затяните болты.
Рисунок 3-9
Цепь ступицы
ПРИМЕЧАНИЕ: Если Bы производили какую-
либо регулировку цепи ступицы, проверьте
натяжение цепи между основным валом и валом
сцепления.
Входная цепь сцепления
1.
Проверьте линейность обеих шестерен. Если
она неправильна, ослабьте установочные
винты крепления шестерни привода и
переместите шестерню привода до
достижения линейности. Вновь затяните
установочные болты.
2. Проверьте натяжение цепи. Задний участок
должен иметь в середине провисание 0,64 см
(1/4 дюйма). Для регулировки ослабьте болты
крепления подшипников вала сцепления
(см. Рисунок 3-10) и передвиньте вал сцепления
вверх или вниз. Вал сцепления должен быть
параллелен основному валу. Вновь затяните
болты.
Рисунок 3-10
Входная цепь сцепления
16219
16144
3. Если вал сцепления был сдвинут с места,
проверьте антиротационный выступ и
стопорный болт электрического сцепления.
См. Рисунок 3-11. Этот выступ должен
свободно надеваться на стопорный болт.
При необходимости передвиньте стопорный
болт в его пазу для обеспечения свободного
прилегания или для дальнейшей
регулировки цепи.
Рисунок 3-11
Антиротационный выступ и стопорный болт
электрического сцепления
Входные цепи коробки передач
См. Рисунок 3-12.
Проверьте натяжение цепей. Задние участки
должны иметь в середине провисание 0,95 см
(3/8 дюйма). Для регулировки ослабьте болты
крепления подшипников промежуточного вала
и переместите промежуточный вал. (На
Рисунке 3-12 показаны только подшипники
левой стороны промежуточного вала).
Промежуточный вал должен располагаться
ровно. Вновь затяните болты.
Рисунок 3-12
Входные цепи коробки передач
Свободное
прилегание
16145
ЭТО ВАЖНО: Для продления срока службы
сцепления очень важно, чтобы болт не был
туго прижат к той или иной стороне паза в
выступе сцепления.
16147
