41
Раздел 3 Регулировка
7/6/05 ADC2220 Тележка пневматической сеялки
167-073M-RUS
Компания Great Plains Mfg., Inc.

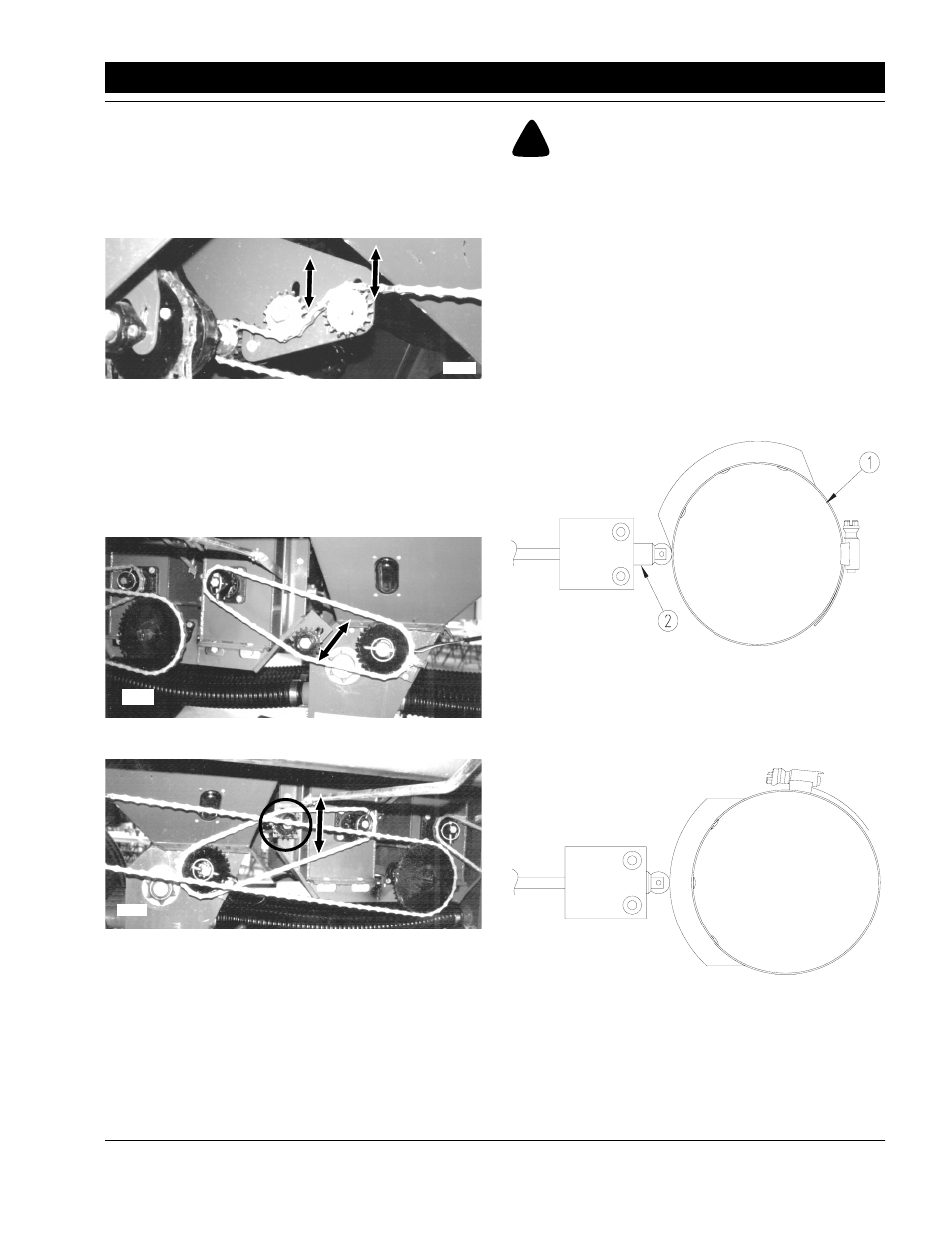

Выходная цепь сцепления
См. Рисунок 3-13.
Проверьте натяжение. Цепь должна иметь
провисание в середине от 2,54 до
4,76 см (1 до 1 7/
8 дюйма). Для регулировки ослабьте болты
крепления промежуточных зубчатых колес и
передвиньте эти колеса. Вновь затяните болты.
Рисунок 3-13
Выходная цепь сцепления
Выходные цепи коробки передач
См. Рисунок 3-14 и Рисунок 3-15.
Проверьте натяжение цепей. Цепи должны иметь
провисание 3,18 см (1 1/4 дюйма) в середине самого
длинного участка. Для регулировки ослабьте
болт крепления промежуточных зубчатых колес
и передвиньте эти колеса. Вновь затяните болты.
Рисунок 3-14
Выходная цепь коробки передач, передний бак
Рисунок 3-15
Выходная цепь коробки передач, задний бак
Регулировка электрического
переключателя
высоты сцепления
Переключатель высоты на валу орудия
выключает дозировку семян при поднятии
орудия. Для регулировки высоты выключения
дозировки семян выполните следующие
действия.
16146
16146
16148
16149
!
ОСТОРОЖНО!
Во время регулировки никакие части тела не
должны находиться под орудием.
1. Найдите переключатель высоты с левой
стороны вала.
2. Опустите орудие до высоты начала посева
(обычно прямо над землей). Надежно
закрепите раму орудия на этой высоте
прочными подпорками.
3. Выключите трактор и выньте ключ
зажигания из замка.
4. См. Рисунок 3-16. Ослабьте эксцентриковый
зажим (1) на валу и поворачивайте его до тех
пор, пока ролик переключателя не начнет
слегка соприкасаться с поверхностью
наклонного выступа (2).
Рисунок 3-16
Регулировка электрического
переключателя сцепления
5. Поднимите орудие до отказа и убедитесь
в том, что выключатель сжат
(см. Рисунок 3-17).
Рисунок 3-17
Положение выключенной дозировки
15160
14550
