11
Раздел 1 Подготовка к работе
7/6/05 ADC2220 Тележка пневматической сеялки
167-073M-RUS
Компания Great Plains Mfg., Inc.
Раздел 1
Подготовка к работе
В данном разделе описано присоединение
тележки к трактору. Присоединение тележки к
орудию см. в руководстве по эксплуатации
орудия.
Приводная система тележки
Перед присоединением орудия убедитесь, что на
тележке установлены правильные шестерни.
При неправильно подобранных шестернях
сеялка может неверно дозировать расход семян.

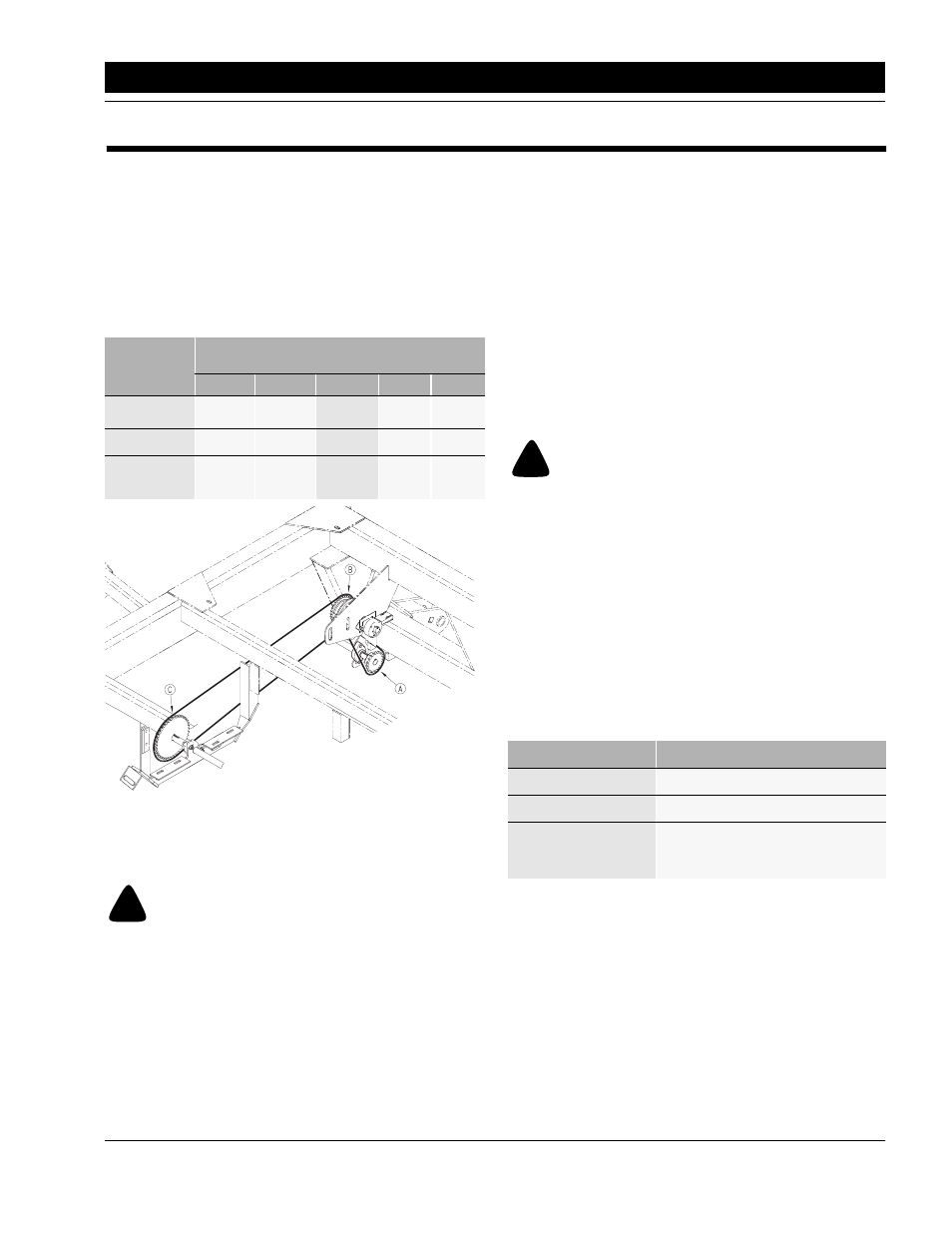

Размеры шестерен ADC2220
Рисунок 1-1
Приводные шестерни
Присоединение тележки к
трактору
!
ОСТОРОЖНО!
Попав между трактором и тележкой, можно
получить тяжелые или смертельные травмы.
Прежде чем заходить между трактором и
тележкой, обязательно остановите трактор и
выключите двигатель.
1. Подавайте буксирное устройство трактора
назад к тележке до совмещения отверстий в
буксирных устройствах тележки и
трактора. Регулировку по высоте
производите при помощи домкрата.
2. Установите блокирующий штифт
Расположение
шестерен
Размер шестерен в зависимости от
используемого орудия
NTA3010 NTA3510 CTA4000 ADI334 ADI345
A – Нижняя
основная 17 T 19 T 17 T 19 T 19 T
B – Сцепление 38 T 38 T 29 T 38 T 29 T
C – Вход
промежуточ-
ного вала 37 T 45 T 45 T 45 T 45 T
17063
буксирного устройства. Уберите домкрат.
Храните домкрат вдоль левого желобчатого
рельса, закрепляя его на выступе для
хранения.
3. Прикрепите цепь безопасности тележки к
элементу конструкции трактора, способному
выдержать соответствующее тяговое
усилие.
4. Подключите электрический кабель машины
к кабелю монитора. Для установки монитора
в тракторе см. Монтаж и настройка,
Системный монитор
, страница 42.
5. Подключите разъем освещения к гнезду на
тракторе.
Присоединение гидравлических
шлангов
!
ОСТОРОЖНО!
Жидкость, выброшенная под давлением, может
попасть под кожу и нанести тяжелые травмы.
Перед подачей давления проверьте все
гидравлические шланги и фитинги. Проверяйте
отсутствие утечки НЕ РУКАМИ, а при помощи
бумаги или картона. При работе с
гидравлическими системами пользуйтесь
защитными перчатками и очками. В случае
травмы немедленно обратитесь к врачу. Любая
жидкость, попавшая под кожу, должна быть
удалена хирургическим путем в течение
нескольких часов во избежание гангрены.
Гидравлические шланги компании Great Plains
имеют цветовые обозначения для облегчения
их подключения к трактору. Цветовые
обозначения шлангов следующие.
Для различения шлангов в одном и том же
гидравлическом контуре см. пластмассовый
чехол шлангов. См. Рисунок 1-2. Шланги с
символом выдвинутого цилиндра питают
цокольную сторону цилиндра. Шланги с
символом втянутого цилиндра питают
штоковую сторону цилиндра.
Цвет Гидравлическая функция
Синий Подъемные цилиндры
Оранжевый Маркер-цилиндры и желоб
Желтый
Вентилятор пневматической
сеялки и складывающие
цилиндры
