22
Раздел 3 Регулировка
NTA3010 è NTA3510 Орудие пневматической сеялки 160-219M
8/2/05
Компания Great Plains Mfg., Inc.
Поворот рукоятки по часовой стрелке опускает
резаки. Каждый оборот крана по часовой стрелке
опускает резаки примерно на 0,476 см
(3/16 дюйма). Регулировку глубины следует
производить при слегка поднятом орудии. После
регулировки клапана несколько раз поднимите и
опустите орудие и еще раз проверьте глубину
резаков.
Пружины резаков
Пружины резаков отрегулированы на заводе на
длину 10 дюймов, что обеспечивает резакам
начальное усилие в 400 фунтов. Эта настройка
подходит для многих видов трудноподдающейся
почвы с нулевой обработкой. Для более
легкоподдающейся почвы с нулевой обработкой,
где мешают камни или другие препятствия,
можно удлинить пружины для защиты резаков
от ударов. Соотношения длины пружины и силы
нажима резака указаны в следующей таблице.
ПРИМЕЧАНИЕ: Попытка установить длину
пружины короче 9 3/4 дюйма может привести
к преждевременному отказу деталей и отмене
гарантии. Если необходим более сильный
нажим, добавьте груз на орудие.
Грузы
!
ОСТОРОЖНО!
Не стой под грузом. Неправильно установленные
или неправильно закрепленные грузы могут
упасть с орудия во время его складывания,
полевых работ или перевозки и нанести
тяжелые или смертельные травмы
находящимся рядом людям. Добавление грузов на
крылья может вызвать резкое падение крыла во
время складывания, что может нанести
тяжелые или смертельные травмы
находящимся рядом людям. Не добавляйте на
орудие больше восьми грузов (четыре пары).
В качестве дополнительного отягощения для
орудия используйте только грузы компании
Great Plains, номер детали 163-233A. Не
добавляйте грузы на секции крыльев.
Многие виды почвы с нулевой обработкой
требуют дополнительных грузов для
обеспечения достаточной глубины резаков.
Дополнительные грузы продаются у дилера
компании Great Plains. На центральной секции
орудия можно равномерно расположить до
восьми грузов весом по 317,5 кг (700 фунтов). Р
езультаты добавления грузов приведены в
следующей таблице.
Одинарные резаки
При желании можно опустить отдельные
резаки, проходящие по следу от шин. Чтобы
поднять или опустить отдельные резаки:
1.
Ослабьте крепежные хомуты и
отрегулируйте резак на нужную высоту.
2. Затяжку хомутов производите согласно
Ðèñóíêy 3-2. Подтяните стяжные болты с
шестигранной головкой (1) до плотного
прилегания u-образных болтов ко всему
периметру пружинной балки.
3. Затяните гайки (2) на u-образных болтах.
4. Произведите окончательную затяжку
стяжных болтов с шестигранной головкой.
.

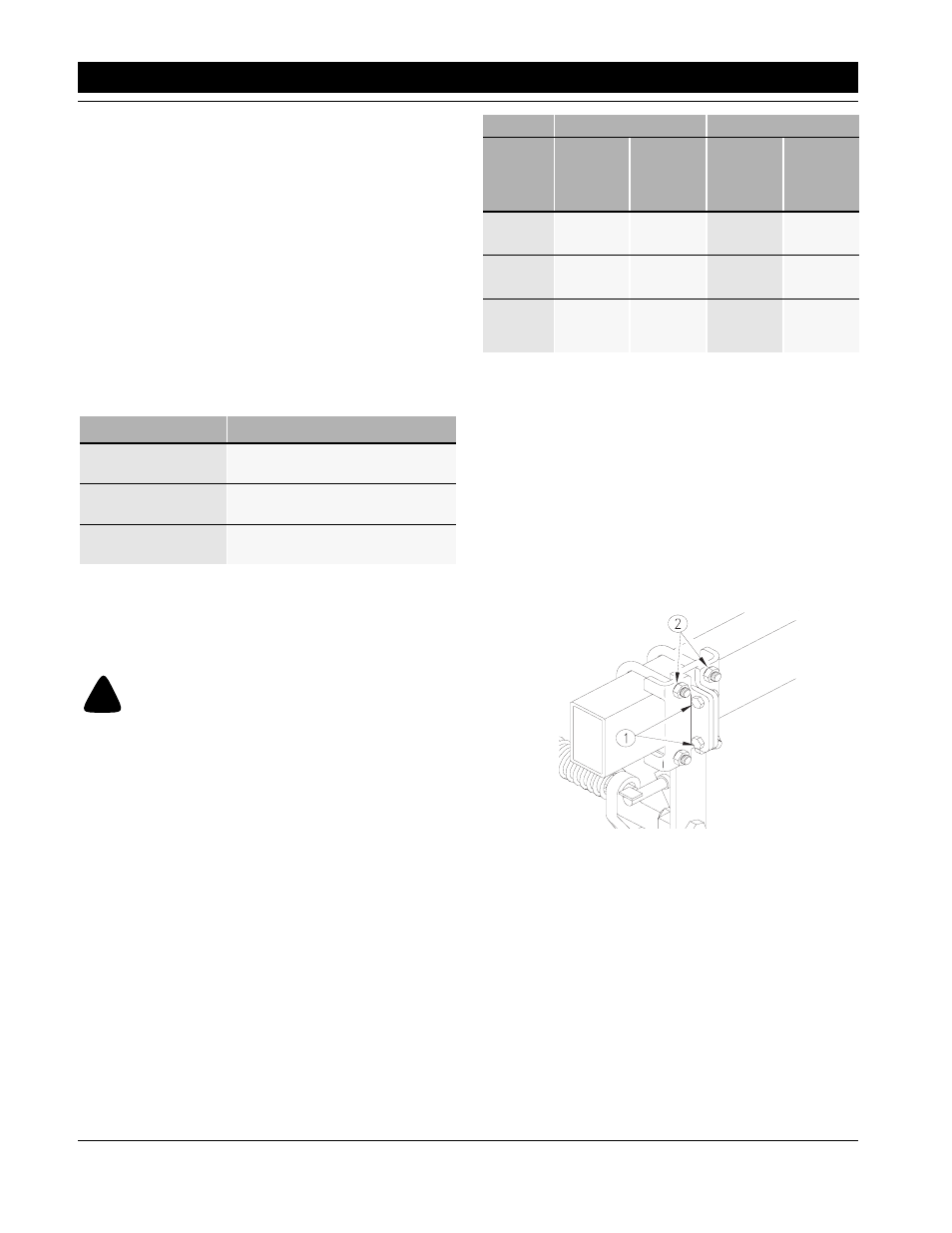

Рисунок 3-2
Индивидуальный монтаж резаков
ПРИМЕЧАНИЕ: В поднятом положении орудия
расстояние опущенных резаков до земли будет
уменьшено.
Длина пружины
Сила нажима резака
26 см
(10 1/4 дюйма)
136 кг
(300 фунтов)
25 см
(10 дюймов)
181 кг
(400 фунтов)
24,7 см
(9 3/4 дюйма)
238 кг
(525 фунтов)
NTA3510
NTA3010
Расстояние
между
рядами
19 см
(7 1/2
дюймов)
Расстояние
между
рядами
25 см
(10 дюймов)
Расстояние
между
рядами
19 см
(7 1/2
дюймов)
Расстояние
между
рядами
25 см
(10 дюймов)
Пустая
сеялка
8527 кг
(18800
фунтов)
7484 кг
(16500
фунтов)
8005 кг
(17650
фунтов)
7121 кг
(15700
фунтов)
На один
резак, без
грузов
155 кг
(342 фунта)
187 кг
(413 фунтов)
167 кг
(368
фунтов)
224 кг
(493
фунтов)
На один
резак, при
восьми
грузах
204 кг
(451 фунт)
255 кг
(563 фунта)
224 кг
(493 фунта)
274 кг
(603 фунта)
