Раздел 1 Подготовка к работе
NTA3010 è NTA3510 Орудие пневматической сеялки 160-219M
8/2/05
Компания Great Plains Mfg., Inc.
Раздел 1
Подготовка к работе
В данном разделе рассматривается подготовка
орудия к работе. Перед эксплуатацией орудия в
поле необходимо присоединить его к трактору и
проверить отсутствие воздуха в гидросистемах
и горизонтальное положение рамы орудия.
Присоединение тележки к орудию
!
ОСТОРОЖНО!
Попав между тележкой и орудием, можно
получить тяжелые или смертельные травмы.
Обязательно остановите трактор и выключите
двигатель, прежде чем заходить между
тележкой и орудием.
См. Рисунок 1-1.
1.
Выньте шплинты шарниров (1) из проушин
(2) в центральной части рамы орудия.
2. При зафиксированных тягах тележки
медленно подайте тележку назад, к центру
орудия.
3. Когда шаровые наконечники (3) будут
совмещены с проушинами орудия, установите
шплинты шарниров на место. Зафиксируйте
роликовыми штифтами.
4. Присоедините первичные посевные шланги к
дозатору тележки. Присоединяйте шланги
слева направо, в том же порядке, в котором
установлены башни орудия. Оставьте
шлангам достаточно слабины для полного
поднятия, опускания, складывания и
раскладывания сеялки. Закрепите шланги
на выпускных патрубках дозатора при
помощи входящих в комплект поставки
ленточных хомутов диаметром
2 1/2 дюйма. Убедитесь в том, что наружная
часть хомутов не мешает работе замков люка
дозатора. См. Рисунок 1-2.

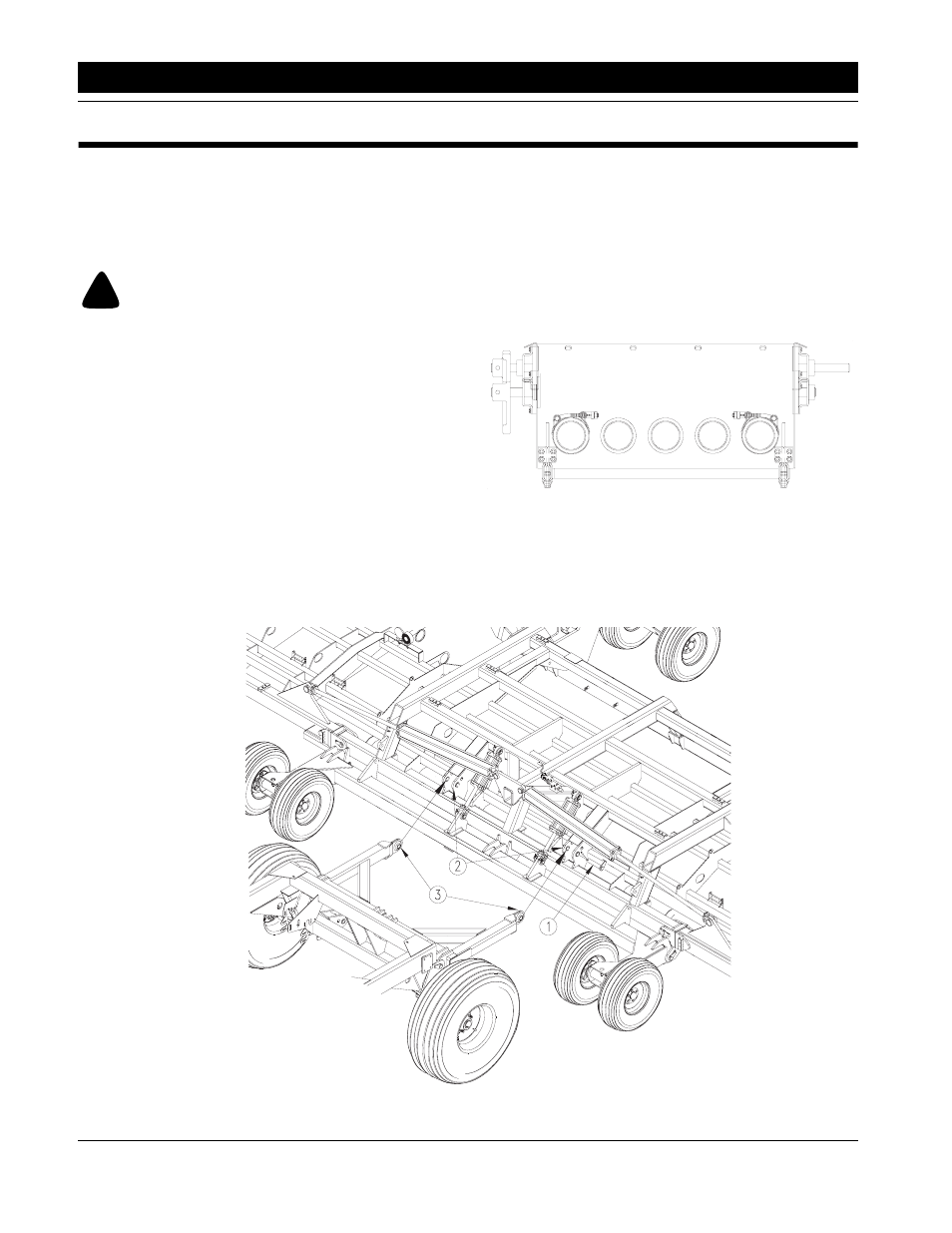

Рисунок 1-1
Рисунок 1-2
Положение ленточных хомутов
ПРИМЕЧАНИЕ: На орудиях модели 3010 не
присоединяйте посевных шлангов к
центральному патрубку.
5. Подключите кабель электрооборудования
орудия к гнезду на задней части тележки.
14467
КРАЙНЯЯ ЛЕВАЯ
БАШНЯ
КРАЙНЯЯ ПРАВАЯ
БАШНЯ
16430
Рисунок 1-1
Табличка гидравлического шланга
