16
Раздел 2 Указания по эксплуатации
NTA3010 è NTA3510 Орудие пневматической сеялки 160-219M
8/2/05
Компания Great Plains Mfg., Inc.
Для установки фиксаторов подъемной системы
достаньте их из мест хранения. На Рисунке 2-2
показан левый фиксатор на месте хранения.

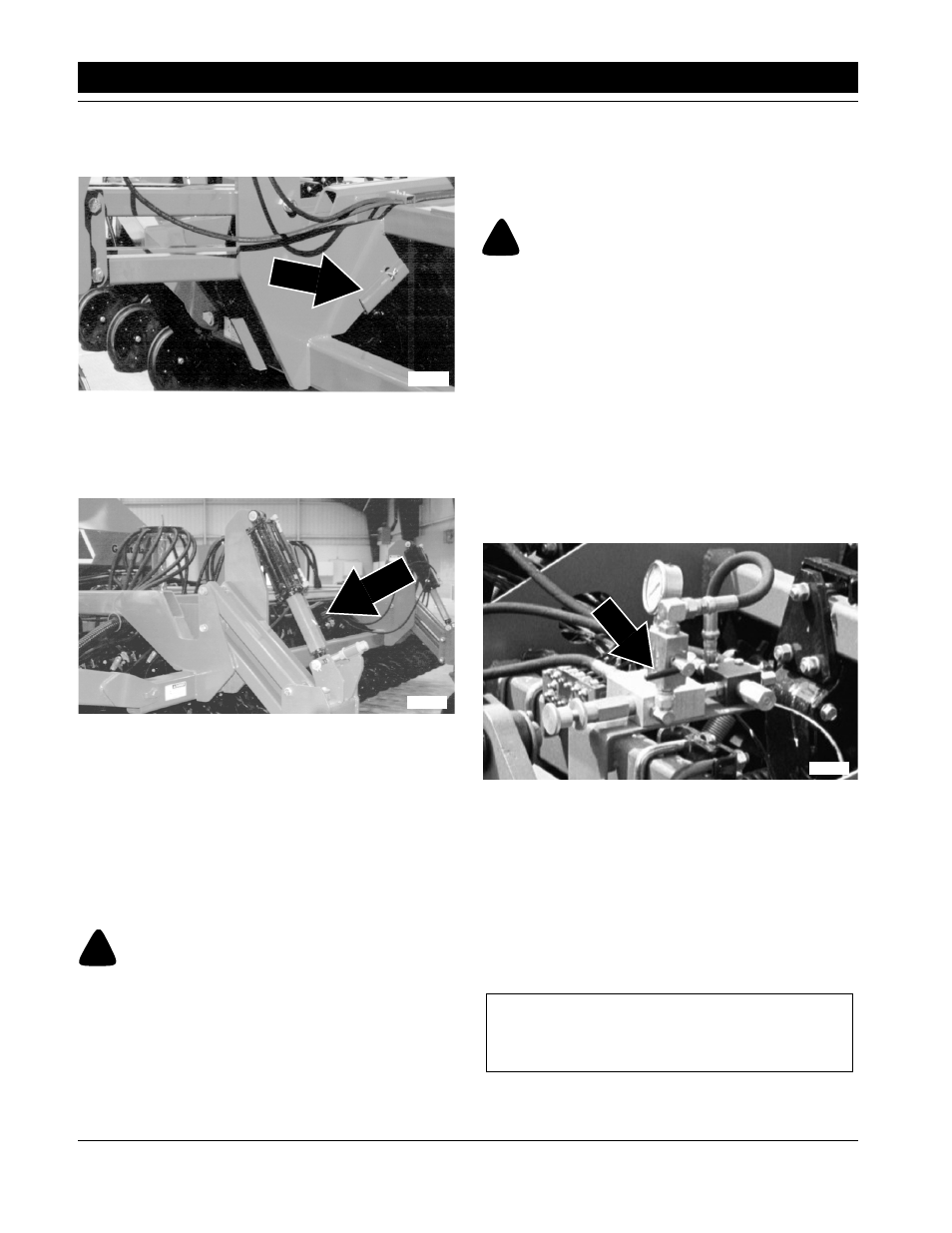

Рисунок 2-2
Транспортный фиксатор подъемной
системы на месте хранения
Поместите фиксаторы на выдвинутые штоки
цилиндров, как показано на Рисунке 2-3 и
зашплинтуйте их.
Рисунок 2-3
Транспортные фиксаторы подъемной
системы в рабочем положении
Складывание орудия
Один гидравлический контур пневматической
сеялки используется для питания вентилятора
тележки и для складывания орудия. Этими
операциями управляют гидравлический
селекторный кран и электрический кулисный
переключатель. Для складывания орудия
кулисный переключатель в кабине должен быть
выключен, а селекторный кран установлен в
положение складывания/раскладывания.
!
ОПАСНО!
Не стойте под машиной. Во избежание
тяжелых или смертельных травм:
l
Всегда используйте транспортные фиксаторы,
когда орудие находится в сложенном
положении.
l
Складывайте орудие только если гидросистема
не содержит воздуха и полностью заправлена
гидравлическим маслом.
16248
16167
l
Не приближайтесь к секциям рамы во время их
поднятия или опускания, а также когда они
находятся в поднятом положении.
l
Не приближайтесь и не подпускайте других к
машине во время ее складывания и
раскладывания.
!
ОПАСНО!
Опасность поражения электрическим током. Во
избежание тяжелого или смертельного
поражения электрическим током держитесь на
безопасном расстоянии от ЛЭП при
транспортировке, складывании, раскладывании
и эксплуатации всех узлов сеялки. Машина не
заземлена. Поражение электрическим током
может произойти без непосредственного
контакта.
1.
Складывайте орудие на ровной площадке.
Соблюдайте безопасные расстояния для
складывания орудия. См. «Технические
характеристики и объемы
», страница 35.
2. Поверните гидравлический селекторный
кран в положение «Складывание/
Раскладывание», как показано на
Рисунке 2-4.
Рисунок 2-4
Селекторный кран в положении
«
Складывание/Раскладывание
»
3. Выключите кулисный переключатель
в кабине.
ПРИМЕЧАНИЕ: Кулисный переключатель в
кабине установлен на системном мониторе. Если
переключатель и монитор не были установлены,
см. указания в руководстве по эксплуатации
тележки пневматической сеялки.
4. Поднимите орудие до полного выдвижения
всех подъемных цилиндров.
5. Установите транспортные фиксаторы, как
описано в разделе Поднятие орудия,
страница 15.
17230
ЭТО ВАЖНО: Во избежание серьезного
повреждения всегда складывайте орудие
только после его полного поднятия и
установки на него транспортных фиксаторов.
