12
Раздел 1 Подготовка к работе
NTA3010 è NTA3510 Орудие пневматической сеялки 160-219M 8/2/05
Компания Great Plains Mfg., Inc.

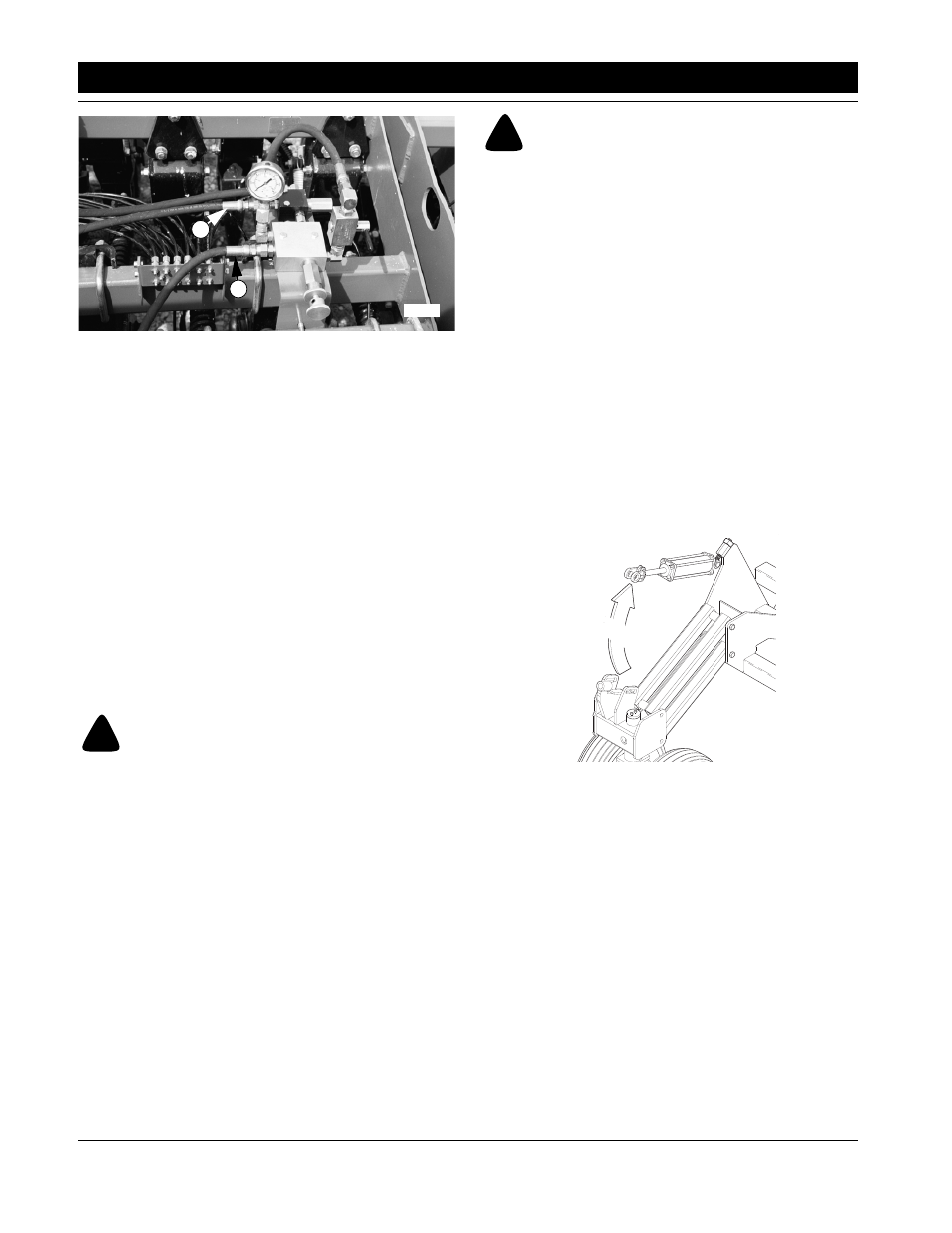

Рисунок 1-5
Складывающие шланги, серийные номера Z1101
и более поздние
ПРИМЕЧАНИЕ: Кольцо SAE и конические
патрубки для шлангов JIC 37° не требуют
герметика и тугой затяжки для обеспечения
надлежащей герметичности.
Тщательно проверьте все шланги, чтобы
убедиться в их сохранности во время
предстоящей работы орудия. Для сохранности
шлангов при необходимости измените их
расположение или зафиксируйте их стяжками.
Прокачка гидросистем
Для правильной работы гидросистема не
должна содержать воздуха. Если гидросистема
не прокачана, орудие будет складываться
прерывистыми, неравномерными движениями,
либо одни части рамы будут работать выше
других. Если гидросистема не была прокачана
при первоначальной настройке орудия, либо
если в течение срока службы сеялки
производилась замена деталей гидросистемы,
выполните следующие действия.
!
ОСТОРОЖНО!
Жидкость, выброшенная под давлением, может
попасть под кожу и нанести тяжелые травмы.
Во избежание травм стравите давление перед
отсоединением гидравлических шлангов.
Проверяйте отсутствие утечек НЕ РУКОЙ, а
при помощи куска бумаги или картона. При
работе с гидравлическими системами
пользуйтесь защитными перчатками и очками.
В случае травмы немедленно обратитесь к
врачу. Любая жидкость, попавшая под кожу,
должна быть удалена хирургическим путем в
течение нескольких часов во избежание
гангрены.
Прокачка подъемной гидросистемы
Подъемная система оборудована
перефазирующими гидроцилиндрами, которые
требуют соблюдения особых правил удаления
воздуха из системы. Внимательно прочтите и
соблюдайте эти правила.
17256
F
G
!
ОСТОРОЖНО!
Внезапное падение орудия может нанести
тяжелые или смертельные травмы. При
обслуживании орудия всегда должны быть
установлены транспортные фиксаторы и
надежно заблокирована рама.
1. Проверьте уровень гидравлической
жидкости в баке трактора и при
необходимости долейте ее. При вводе в
эксплуатацию новых цилиндров доливайте в
систему необходимое количество жидкости.
Для заполнения новых цилиндров
необходимо около 8 3/4 галлонов масла.
2. Надежно установите элементы рамы орудия
на подпорки.
3. После закрепления рамы выньте шплинты
из штоковых концов колесных цилиндров.
Поверните цилиндры вверх и подвяжите
проволокой или другим надежным способом
их штоковые концы выше цокольных концов:
см. Рисунок 1-6. Возможно, понадобится
снять цилиндры грядильных колес с вала
качения, чтобы можно было расположить их
штоковые концы выше цокольных концов.
Рисунок 1-6
Закрепление штокового конца
4. На холостом ходу двигателя трактора
включите питание подъемной гидросистемы.
Когда цилиндры грядильных колес на
крыльях полностью выдвинутся,
удерживайте дистанционный рычаг в
задействованном положении в течение одной
минуты. Проверьте все гидравлические
шланги, цилиндры и фитинги на предмет
утечки.
5. Втяните штоки цилиндров. Выдвиньте
штоки вновь и удерживайте дистанционный
рычаг в задействованном положении в
течение еще одной минуты. Повторите эту
операцию еще два раза.
6. Вновь проверьте все гидравлические шланги,
цилиндры и фитинги на предмет утечки. Еще
раз проверьте уровень в баке гидросистемы
трактора. При необходимости долейте
жидкость.
7. Зашплинтуйте все цилиндры.
16238
Наде
ж
но з
ак
репите ш
токо
вые
концы в
ыше
цо
кол
ьных к
онцов
