11
Раздел 1 Подготовка к работе
8/2/05
NTA3010 è NTA3510 Орудие пневматической сеялки 160-219M
Компания Great Plains Mfg., Inc.
Присоединение гидравлических
шлангов
!
ОСТОРОЖНО!
Жидкость, выброшенная под давлением, может
попасть под кожу и нанести тяжелые травмы.
Во избежание травм всегда стравливайте
давление перед отсоединением гидравлических
шлангов. Проверяйте отсутствие утечек НЕ
РУКОЙ, а при помощи куска бумаги или картона.
При работе с гидравлическими системами
пользуйтесь защитными перчатками и очками.
В случае травмы немедленно обратитесь к
врачу. Любая жидкость, попавшая под кожу,
должна быть удалена хирургическим путем в
течение нескольких часов во избежание
гангрены.
Гидравлические шланги компании Great Plains
имеют цветовые обозначения для облегчения
их подключения к трактору.
Для различения шлангов в одном и том же
гидравлическом контуре см. пластмассовые
чехлы шлангов. См. Рисунок 1-3. Шланги с
символом выдвинутого цилиндра питают
цокольные стороны цилиндров. Шланги с
символом втянутого цилиндра питают
штоковые стороны цилиндров.

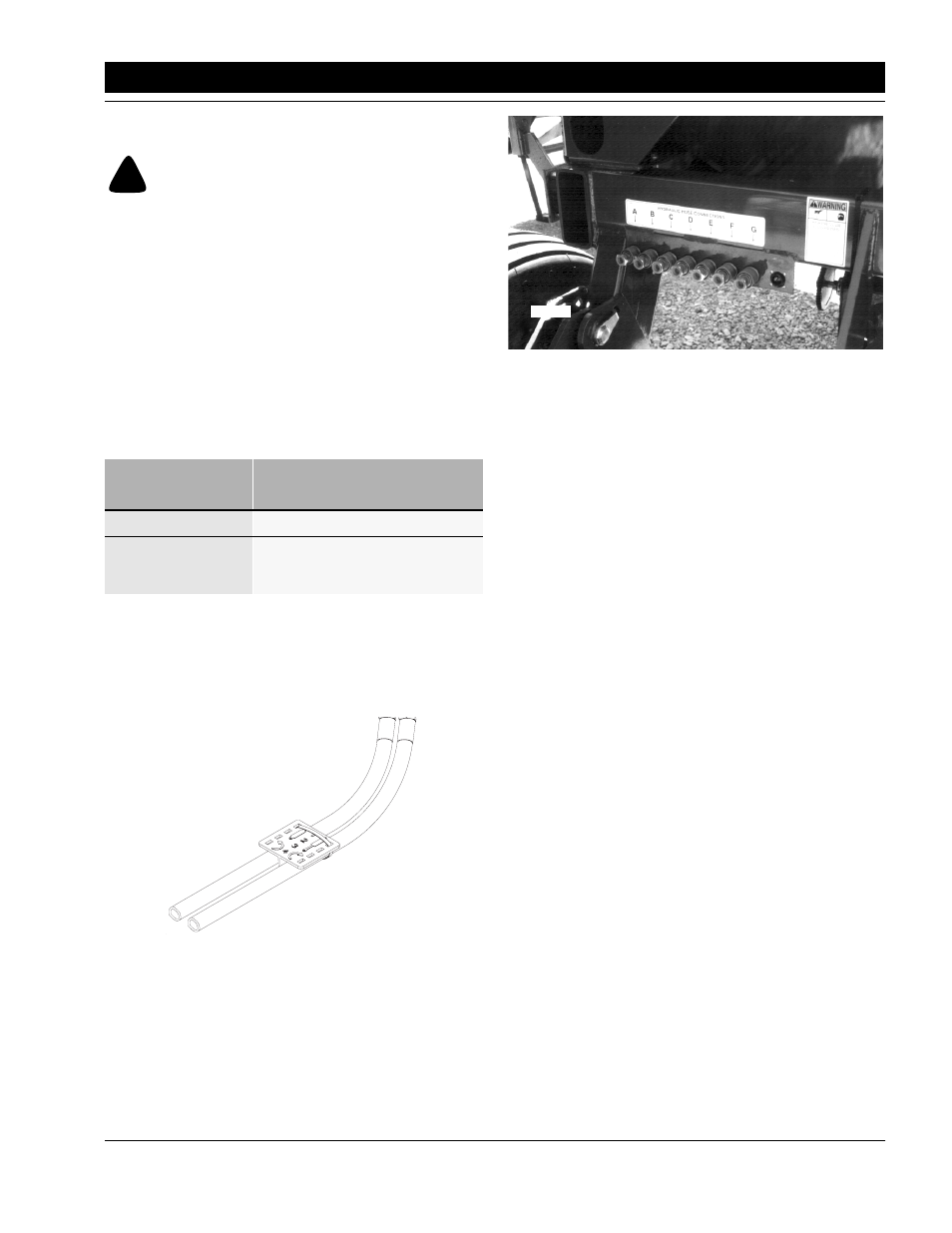

Рисунок 1-3
Табличка гидравлического шланга
Присоедините гидравлические шланги орудия к
муфтам быстрого соединения на задней части
тележки. См. Рисунок 1-4.
Цвет метки
Гидравлическая
функция
Синий
Подъемные цилиндры
Желтый
Вентилятор пневматической
сеялки и складывающие
цилиндры
17641
Рисунок 1-4
Соединения для шлангов
Серийные номера Z1100 и более ранние
Присоединяйте шланги к тележке слева
направо, следующим образом.
a. маркеры
b. маркеры
c.
подъемный, штоковая сторона
(шланг 1/2 дюйма)
d. подъемный, цокольная сторона
(шланг 1/2 дюйма)
e.
складывающий, штоковая сторона
(шланг 3/8 дюйма)
f.
складывающий, цокольная сторона
(шланг 3/8 дюйма)
Серийные номера Z1101 и более поздние
Присоединяйте шланги к тележке слева
направо, следующим образом.
a. Присоедините любой из шлангов
маркеров к выпускному патрубку А.
b. Присоедините второй шланг маркера
к выпускному патрубку В.
c.
Присоедините втянутый синий шланг
(подъемный, штоковая сторона)
к патрубку C.
d. Присоедините выдвинутый синий шланг
(подъемный, цокольная сторона)
к патрубку D.
e.
Присоедините втянутый желтый шланг
(складывающий, штоковая сторона)
к патрубку E.
f.
Присоедините выдвинутый желтый
шланг (складывающий, цокольная
сторона) к патрубку F. (См. Рисунок 1-5.)
g. Присоедините маркированный впускной
шланг к патрубку G. (См. Рисунок 1-5.)
17189
