17
Раздел 2 Указания по эксплуатации
8/2/05 NTA3010 è NTA3510 Орудие пневматической сеялки 160-219M
Компания Great Plains Mfg., Inc.
6. Убедитесь в том, что шплинты складывания
крыльев сняты (1), а шплинты блокировки
маркеров установлены (2) в скобы крыльев,
как показано на Рисунке 2-5.

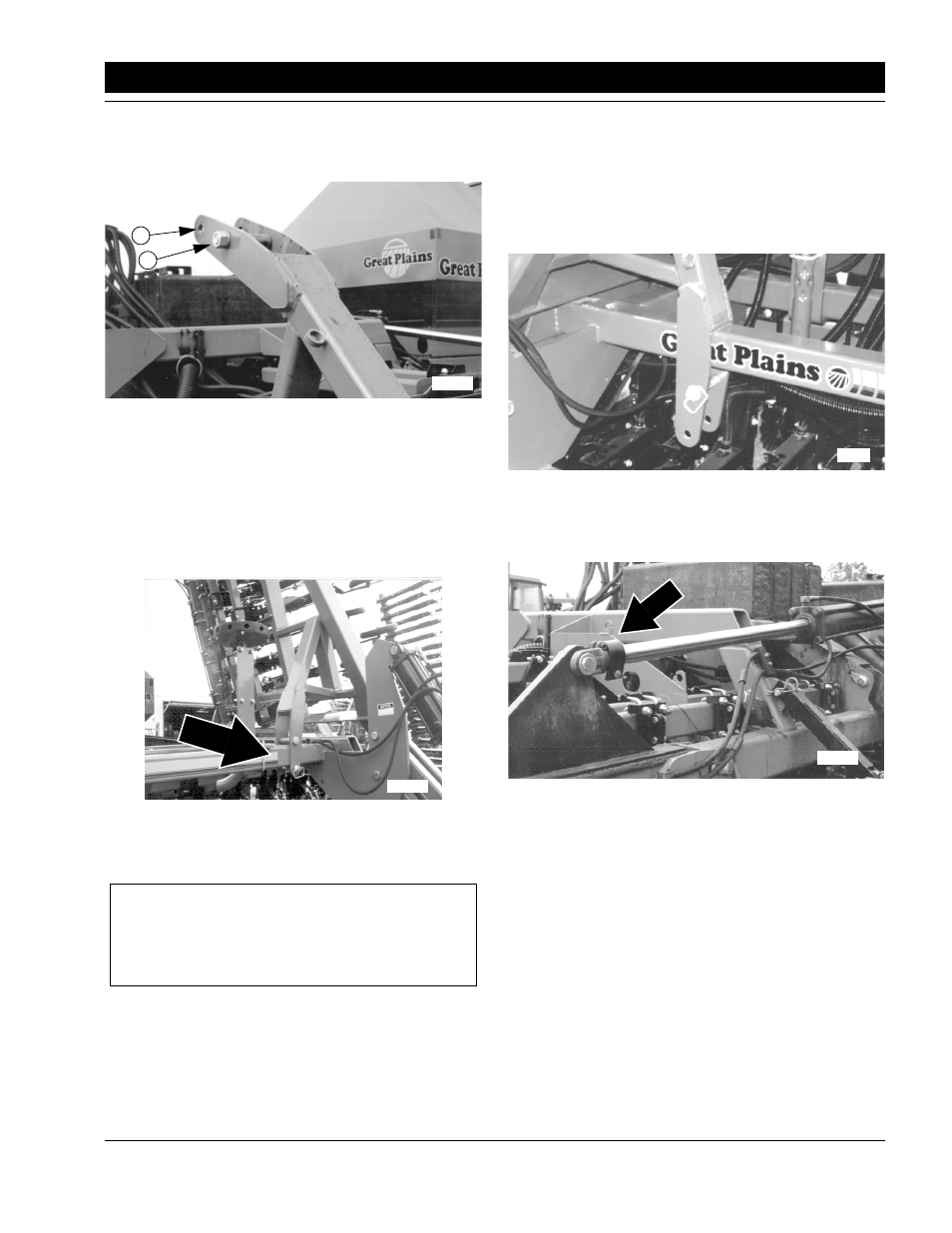

Рисунок 2-5
Шплинт складывания крыла вынут
7. Задайте двигателю трактора малые
обороты холостого хода.
8. Включите гидропривод системы
складывания на тракторе. Медленно
сложите орудие.
9. Вставьте шплинты складывания крыла
для блокировки сложенных крыльев, как
показано на Рисунке 2-6.
Рисунок 2-6
Сложенные крылья заблокированы
10. Не снимайте транспортные фиксаторы со
сложенного орудия.
16217
2
1
16166
ЭТО ВАЖНО: Присоединенные маркеры
увеличивают высоту сложенного орудия.
Принимайте во внимание дополнительное
безопасное расстояние, необходимое для
складывания и перевозки. См. «Технические
характеристики и объемы
», страница 35.
Складывание без маркеров
Если ваше орудие не оснащено маркерами, вы
можете уменьшить высоту сложенного орудия
для облегчения перевозки.
1. Выньте стопорный болт маркера и
прокладку из скоб крыла. На Рисунке 2-7
показаны скобы крыльев без стопорного
болта маркера.
Рисунок 2-7
Сложенные крылья без стопора маркера
2. Снимите стопорные хомуты, показанные на
Рисунке 2-8, с гидравлических
складывающих цилиндров.
Рисунок 2-8
Стопорный хомут на складывающих цилиндрах
3. Выполните операции раздела Складывание
орудия, страница 16. Начиная сладывание
после удаления стопоров маркера,
внимательно следите, чтобы башни и
шланги не были повреждены
складывающимися крыльями.
16168
16213
