14
Раздел 1 Подготовка к работе
NTA3010 è NTA3510 Орудие пневматической сеялки 160-219M 8/2/05
Компания Great Plains Mfg., Inc.
4. Переместите линейку к одному из крыльев.
Измерьте расстояние от нижнего края
линейки до центра оси грядильного колеса
крыла: см. Рисунок 1-9.

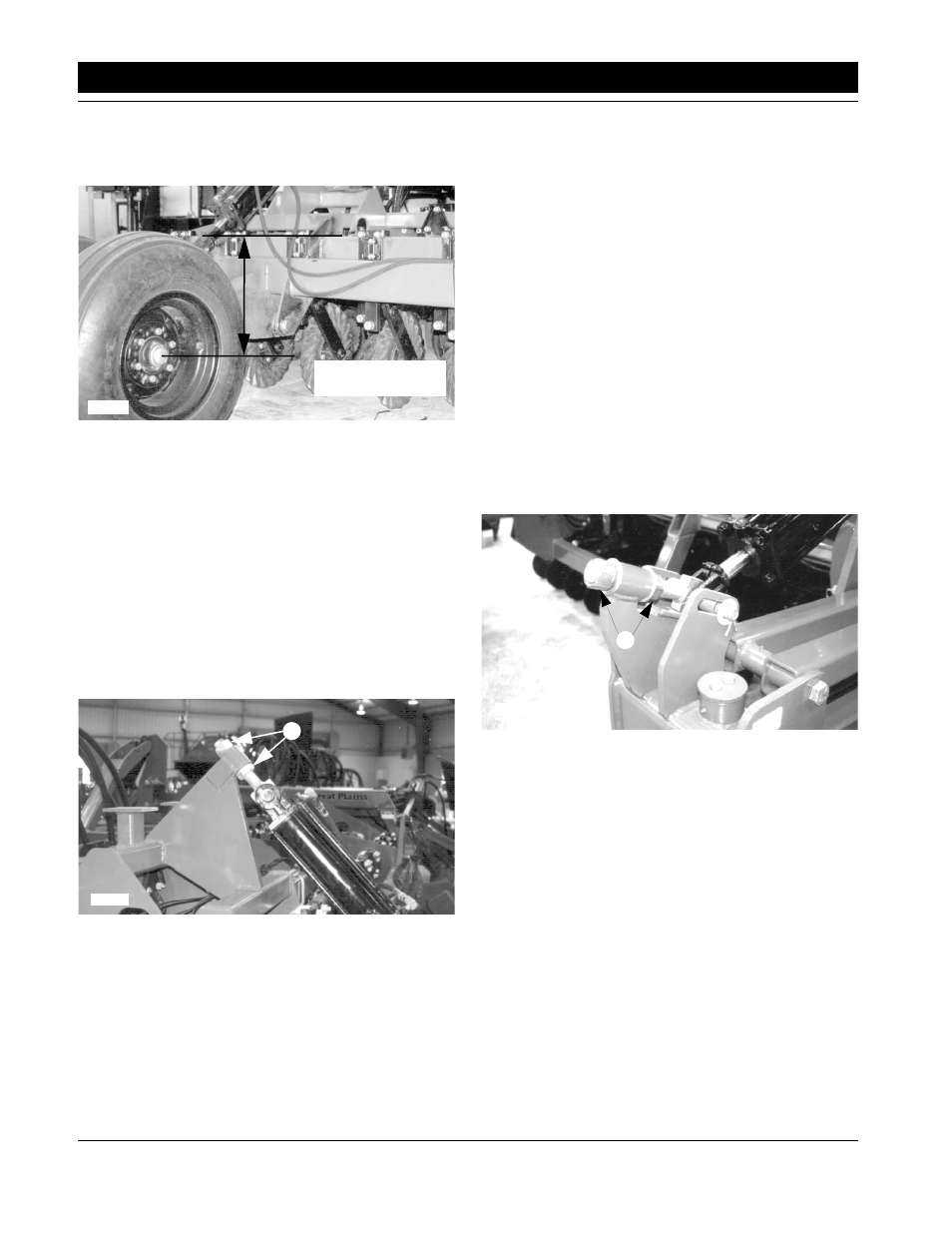

Рисунок 1-9
Регулировочное измерение для уравнивания рамы
5. Если замер крыла отличается от
контрольного замера, выньте шплинт из
штокового конца цилиндра грядильного
колеса крыла. Заблокируйте или подоприте
грядильные колеса крыла так, чтобы
расстояние от нижнего края линейки до
центра оси грядильного колеса крыла было
равно расстоянию контрольного замера,
сделанного согласно пункту 3.
6. Ослабьте гайки (1) рым-болта цилиндра: см.
Рисунок 1-10. Передвиньте рым-болт
вовнутрь или наружу, до тех пор, пока,
штоковый конец цилиндра можно будет
пришплинтовать к его проушине. Закрепите
рым-болт, затянув гайки.
Рисунок 1-10
Регулировка цилиндра крыла
7. Повторите операции 4, 5 и 6 для второй
секции крыла.
Регулировочное
измерение
16236
1
16443
Уравнивание рамы в направлении
движения
Продольный уровень сеялки тоже влияет на
глубину засева. Если подъемные колеса
поднимают заднюю часть орудия выше
передней, открыватели могут работать под
неправильным углом. Корпуса открывателей
должны двигаться параллельно земле. Если
они не параллельны земле, отрегулируйте угол
работы орудия следующим образом.
1. Убедитесь, что гидросистема не содержит
воздуха и заполнена маслом. См. Прокачка
подъемной гидросистемы, страница 12.
2. Поверните гайки (1) на рым-болте
подъемного цилиндра, показанного на
Рисунке 1-11.
l
Чтобы поднять заднюю часть орудия,
сместите рым-болт внутрь, в направлении
сеялки.
l
Чтобы опустить заднюю часть орудия,
сместите рым-болт наружу.
3. Повторите операцию на втором подъемном
колесе.
Рисунок 1-11
Регулировка заднего подъемного колеса
16127
1
