Типовой ряд KSE/F, KSE-C/F
Страница
27
9530-850-ru
Ревизия 12
TM 8782
Издание 03/2013
10.5

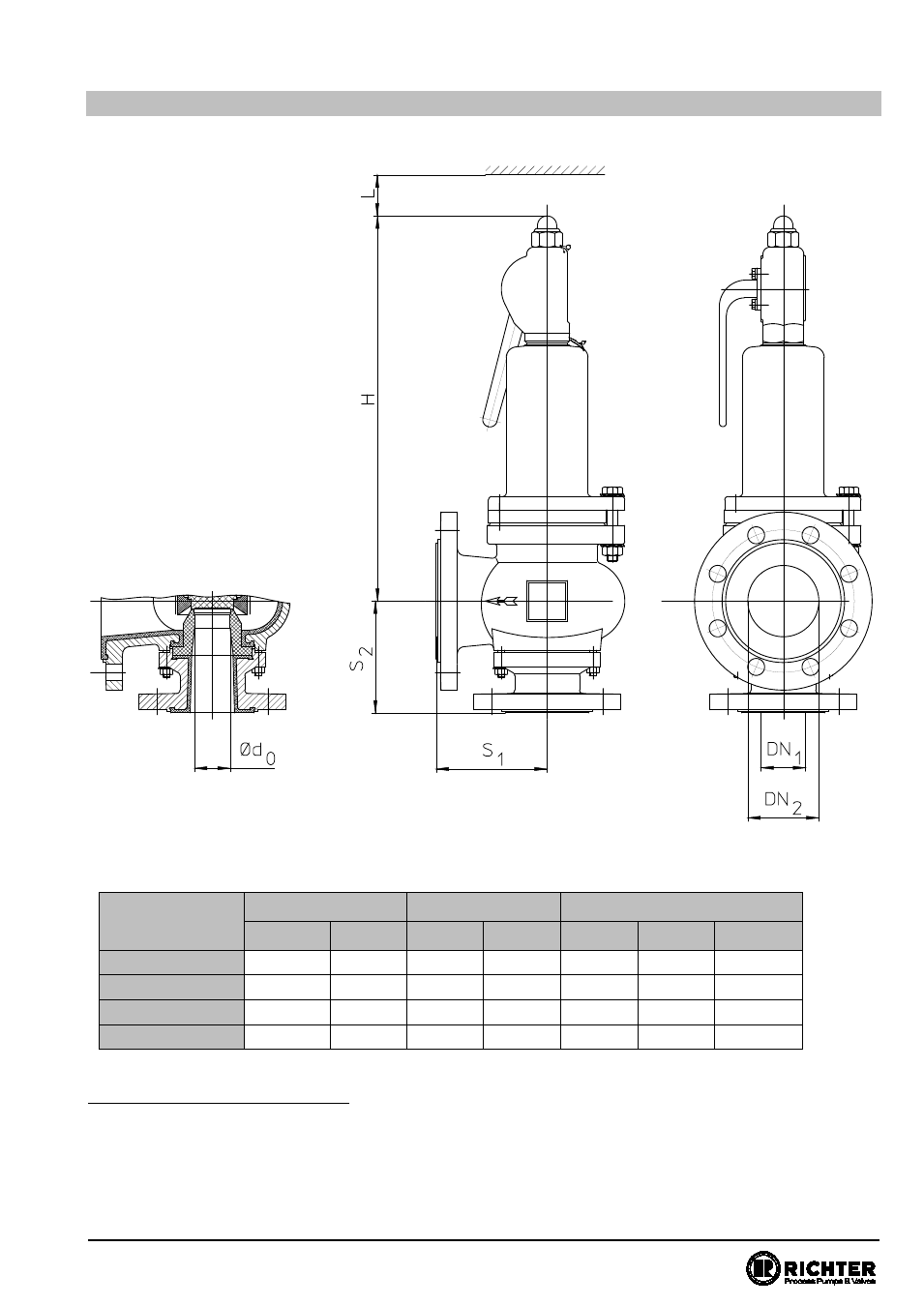

Размерные данные KSE/F и KSE-C/F
Все размеры в мм
Присоединительные размеры фланцев:
DIN EN 1092-2, форма B (ISO 7005-2, форма B) PN 16 или фланец просверлен в соответствии с ASME B16.5 Class 150
проход фланца
Вход
Выход
DN
1
S
1
DN
2
S
2
d
0
H
L
25/50
25
100
50
100
22
355
120
50/80
50
125
80
125
40
435
120
80/100
80
155
100
155
50
525
140
100/150
100
200
150
220
80
710
180
