9.6.4
Монтаж золотника клапана
Все
детали перед монтажом следует
основательно вычистить.
Новый или отремонтированный золотник
клапана 204 расположить по центру в
подъемном колоколе 237 и полностью от руки
навинтить на резьбу сильфона.
При этом
удерживать
сильфон
206
за
его
укрепленную часть.
Ослабить винты с внутренним шестигранником
914/1
. Колпак пружины 513 с внутренними
деталями расположить в корпусе 100 по центру.
При этом проследить, чтобы металлические
поверхности корпуса и колпака пружины
соприкасались. Затем затянуть болтовые
соединения
901/1, 936/1, 936/2 и 920/2 (в KSE/F
100/150 902/2, 936/1, 934/1, 920/2).
Затянуть равномерно болты с внутренним
шестигранником
914/1
для
уплотнения
сильфона при учете момента затяжки.
Ослабить гайку шпинделя 534.
Извлечь распорную втулку.
Навинтить гайку шпинделя 534 на шпиндель
802
до
отметки.
Затем
законтрить
шестигранной гайкой с зажимом 929/1.
При навинчивании и контровке шестигранной
гайки с зажимом 929/1 осторожно клещами
удерживать
шпиндель,
чтобы
он
не
перекрутился.
Не допускать вращения всего
шпинделя 802! Существует опасность,
что повредятся складки на сильфоне
206
или стяжной штифт 939/1!
Привинтить поднимающийся колпак 535 и
установить подъемный рычаг 238 с защитной
панелью 539.
9.6.5
Монтаж упорного кольца
Проследить, чтобы круглое уплотнительное
кольцо 400/1 полностью лежало в пазе
уплотнительного кольца 124, чтобы оно не
повредилось при вставке упорного кольца в
упорный фланец 117.
Если круглое уплотнительное кольцо 400/1 было
повреждено из-за некомпетентного монтажа, то в
этом случае в механизм клапана и сильфон может
попасть вода снаружи, что может стать причиной
возникновения коррозии.
Поврежденное круглое уплотнительное кольцо
следует заменить, до того как клапан будет
встроен в установку.
9.7
Демонтаж
KSE/F 50/80, 80/100, 100/150
KSE-C/F 80/100, 100/150
Осторожно: при демонтаже всего
клапана
KSEA/F
гайки
болтового
соединения между корпусом и входным
штуцером нельзя отвинчивать ни в коем случае –
опасность несчастного случая!
Сначала надо полностью ослабить пружину!
9.7.1
Демонтаж всей верхней части /
демонтаж седла и золотника
Чтобы во время демонтажа не повредить седло
и золотник клапана, золотник клапана 204
следует приподнять с седла клапана 205.
Отвинтить
глухую
гайку
927/1
с
поднимающегося колпака 535 и извлечь
поднимающийся колпак.
Отвинтить шестигранную гайку с зажимом 929/1
и гайку 534 со шпинделя 802.
При ослаблении и отвинчивании шестигранной
гайки с зажимом 929/1 осторожно удерживать
шпиндель клещами, чтобы он не перекрутился.
Не допускать вращения всего шпинделя 802!
Существует опасность, что повредятся складки
на сильфоне 206 или стяжной штифт 939/1!
Приподнять золотник с седла клапана
Надеть на конец шпинделя 802 распорную
втулку (длиной прим. 35 мм) и привинтить
шестигранную гайку, а затем законтрить ее еще
одной шестигранной гайкой (не входит в
комплект поставки).
Хорошо
смазать
лицевые
поверхности
распорной втулки, чтобы данные поверхности
при закручивании регулировочного винта 538
не задирались.
Распорную втулку можно также заменить на
шестигранную гайку. См.
рис. 18.

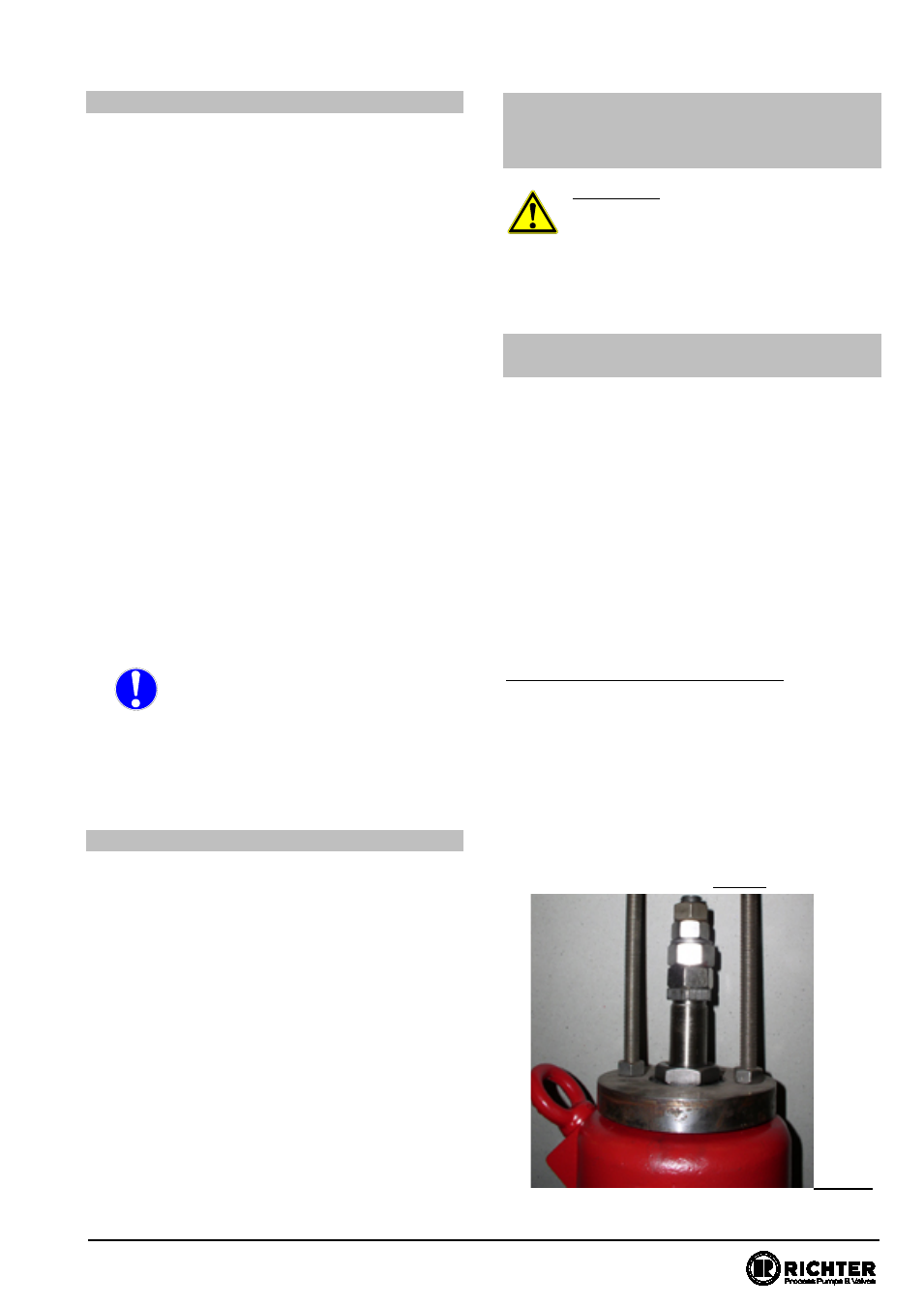

Рис. 18
