Типовой ряд KSE/F, KSE-C/F
Страница
13
9530-850-ru
Ревизия 12
TM 8782
Издание 03/2013
6.9
Газогерметичное
исполнение
(дополнительная
возможность)

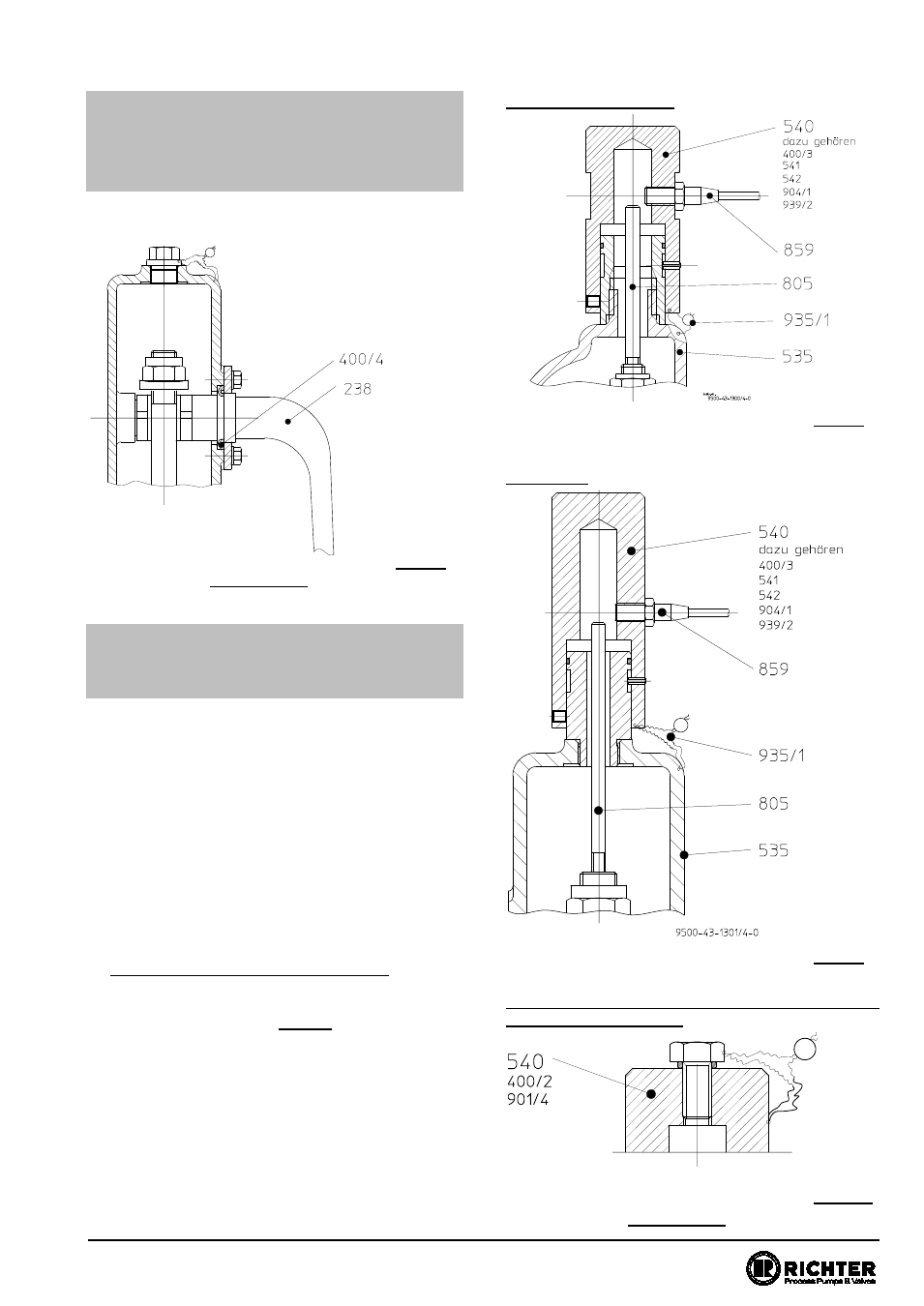

Круглое уплотнительное кольцо 400/4 служит
уплотнением для подъемного рычага 238.
Рис. 7
Пояснения см. в
разделе 10.1.
6.10
Датчик сигнала
(дополнительная
возможность)
В случае необходимости для дистанционного
контроля имеется электрический датчик сигнала.
Вклеить удлинитель шпинделя 805 (напр.,
Loctite 638) и закрепить 6-гранной гайкой 920/4.
Вместо глухой гайки 927/1 привинчивается
нижняя часть держателя 542.
Вложить круглое уплотнительное кольцо 400/3.
Установить верхнюю часть держателя 541.
Привинтить датчик сигнала 859, после
регулировки законтрить 6-гранной гайкой.
Закрепить верхнюю часть держателя при
помощи нарезной шпильки 904/1.
Исполнение с блокировочным винтом:
Вложить круглое уплотнительное кольцо 400/2,
ввинтить
6-гранный
болт
901/4
и
опломбировать. См. 10
рис. 10.
DN 25/50, 50/80, 80/100
Рис. 8
DN 100/150
Рис. 9
Исполнение
с
датчиком
сигнала
для
блокировочного винта
Рис. 10
Пояснения см. в
разделе 10.1.
