Типовой ряд KSE/F, KSE-C/F
Страница
11
9530-850-ru Ревизия 12
TM 8782 Издание 03/2013

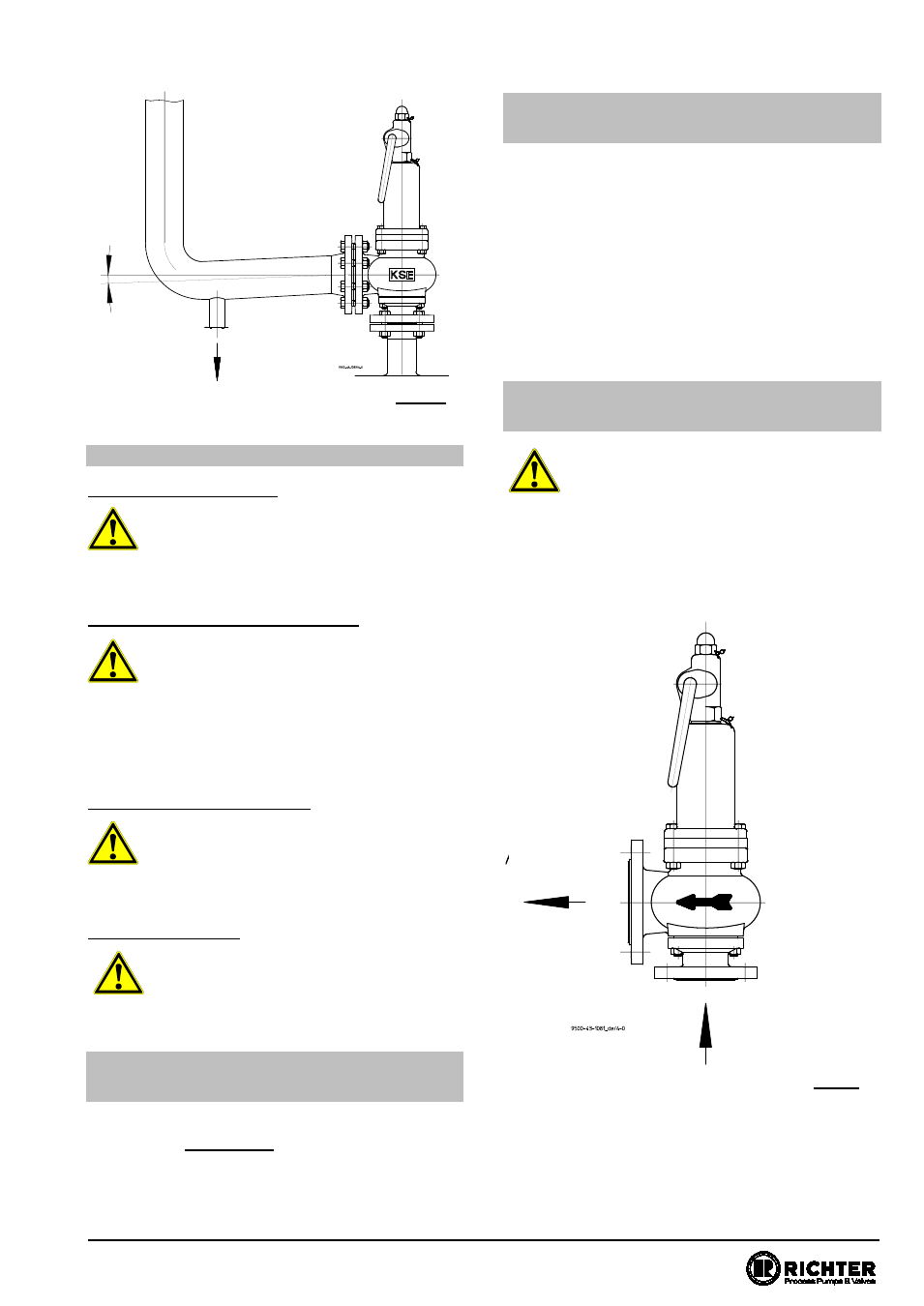

Рис. 4
5.2.3
Условия для спуска и реакция
При низкой температуре
Выпускные трубопроводы должны иметь
защиту от замерзания. Особенно это
касается тех условий, когда возможно
охлаждение газа вследствие расширения, или
если трубы прокладываются не в помещении.
При кристаллизирующихся средах
При средах, которые склонны к
кристаллизации, затвердеванию или
склеиванию, следует предпринять
предупредительные меры, чтобы процесс
затвердевания не произошел в подводящем или
выпускном трубопроводе, а также в корпусе.
Например: путем предварительной установки
предохранительной мембраны, изоляции, нагрева.
При газообразующих средах
При газообразующих или испаряющихся
жидкостях в непосредственной близости к
клапану следует обеспечить
приспособления достаточного размера для сброса
давления.
Реакция при спуске
Трубопроводы и их держатели должны
выдерживать свою силу тяжести и
возникающие при спуске среды реакции,
а также термическую нагрузку.
6.3
Установочные размеры
клапана
Основные размеры можно найти на чертеже с
размерами в разделе 9.5.
6.4
Защитный кожух и
уплотнения фланцев
♦ Чтобы избежать загрязнения или повреждения
уплотняющих поверхностей, защитные кожухи
оставлять на фланцах вплоть до монтажа.
Если существует опасность повреждения
пластмассовых уплотняющих поверхностей,
например, при контрфланцах из металла или
эмали, необходимо использовать уплотнения,
покрытые PTFE, с металлическим вкладышем.
Они входят в дополнительные принадлежности из
программы поставок фирмы Richter.
6.5
Положение при монтаже и
пропускное направление
При установке арматуры следует учесть
пропускное направление, оно указано на
корпусе арматуры стрелочкой.
♦ Если впуск и выпуск перепутать местами,
клапан не будет действовать и сильфон может
сломаться.
♦ Предохранительный клапан всегда
устанавливать вместе с вертикально
расположенным шпинделем.
Рис. 5
выход
вход
