Типовой ряд KSE/F, KSE-C/F
Страница
21
9530-850-ru
Ревизия 12
TM 8782
Издание 03/2013

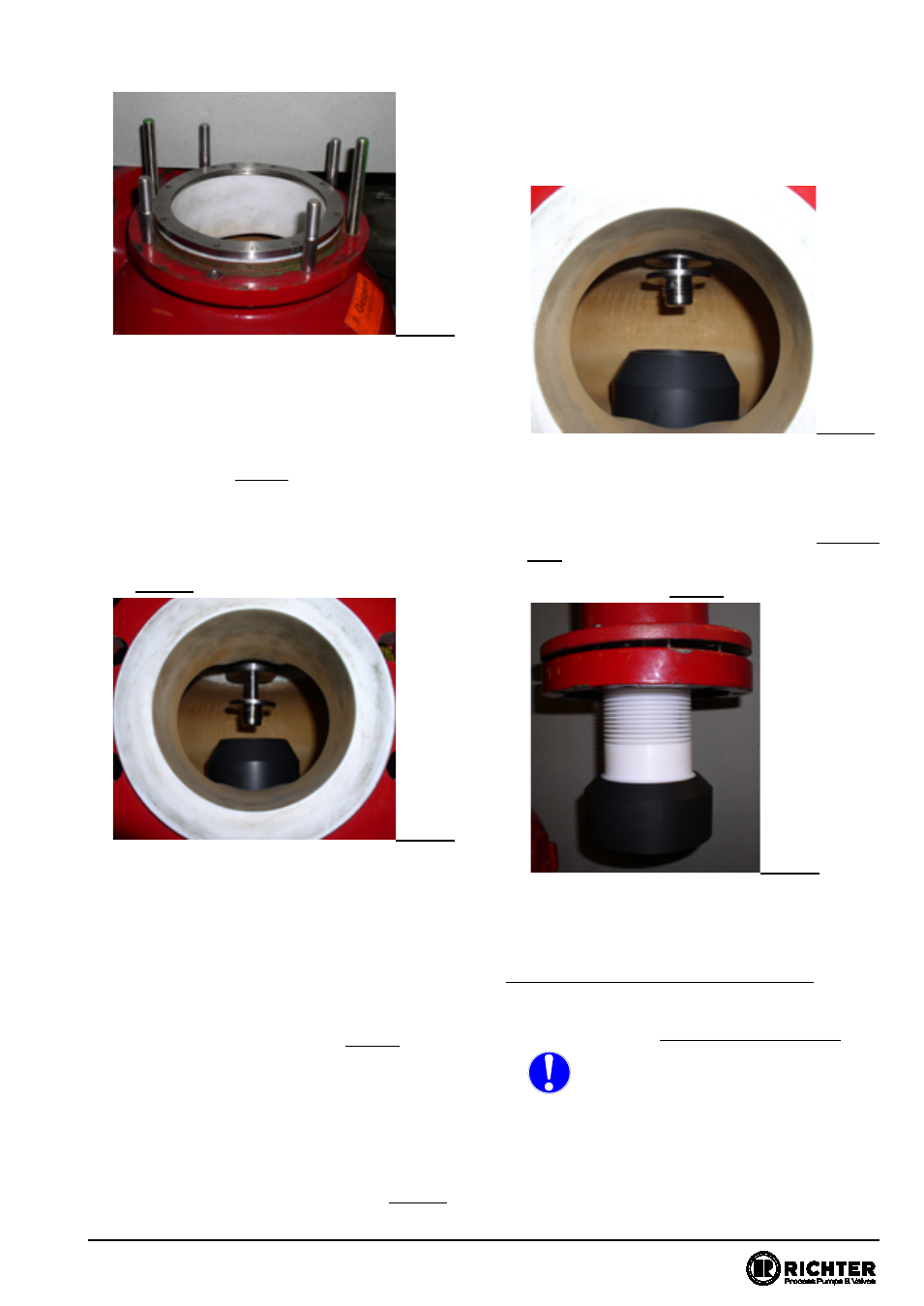

Рис. 22
Установить всю верхнюю часть (без сильфона
206
, золотника клапана 204 и подъемного
колокола 237) на корпус клапана.
Ø
Вычистить и смазать две резьбовые шпильки (длина прим. 15
Затянуть шестигранные гайки на колпаке
пружины 513, чтобы он плотно прилегал к
корпусу 100. См.
рис. 19.
Нажимная пружина 952/1 теперь натянута
частично. На изображении выходного фланца
показано положение шпинделя (расстояние
между вставной втулкой 308 и направляющей
шпинделя 306)
См.
рис. 23
Рис. 23
Его следует еще приподнять, чтобы расстояние
между верхним краем вставной втулки и
ограничительной
кромкой
направляющей
шпинделя составляло прим. 5 мм.
Чтобы шпиндель 802 приподнять в это
положение, теперь следует предварительно
затянуть регулировочный винт 538 прим. 35 мм
(повернут в колпак). В завершение установить
на освободившийся конец шпинделя распорную
втулку длиной прим. 25 мм (или шестигранные
гайки с подкладной шайбой см.
рис. 18).
Хорошо
смазать
лицевые
поверхности
распорной втулки, чтобы они не задирались.
Ø
На конец шпинделя навинтить шестигранную гайку и законтр
Ослабить регулировочный винт 538 (выкрутить
из колпака пружины 513), чтобы расстояние
между верхним краем вставной втулки и
ограничительной
кромкой
направляющей
шпинделя составляло прим. 5 мм. См.
рис. 24.
При отвинчивании регулировочного винта 538
удерживать шпиндель, взявшись отверткой за
контргайку, чтобы он не перекрутился и чтобы
не повредить сильфон 206 или стяжной штифт
939/1
.
Рис. 24
Отвинтить шестигранные гайки 920/1 (на
фланце колпака пружины 513) и приподнять
всю верхнюю часть.
Встроить уплотнительное кольцо 124 в упорный
фланец 117 (учесть информацию в
разделе
8.6.5
) и привинтить сильфон 206 с золотником
клапана 204 и подъемным колоколом 237 на
шпиндель 802. См.
рис. 25.
Рис. 25
Скрепить всю верхнюю часть с корпусом 100.
Затянуть шестигранные гайки 920/2 и болты с
внутренним
шестигранником
914/1
уплотнительного кольца 124.
Опускание сильфона на седло клапана
Для этого регулировочный винт 538 настолько
ввинтить в колпак пружины 513, чтобы
распорная втулка свободно перемещалась.
При завинчивании регулировочного
винта 538 удерживать шпиндель 802,
взявшись отверткой за контргайку,
чтобы он не перекрутился и чтобы не
повредить сильфон 206 или стяжной штифт
939/1
. См.
рис. 26.
