Страница 14: Типовой ряд kse/f, kse-c/f
Типовой ряд KSE/F, KSE-C/F
Страница
14
9530-850-ru
Ревизия 12
TM 8782
Издание 03/2013

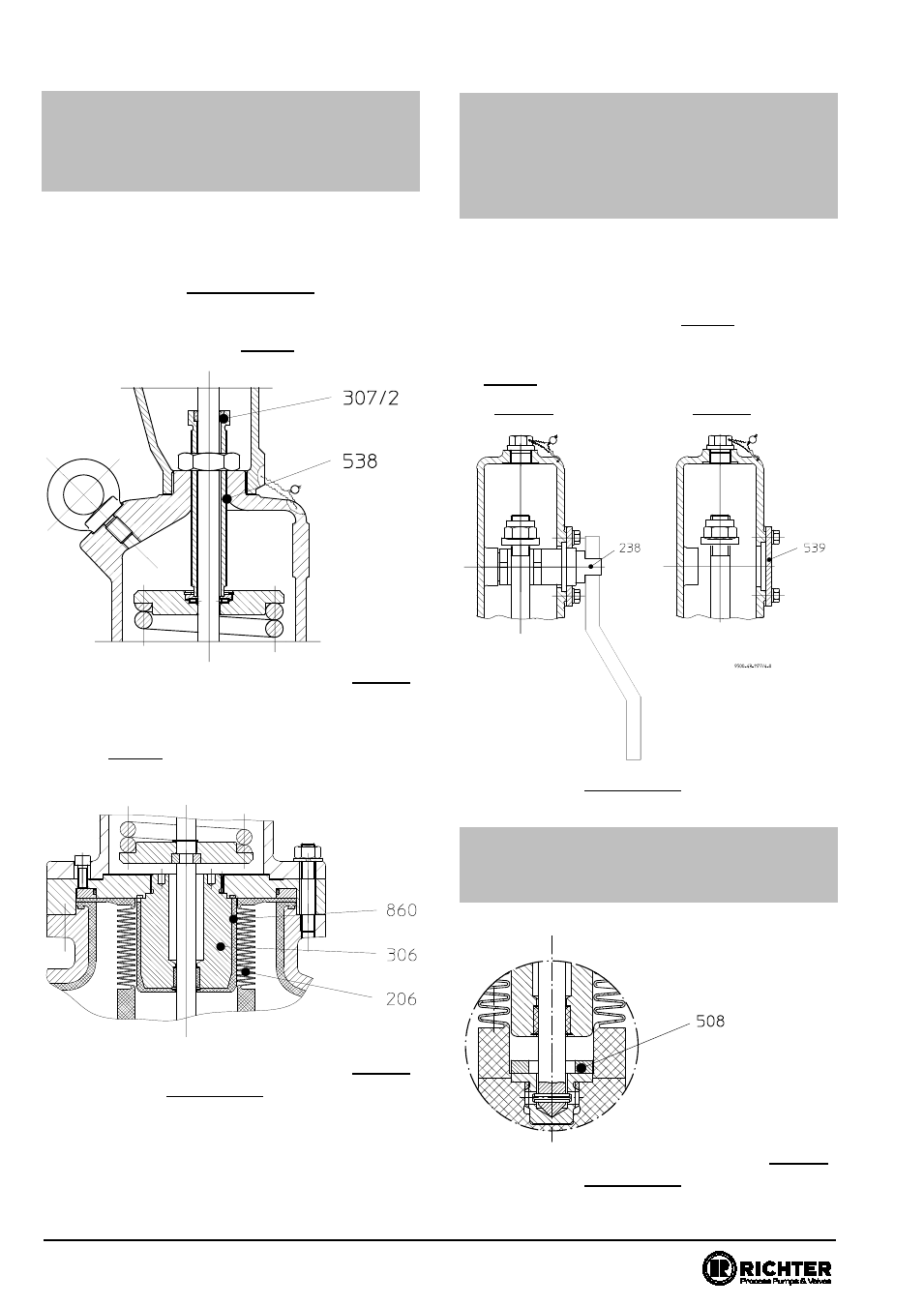

6.11
Исполнение для сильно
диффундирующих сред
(дополнительная
возможность)
Шпиндель
802
,
вставная
втулка
308,
цилиндрический штифт 561/1, уплотнительное
кольцо 124, направляющая опоры 305 и
регулировочный винт 538 сделаны из HC-4. См.
чертеж в разрезе в
разделе 9.2 и 9.3.
В типоразмерах 80/100 и 100/150 регулировочный
винт 538 дополнительно имеет направляющую
втулку 307/2 из ПТФЭ. См.
рис. 11.
Рис. 11
В типоразмере 100/150 направляющая сильфона
860
из ПФТЭ защищает направляющую шпинделя
306
. См.
рис. 12.
В других типоразмерах направляющая шпинделя
сделана из HC-4.
Рис. 12
Пояснения см. в
разделе 10.1.
6.12
Укороченный подъемный
рычаг или отсутствие
подъемного рычага
(дополнительная
возможность)
Чтобы
исключить
несанкционированное
приведение в действие,
♦
подъемный
рычаг
238
может
быть
укороченным,
рычаг
поставляется
в
незакрепленном виде. См.
рис. 13.
♦
арматура может не иметь подъемного рычага,
на защитной панели 539 нет отверстий. См.
рис. 14.
Рис. 13
Рис. 14
Пояснения см. в
разделе 10.1.
6.13
Ограничение хода
(дополнительная
возможность)
Рис. 15
Пояснения см. в
разделе 10.1.
