Заземление
Арматуру необходимо заземлить. В самом
простом случае это можно сделать, используя
болты трубопровода с помощью зубчатых упругих
шайб. Под каждый болт трубопровода на каждом
фланце подкладывается зубчатая упругая шайба.
По желанию клиента к обоим фланцам могут
прикрепляться болты М6, 6-гранные гайки и
подкладные
шайбы
для
дополнительного
подключения заземления.
В противном случае, заземление должно быть
обеспечено с помощью других мер, напр.,
кабельных мостков.
6.7
Монтаж
♦
Перед тем как установить клапан на
трубопроводе, следует основательно почистить
элементы установки по месту монтажа.
♦
Твердые вещества подвергают опасности
точные по размеру пластиковые мягкие
уплотняющие поверхности седла и золотника
клапана. Клапан утрачивает герметичность.
♦
Предохранительный клапан устанавливать
таким
образом,
чтобы
прикрепленные
трубопроводы не оказывали на корпус
недопустимую механическую или термическую
нагрузку.
♦
Следует изменить длину трубопроводов в
зависимости от температуры, напр., установив
компенсаторы.
Снять защитные кожухи с фланцев.
При KSE/F:
Перед
монтажом
снять
металлическую
транспортировочную ленту (с клапанов с
установленным повышенным давлением * 0,5
бар) и глухую гайку для транспортировочного
крепления.
Привинтить
приложенную
опломбированную глухую гайку 927/1. См.
раздел 5.1.
При KSE-C/F:
Перед вводом в эксплуатацию снять крепление
для транспортировки. См.
раздел 5.2.
Снять предохранительную проволоку между
колпаком пружины 513 и подъемным рычагом
238
.
Установить
на
место
и
выровнять
предохранительный
клапан
и
при
необходимости дополнительные уплотнения.
Затем крест-накрест затянуть винты на
трубопроводе при помощи динамометрического
ключа.
Моменты затяжки см.
раздел 1.3.
6.8
Блокировочный винт
(дополнительная
возможность)
При
гидравлическом
испытании
установки предохранительный клапан не
стравливает
из-за
наличия
блокировочного винта.
♦
•Данный блокировочный винт использовать
только для этой цели.
Каждый раз его следует
немедленно снять.
♦
Клапан может повредиться, из-за чего не будет
обеспечиваться
защита
от
превышения
давления.
Опломбированную глухую гайку 927/1 во время
гидравлического испытания установки следует
заменить на глухую гайку 927/1B
с
дополнительным резьбовым отверстием
для блокировочного винта 901/4.
В модели KSE/F 100/150 опломбированный 6-
гранный болт 901/3 следует заменить на
резьбовую шпильку 918/1 с 6-гранной гайкой с
зажимом 929/2.
Глухая
гайка/блокировочный
винт
или
резьбовая
шпилька/6-гранная
гайка
поставляются в неприкрепленном виде. См.
также
рис. 6.
После гидравлического испытания
снова снять
глухую гайку 927/1B с блокировочным
винтом 901/4 или резьбовую шпильку
918/1
с 6-гранной гайкой с зажимом
929/2
.
Снова привинтить глухую гайку 927/1 или 6-
гранный болт 901/3 с отверстием для пломбы и
заново опломбировать. См. также
рис. 6.

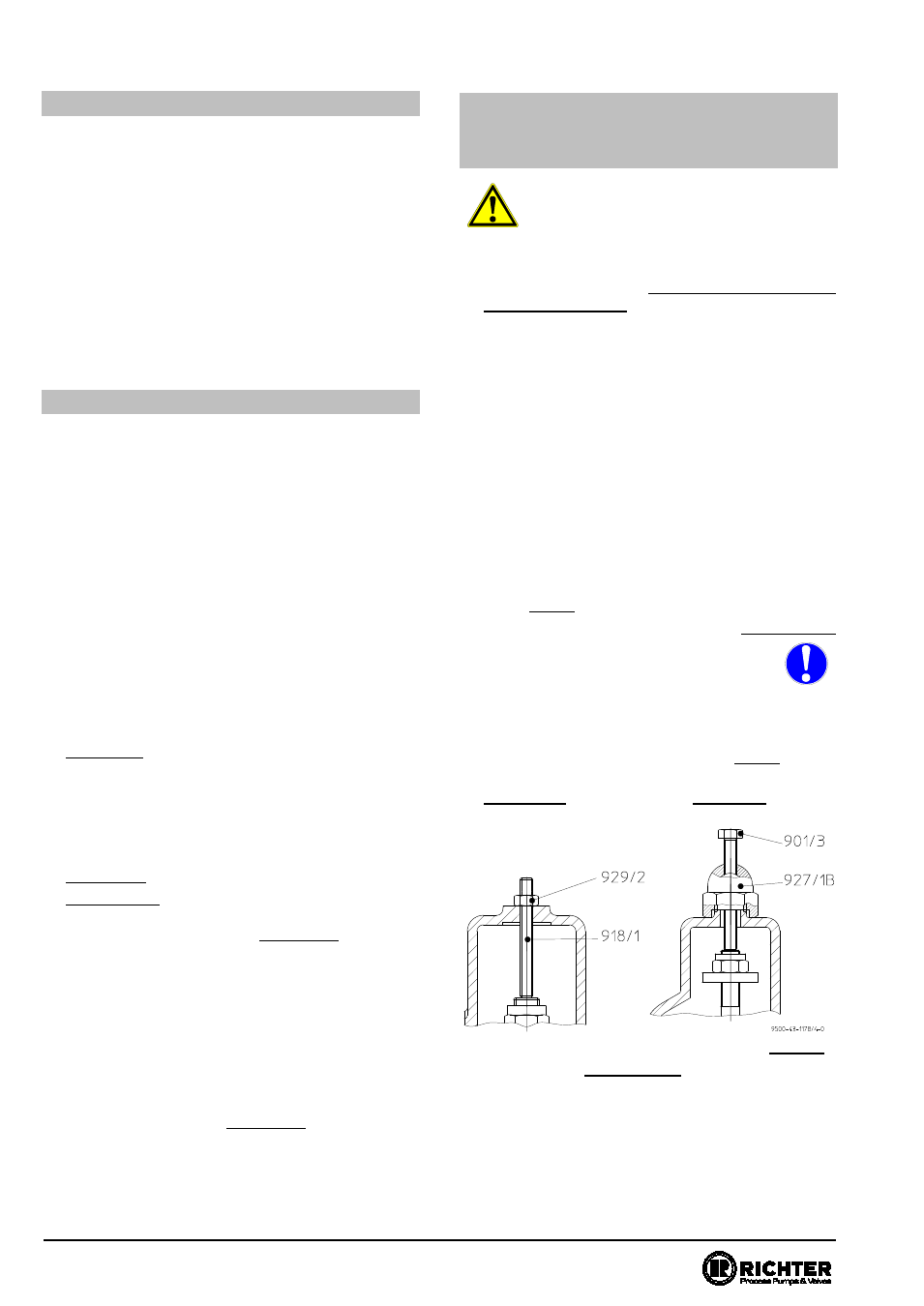

DN 100/150
DN 80/100
Рис. 6
Пояснения см. в
разделе 10.1.
