MTS Fundamental™ Захватные устройства для болтов и для гаек

Введение

9

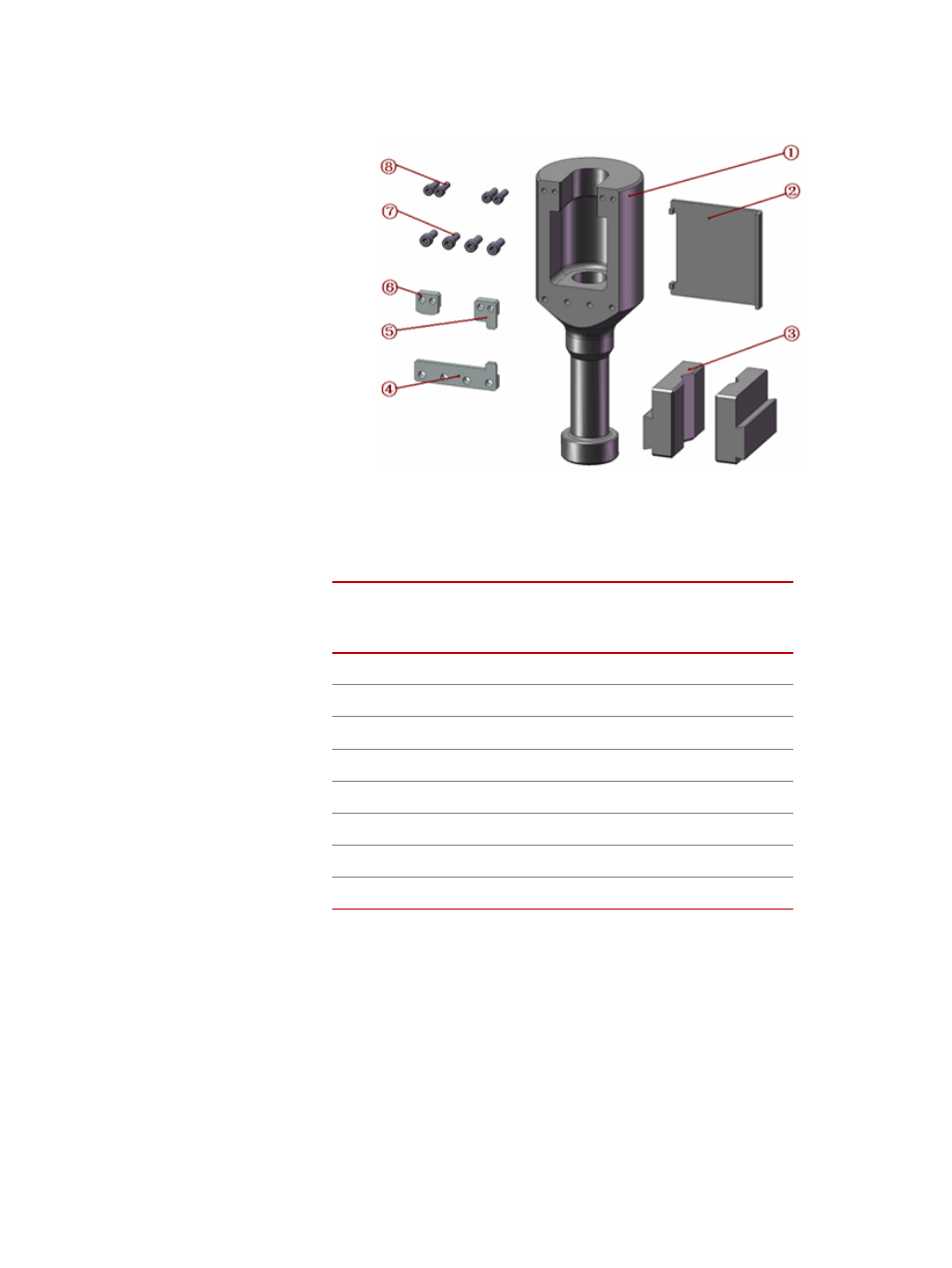

Рисунок 4. Детали нижнего узла

(F-JLL305A1/ F-JLL305A2)

Детали нижнего узла

М

ЕТКА

-

ИДЕНТИФИКАТОР

НА

РИСУНКЕ

О

ПИСАНИЕ

1

Нижний стык

2

Нижняя защитная пластина

3

Клиновая поверхность

4

Направляющий блок 4

5

Направляющий блок 5

6

Направляющий блок 6

7

Винт M6×16 с внутренним шестигранником

8

Винт M5×16 с внутренним шестигранником
