MTS Fundamental™ Захватные устройства для Установка 19
F-JLL305A1
F-JLL305A2
Установите верхний узел по схеме, изображённой на рисунке 6.

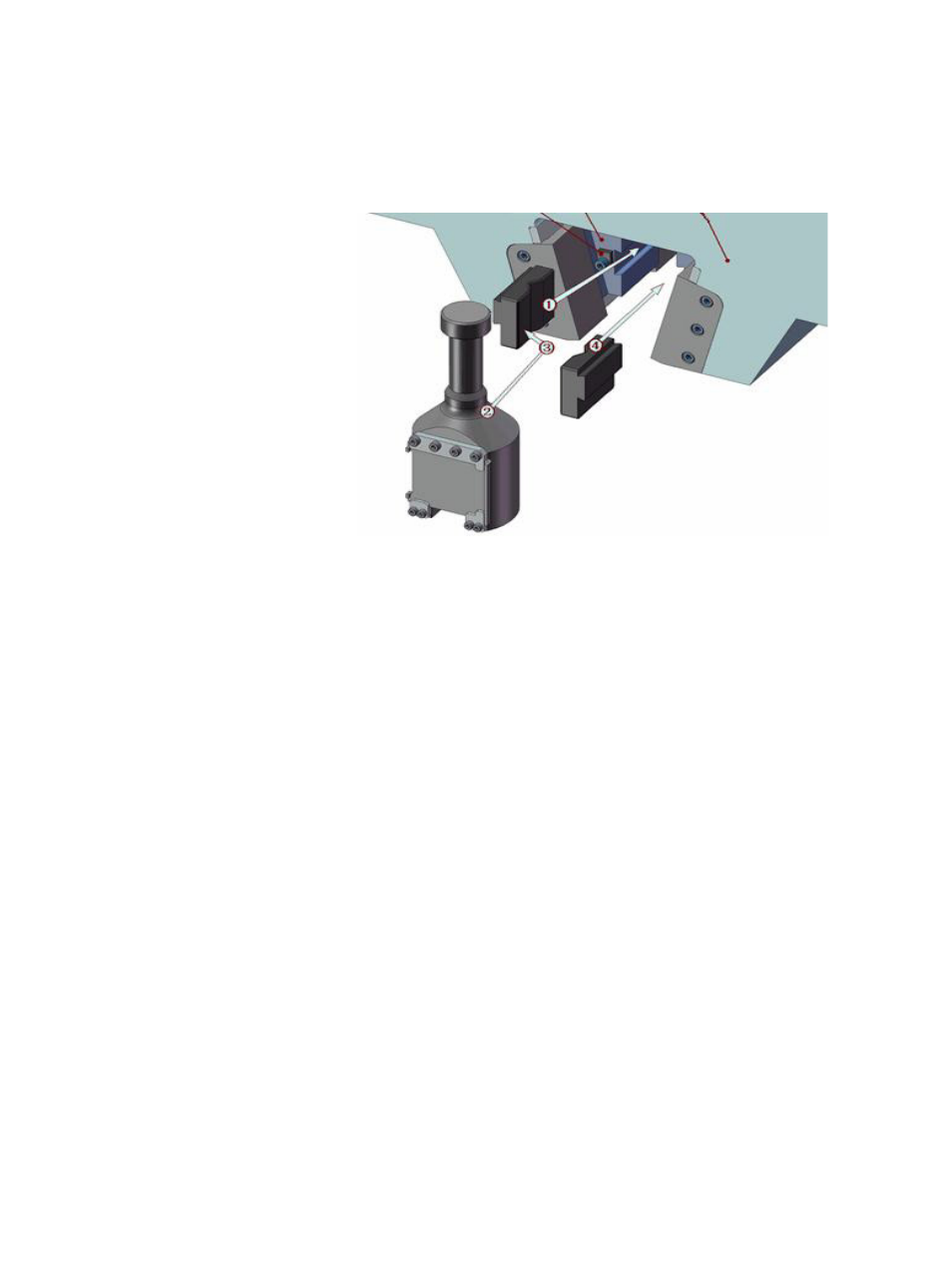

Рисунок 6 Процедура установки верхнего узла
1. Возьмите две клиновые поверхности с одинаковой маркировкой и
установите одну из них на верхнее захватное устройство как показано
в ①. Заблокируйте её разделительной перегородкой.
2. Закрепите вторую клиновую поверхность на верхнем захватном
устройстве как показано в ② и заблокируйте её разделительной
перегородкой.
3. Закрепите верхний узел на квадратной гайке как показано в ③, ④.
Соприкосните колонну верхнего стыка с поверхностью клиновидного
скоса клиновых поверхностей.
4. Закройте верхнее захватное устройство.
5. Выполните аналогичные действия для установке нижнего узла на
нижнее захватное устройство.
Верхняя траверса Разделительная перегородка Упругий диск
