MTS Fundamental™ Захватные устройства для болтов и для гаек 8 Введение

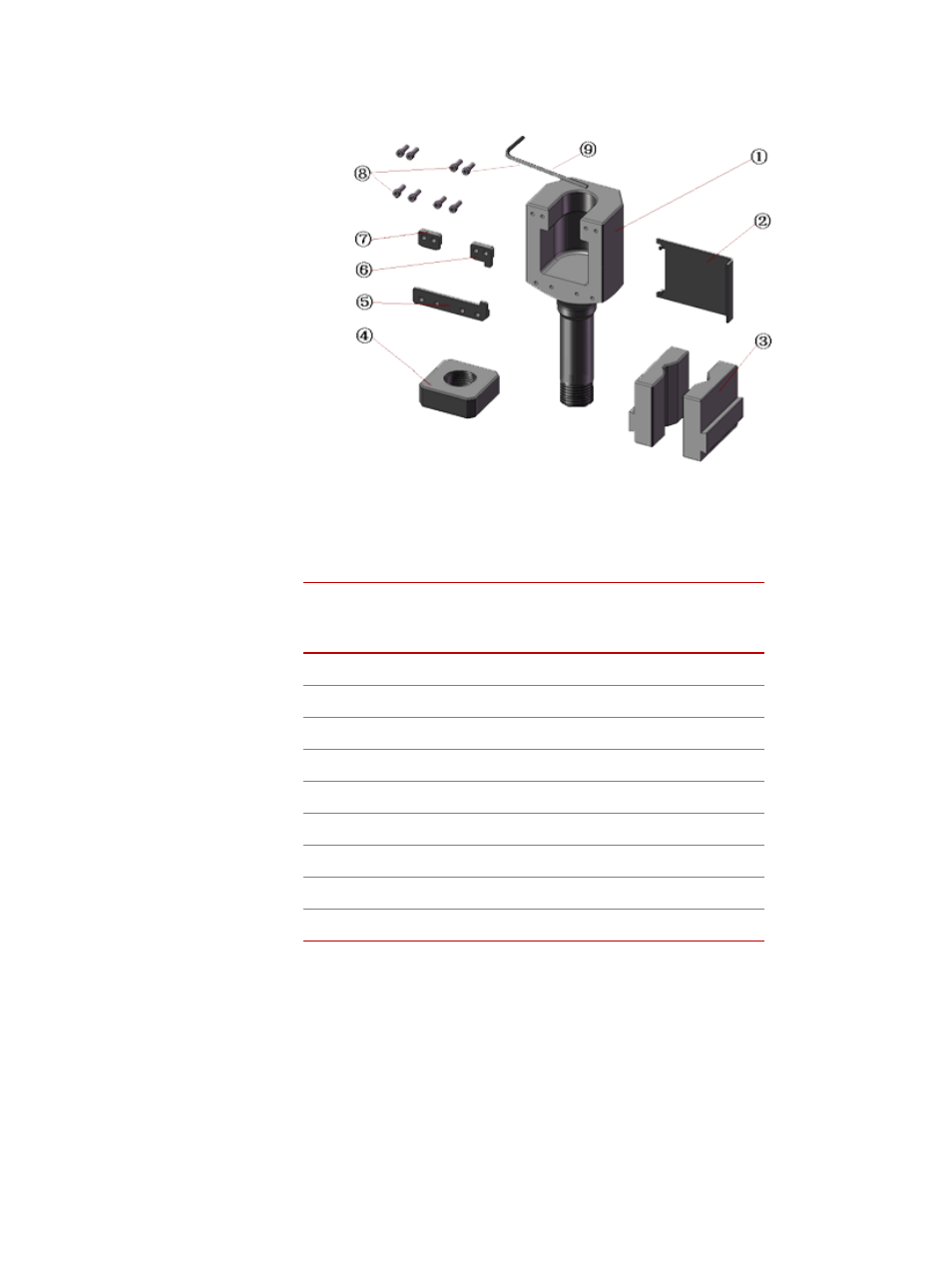

Рисунок 3. Детали нижнего узла
(F-JLL605A1/ F-JLL605A2/ F-JLL106A1/ F-JLL106A2)
Детали нижнего узла
М ЕТКА -
ИДЕНТИФИКАТОР
НА РИСУНКЕ
О ПИСАНИЕ
1 Нижний стык
2 Нижняя защитная пластина
3 Клиновая поверхность
4 Квадратная гайка
5 Направляющий блок 4
6 Направляющий блок 5
7 Направляющий блок 6
8 Винт M6×16 с внутренним шестигранником
9 Шестигранный гаечный ключ (5 мм)
