MTS Fundamental™ Захватные устройства для болтов и для гаек Эксплуатация 25
В ходе испытаний возможен выброс осколков.
Осколки могут привести к получению персоналом травм и
повреждению оборудования.
Перед проведением испытаний убедитесь, что защитные пластины
крепёжных приспособлений закрыты, а на площадке перед крепёжными
приспособлениями не находятся люди.

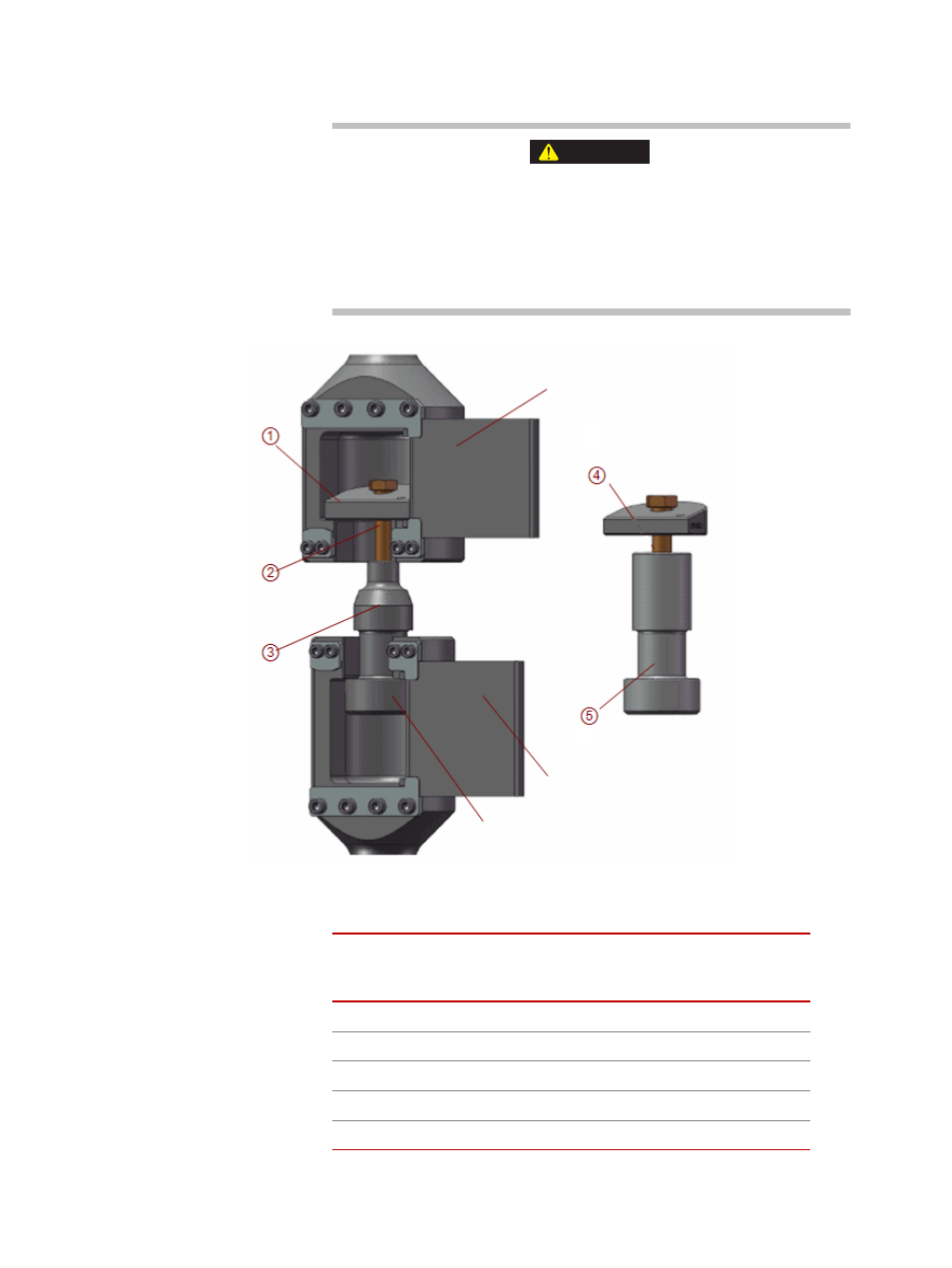

Рисунок 11. Испытание нагрузкой клином
ПРЕДУПРЕЖДЕНИЕ
Верхняя защитная
пластина
Нижняя защитная
пластина
Спец. маркировка
М ЕТКА -
ИДЕНТИФИКАТОР НА
РИСУНКЕ
О ПИСАНИЕ
1 Клиновая нагрузочная плита (M5–M10)
2 Образец (M5–M10)
3 Резьбовой переходник (M5–M10)
4 Клиновая нагрузочная плита (M12–M30)
5 Резьбовой переходник (M12–M30)
