MTS Fundamental™ Захватные устройства для болтов и для гаек Эксплуатация 23

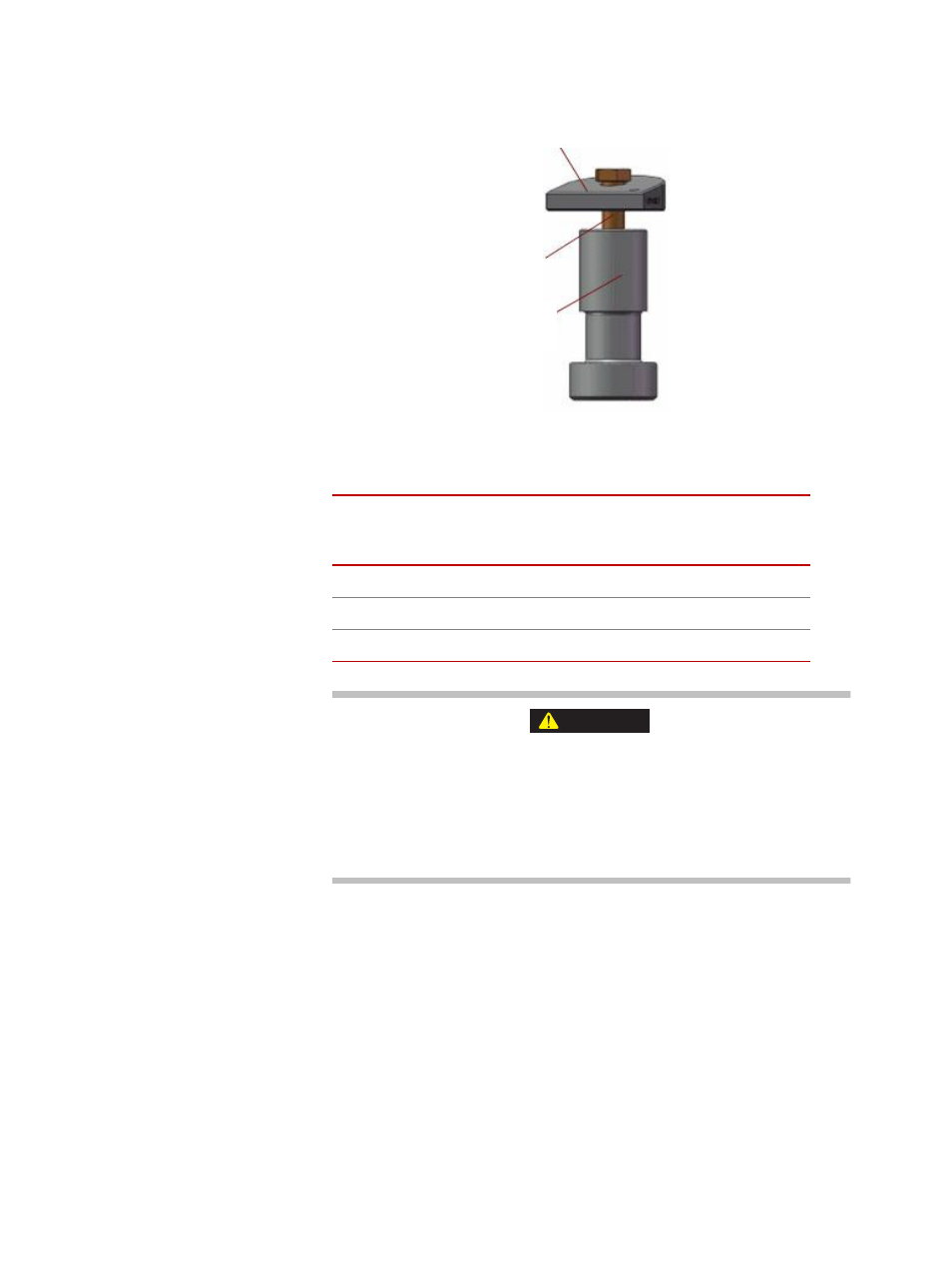

Рисунок 8. Испытание пробной нагрузкой (M12–M30)
В ходе испытаний возможен выброс осколков.
Осколки могут привести к получению персоналом травм и
повреждению оборудования.
Перед проведением испытаний убедитесь, что защитные пластины
крепёжных приспособлений закрыты, а на площадке перед крепёжными
приспособлениями не находятся люди.
Испытание
прочности на
растяжение
Установка крепёжного приспособления и образца производится так же, как
и при проведении испытания пробной нагрузкой.
Испытание нагрузкой
клином
Выберите клиновые нагрузочные плиты и резьбовые переходники,
соответствующие образцу.
Различным образцам соответствуют клиновые нагрузочные плиты и
резьбовые переходники одного из двух типов.
• На Рисунке 9 показана конструкция и способ установки для образцов
М5-М10.
• На Рисунке 10 показана конструкция и способ установки для образцов
М12-М30.
М ЕТКА -
ИДЕНТИФИКАТОР НА
РИСУНКЕ
О ПИСАНИЕ
1 Нагрузочная плита (M12–M30)
2 Образец
3 Резьбовой переходник (М12-М30)
1
2
3
ПРЕДУПРЕЖДЕНИЕ
