MTS Fundamental™ Захватные устройства для болтов и для гаек

Введение

7

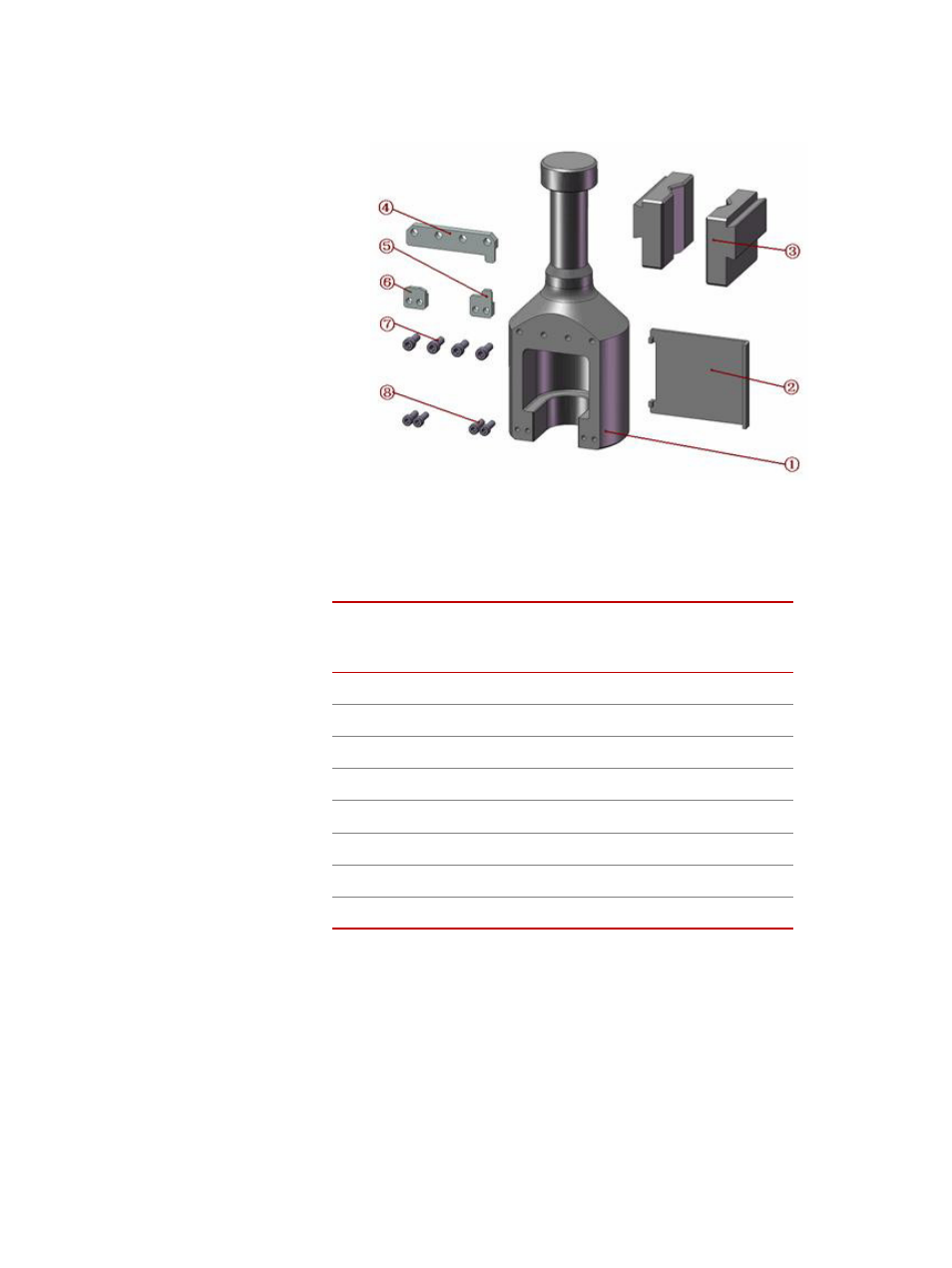

Рисунок 2. Детали верхнего узла

(F-JLL305A1/ F-JLL305A2)

Детали верхнего узла

М

ЕТКА

-

ИДЕНТИФИКАТОР

НА

РИСУНКЕ

О

ПИСАНИЕ

1

Верхний стык

2

Верхняя защитная пластина

3

Клиновая поверхность

4

Направляющий блок 1

5

Направляющий блок 2

6

Направляющий блок 3

7

Винт M6×16 с внутренним шестигранником

8

Винт M5×16 с внутренним шестигранником
