MTS Fundamental™ Захватные устройства для болтов и для гаек 24 Эксплуатация

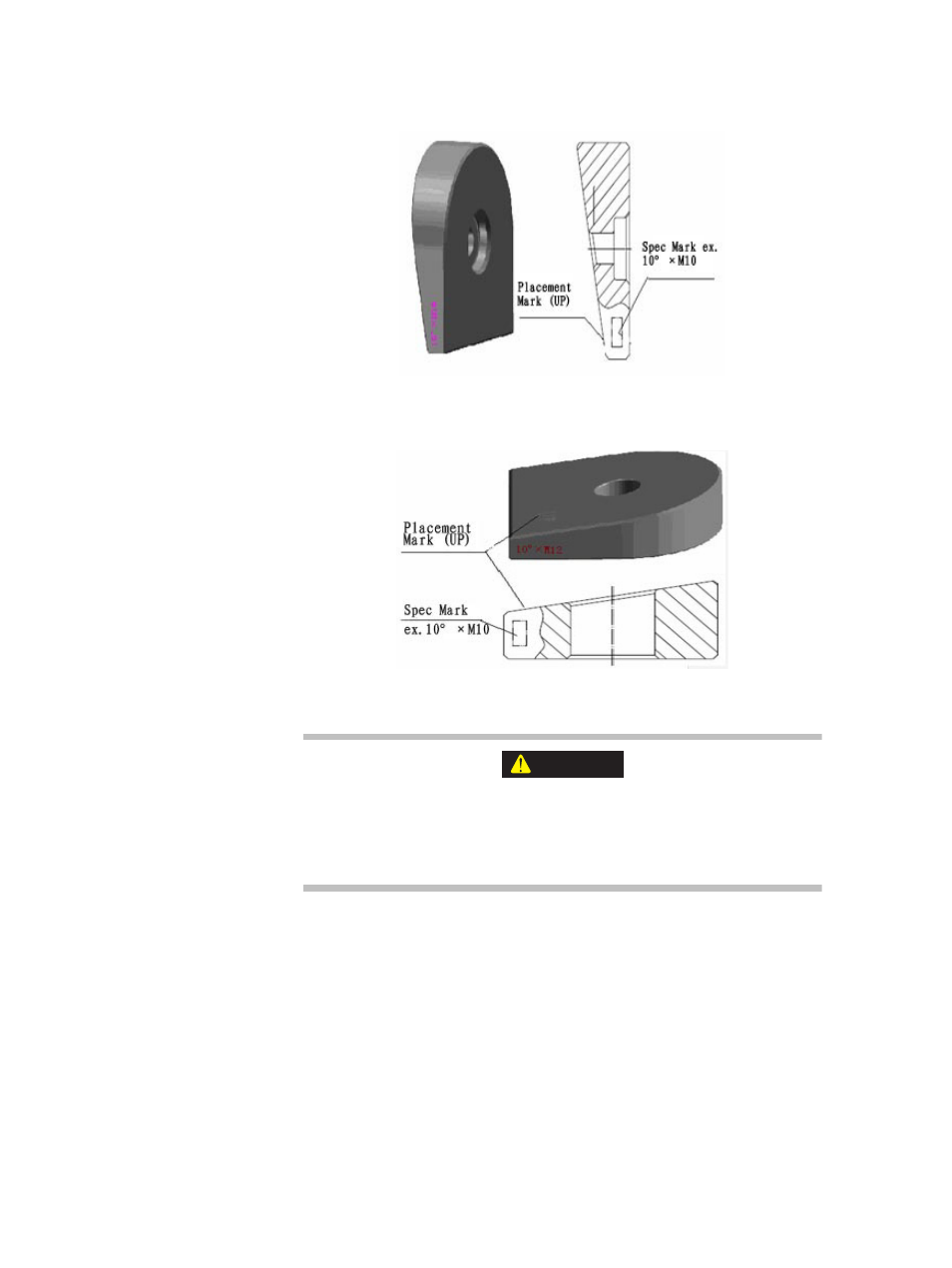

Рисунок 9. Нагрузочная плита (M5-M10)
Рисунок 10. Клиновая нагрузочная плита (M12-M30)
Нельзя проводить испытания, если образец закреплён в
противоположном положении.
Убедитесь, что на поверхности нагрузочной плиты вверху выгравирована
метка "ВЕРХ", и во время испытаний она соприкасается с головкой болта.
На клиновых нагрузочных плитах и резьбовых передниках имеется
специальная маркировка. Выберите нагрузочные плиты и резьбовые
переходники, соответствующие образцу (см. Рисунок 11).
Существуют клинья с тремя разными углами: 4°, 6° и 10°, для проведения
испытаний выберите соответствующую клиновую нагрузочную плиту.
Проведение испытаний может осуществляться после того, как крепёжное
приспособление и образец полностью установлены.
ВНИМАНИЕ
