MTS Fundamental™ Захватные устройства для болтов и для гаек 30 Эксплуатация
Испытания шпилек
Если требуется проводить испытания шпилек, то следует использовать
высокопрочные гайки (не ниже класса 12). Один конец шпильки должен
быть соединён с высокопрочной гайкой, другой конец - с резьбовым
переходником. На Рисунке 14 показан способ установки. Подробно см. в
описании испытаний болтов пробной нагрузкой.

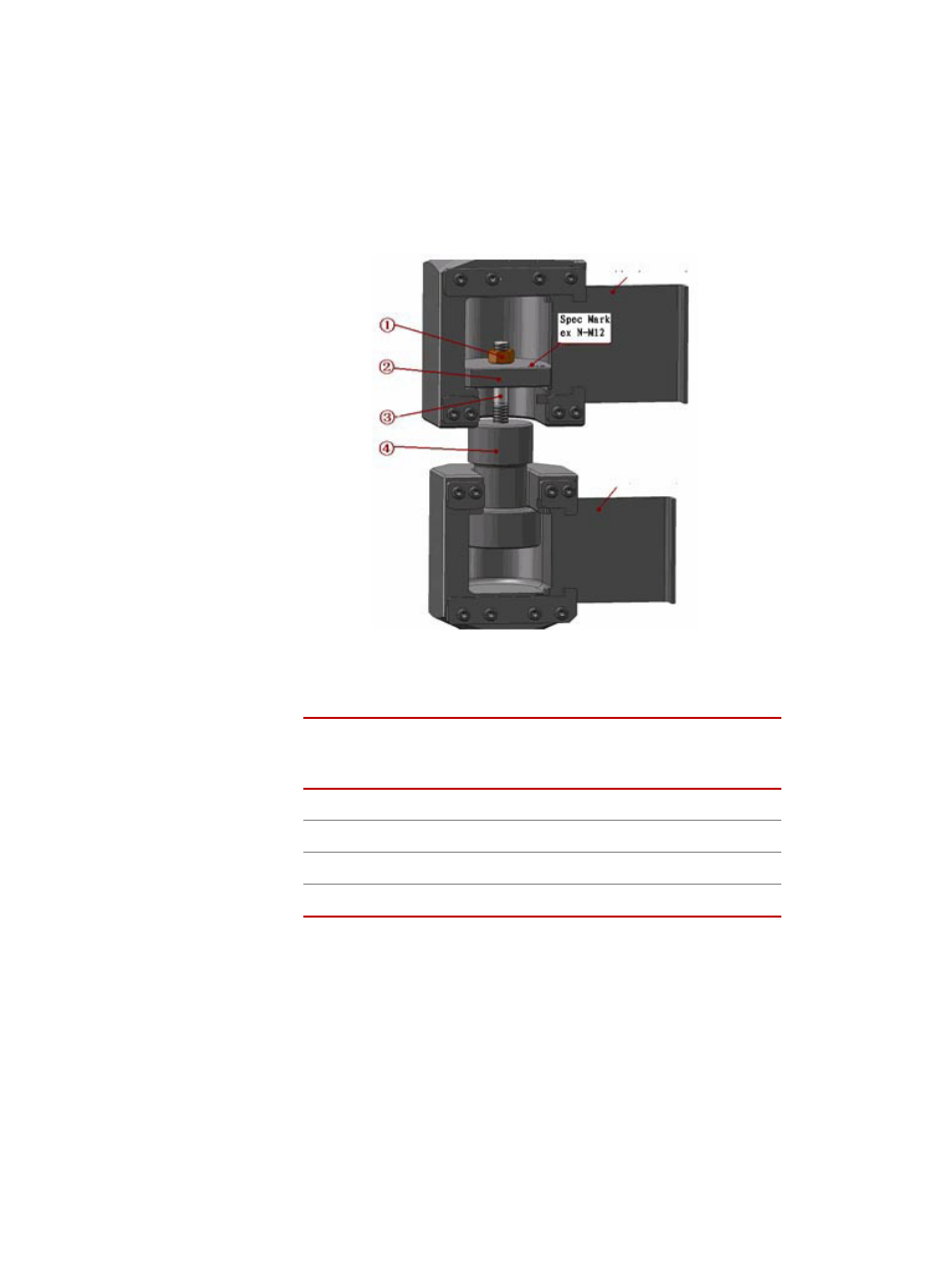

Рисунок 14. Испытания шпилек (М5-М30)
Испытания шпилек
М ЕТКА -
ИДЕНТИФИКАТОР НА
РИСУНКЕ
О ПИСАНИЕ
1 Высокопрочная гайка (не ниже класса 12)
2 Нагрузочная плита (М5-М30)
3 Образец (М5-М30)
4 Резьбовой переходник (М5-М30)
Нижняя
защитная
пластина
Верхняя защитная
пластина
