MTS Fundamental™ Захватные устройства для болтов и для гаек 6 Введение
Определение компонентов
Крепёжное приспособление состоит из двух узлов: верхнего узла,
изображённого на рисунках 1 и 2; нижнего узла, изображённого на
рисунках 3 и 4. Клиновые поверхности (деталь 3) попарно
промаркированы, используйте пары клиновых поверхностей с одинаковой
маркировкой.

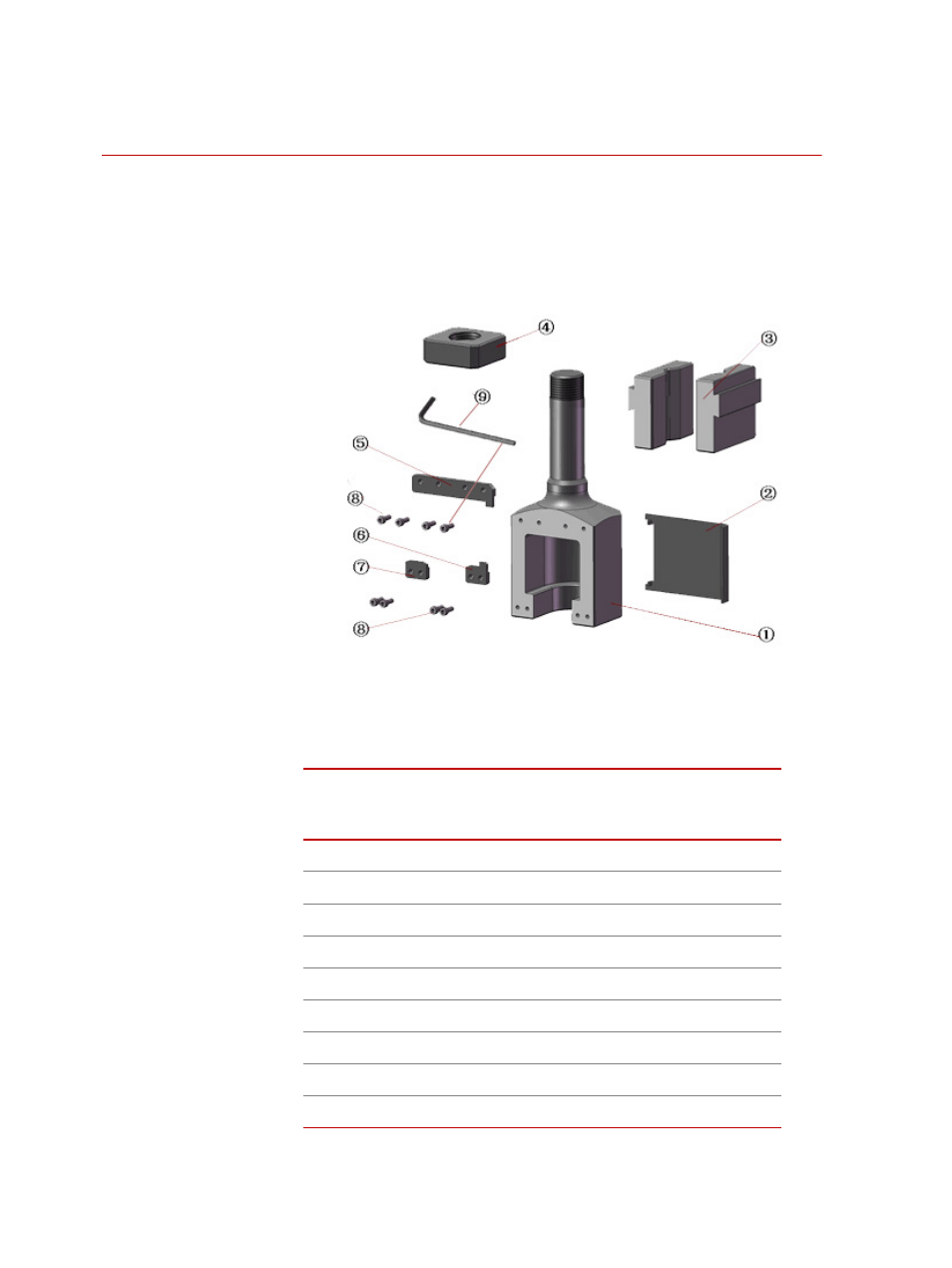

Рисунок 1. Детали верхнего узла
(F-JLL605A1/ F-JLL605A2/ F-JLL106A1/ F-JLL106A2)
Детали верхнего узла
М ЕТКА -
ИДЕНТИФИКАТОР НА
РИСУНКЕ
О ПИСАНИЕ
1 Верхний стык
2 Верхняя защитная пластина
3 Клиновые поверхности
4 Квадратная гайка
5 Направляющий блок 1
6 Направляющий блок 2
7 Направляющий блок 3
8 Винт M6×16 с внутренним шестигранником
9 Шестигранный гаечный ключ (5 мм)
