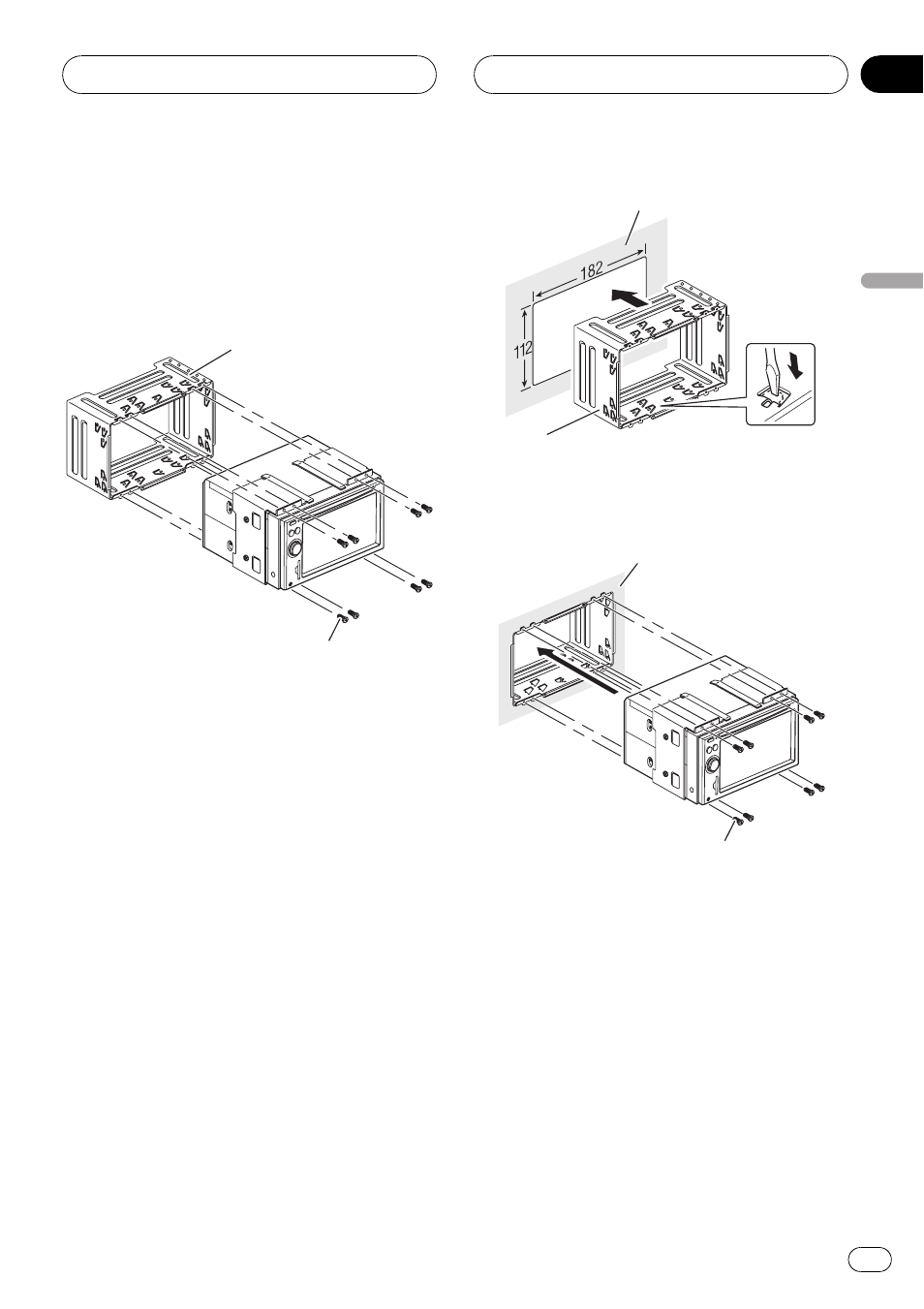

Перед установкой

навигационного блока

% Удалитедержатель.

Ослабьте болты (3 мм × 6 мм), чтобы уда-

лить держатель.

Держатель

Болт (3 мм × 6 мм)

Установка на держатель и

боковой кронштейн

1 Вставьте держатель в приборную

панель.

Вставив держатель в приборную панель,

выберите и согните петли, соответствую-

щие толщине материала приборной

панели. (Установите навигационный блок

максимально надежно с помощью верхних

и нижних петель. Для прочной фиксации

данного блока необходимо согнуть петли

на 90 градусов.)

Приборная панель

Держатель

2 Установитенавигационный блок и

затянитеболты.

Приборная панель

Болт (3 мм × 6 мм)

Установка

Ru

55

Раздел

Ру

сский

04
