Подключение 02
25
Ru
О HDMI
HDMI (High Definition Multimedia Interface –
интерфейс мультимедиа с высоким
разрешением) может передавать как видео, так
и звук через одно цифровое соединение и
предназначен для DVD-проигрывателей и
рекордеров, цифровых телевизоров,
телевизионных приставок и других аудио/
видеоустройств. HDMI разработан с целью
объединения в одной спецификации
технологий HDCP (High Bandwidth Digital
Content Protection – защита широкополосного
цифрового содержимого) и DVI (Digital Visual
Interface – цифровой визуальный интерфейс).
HDCP служит для защиты цифров ыx данных,
передаваемых и принимаемых совместимыми с
DVI дисплеями.
HDMI поддерживает видео стандартного,
улучшенного качества и высокой четкости, а
также многоканальный объемный звук. К
особенностям HDMI относятся передача
цифрового видео без сжатия, полоса
пропускания до 5 гигабит в секунду (Dual Link),
один разъем (вместо нескольких кабелей и
разъемов) и возможность связи между
источником сигнала и аудио/
видеоустройствами, такими как цифровой
телевизор.
HDMI, эмблема HDMI и High-Definition
Multimedia Interface являются товарными
знаками или зарегистрированными товарными
знаками компании HDMI Licensing LLC.
Подключение других аудио-/
видеоисточников

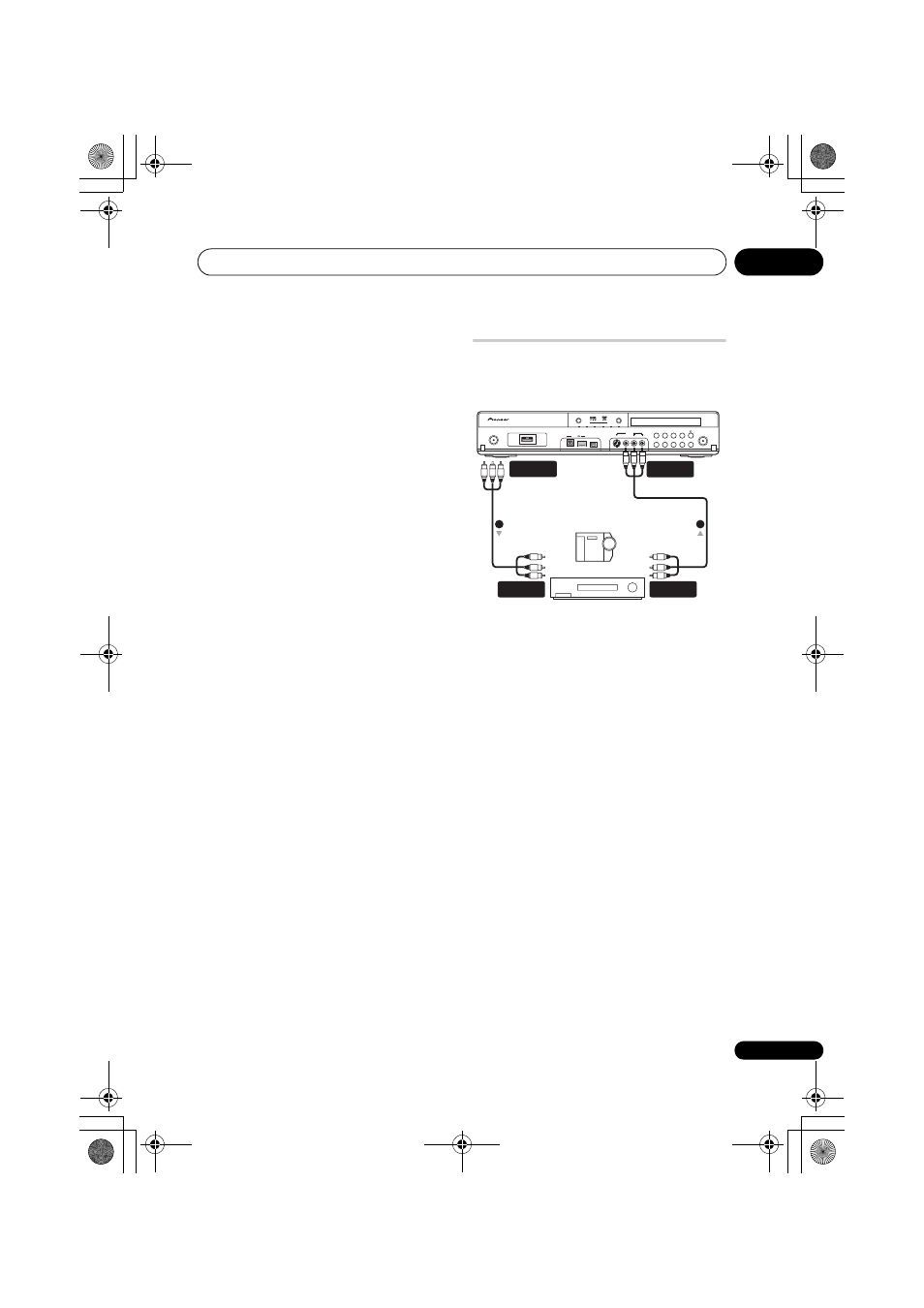

Подключение видеомагнитофона
или аналоговой видеокамеры
1 Подключите аудио/видеовходы
используемого видеомагнитофона или
видеокамеры к выходам этого рекордера.
Это позволит записывать материал с рекордера
на видеомагнитофон или видеокамеру.
• Для подключения видео используйте
стандартные видеокабели или кабели S-
video.
• Кроме этого, можно использовать разъем
AV2 (INPUT 1/DECODER) SCART для
подсоединения входа и выхода аудио/видео
с помощью только одного кабеля SCART.
2 Подключите аудио/видеовыходы
используемого видеомагнитофона или
видеокамеры ко входам этого рекордера.
Это позволит записывать материал видеокассет
с видеомагнитофона или видеокамеры.
• Для подключения видео используйте
стандартные видеокабели или кабели
S-video.
• Разъемы на передней панели обеспечивают
удобство подключения входа видеокамеры.
DVR-940HX-S

HDD/DVD $ OPEN/CLOSE
1 STANDBY/ON
S-VIDEO
COPY HDMI PLTV DivX HDD1 HDD2 DVD D.TV A.TV
VIDEO L(MONO) R AUDIO INPUT 2
ONE TOUCH COPY
CH ' REC # + –
A.TV/D.TV HELP INPUT SELECT PAUSE LIVE TV
DV IN USB
EXT. HDD
Аналоговая
видеокамера
Видеомагнитофон
(Задняя панель) (Передняя панель)
1 2
ВХОД
АУДИО/ВИДЕО
ВЫХОД
АУДИО/ВИДЕО
ВХОД
АУДИО/ВИДЕО
ВЫХОД
АУДИО/ВИДЕО
