Подключение

02

14

Ru

Глава 2

Подключение

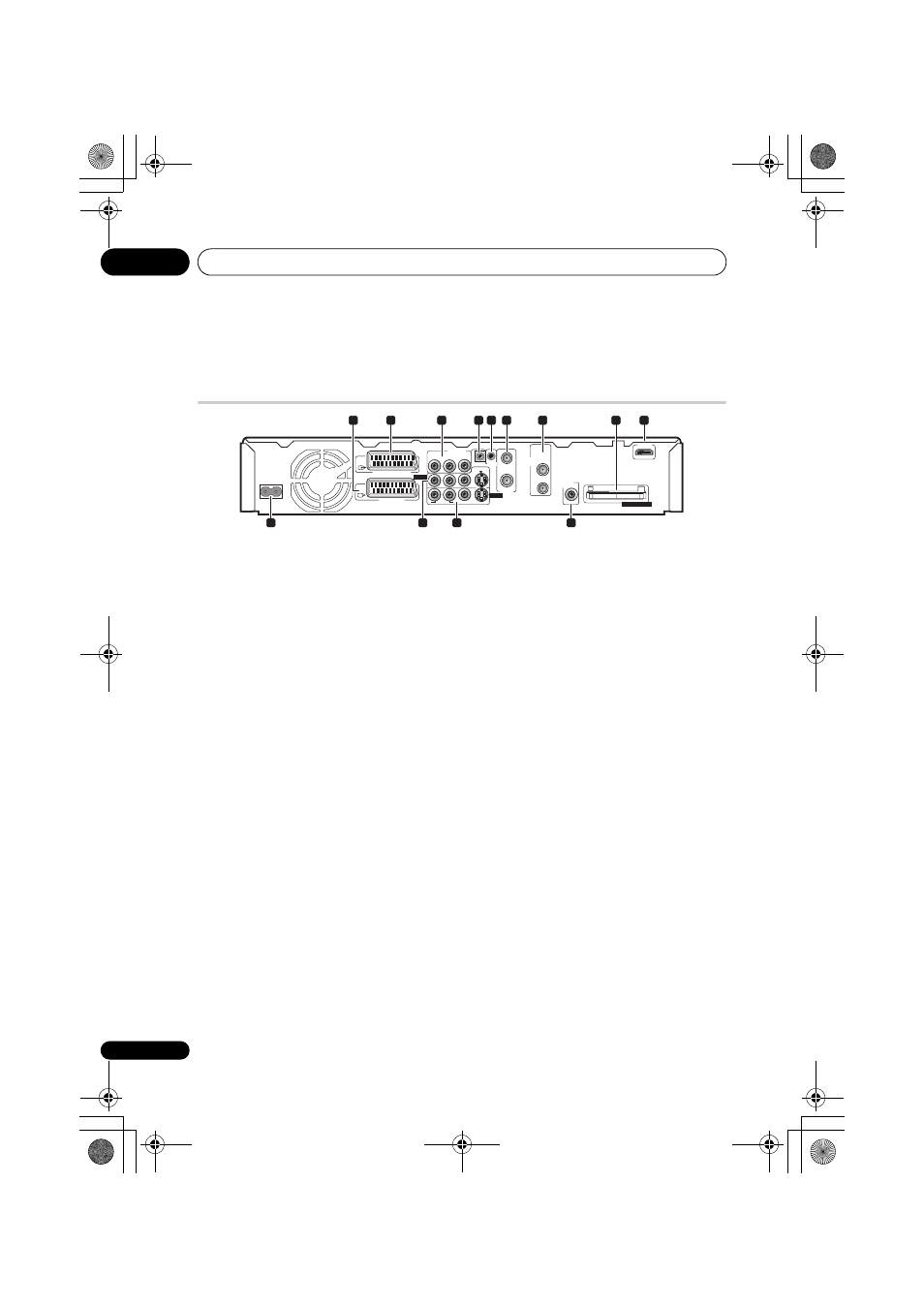

Разъемы на задней панели

1

AV1(RGB)-TV

Разъем AV

Выходной разъем аудио/видео типа SCART для

подсоединения к телевизору или другому

оборудованию с разъемом SCART. В качестве

видеовыхода можно выбрать видеосигнал,

сигнал S-video или RGB. Сведения по установке

видеовыхода см. в разделе AV1 Out (Выход AV1)

на стр. 143.
2

AV2 (INPUT 1/DECODER)

Разъем AV

Входной/выходной разъем аудио/видео типа
SCART для подсоединения к

видеомагнитофону или другому оборудованию

с разъемом SCART. В качестве входного

сигнала принимается видеосигнал, сигнал S-
video или RGB. Сведения по установке входа

см. в разделе AV2/L1 In (Вход AV2/L1) на

стр. 143.
3

COMPONENT VIDEO OUT

(

КОМПОНЕНТНЫЙ ВИДЕОВЫХОД)

Выход высококачественного видео для

подключения к телевизору или монитору с

компонентным видеовходом.
4

CONTROL IN (

ВХОД УПРАВЛЕНИЯ)

Используется для управления рекордером через

датчик дистанционного управления другого

компонента марки Pioneer, имеющего разъем
CONTROL OUT (ВЫХОД УПРАВЛЕНИЯ) и

значок Pioneer . Подсоедините разъем
CONTROL OUT другого компонента к разъему
CONTROL IN рекордера с помощью кабеля с

мини-разъемом.
5

G-LINK™

Служит для подключения комплектного кабеля
G-LINK™, с помощью которого система
GUIDE Plus+™ может управлять внешним

спутниковым ресивером и т.д.

6

ANTENNA IN (RF IN)/OUT (

ВХОД АНТЕННЫ

(

ВХОД/ВЫХОД РЧ))

Подсоедините телевизионную антенну к гнезду
ANTENNA IN (RF IN) (ВХОД АНТЕННЫ) (ВХОД

РЧ). Сигнал передается через гнездо ANTENNA
OUT
(ВЫХОД АНТЕННЫ), которое соединено с

телевизором.
7

ANTENNA (DIGITAL) IN/OUT (

ВХОД/

ВЫХОД АНТЕННЫ (ЦИФРОВОЙ))
Подключите используемую антенну цифрового

ТВ к разъему ANTENNA (DIGITAL) IN. Сигнал

передается через гнездо ANTENNA (DIGITAL)
OUT
, которое соединено с телевизором.

8

Разъем COMMON INTERFACE

(

ОБЩИЙ ИНТЕРФЕЙС)

Разъем для коммутационного адаптера и смарт-

карты для декодирования каналов цифрового

ТВ с кодировкой изображения. См. раздел

Общий интерфейс на стр. 15.
9

HDMI OUT (

Выход HDMI)

Вывод сигнала в формате HDMI для

обеспечения высококачественного цифрового

звучания и изображения.
10

Гнездо AC IN (вход питания переменного

тока)
11 OUTPUT (

ВЫХОД)

Гнезда вывода аналоговых аудиосигналов в

стереофоническом режиме, видеосигналов и

сигналов S-video, используемые для

подсоединения к телевизору или усилителю/

ресиверу AV.
12 INPUT (

ВХОД) 3

Стереофонический аналоговый аудиовход,

входы видео и S-video для подключения к

видеомагнитофону или другому источнику

сигнала.

HDMI OUT

ANTENNA

IN

OUT

DIGITAL

AUDIO OUT

COAXIAL

ANTENNA

(DIGITAL)

IN

OUT

VIDEO

L

R

P

R

COMPONENT

VIDEO OUT

S-VIDEO

OUTPUT

INPUT3

IN

CONTROL G-LINK

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

AC IN

COMMON INTERFACE

AUDIO

P

B

Y

1

2

10

11

12

13

3

4

5

7

6

8

9

DVR-940HX-S
