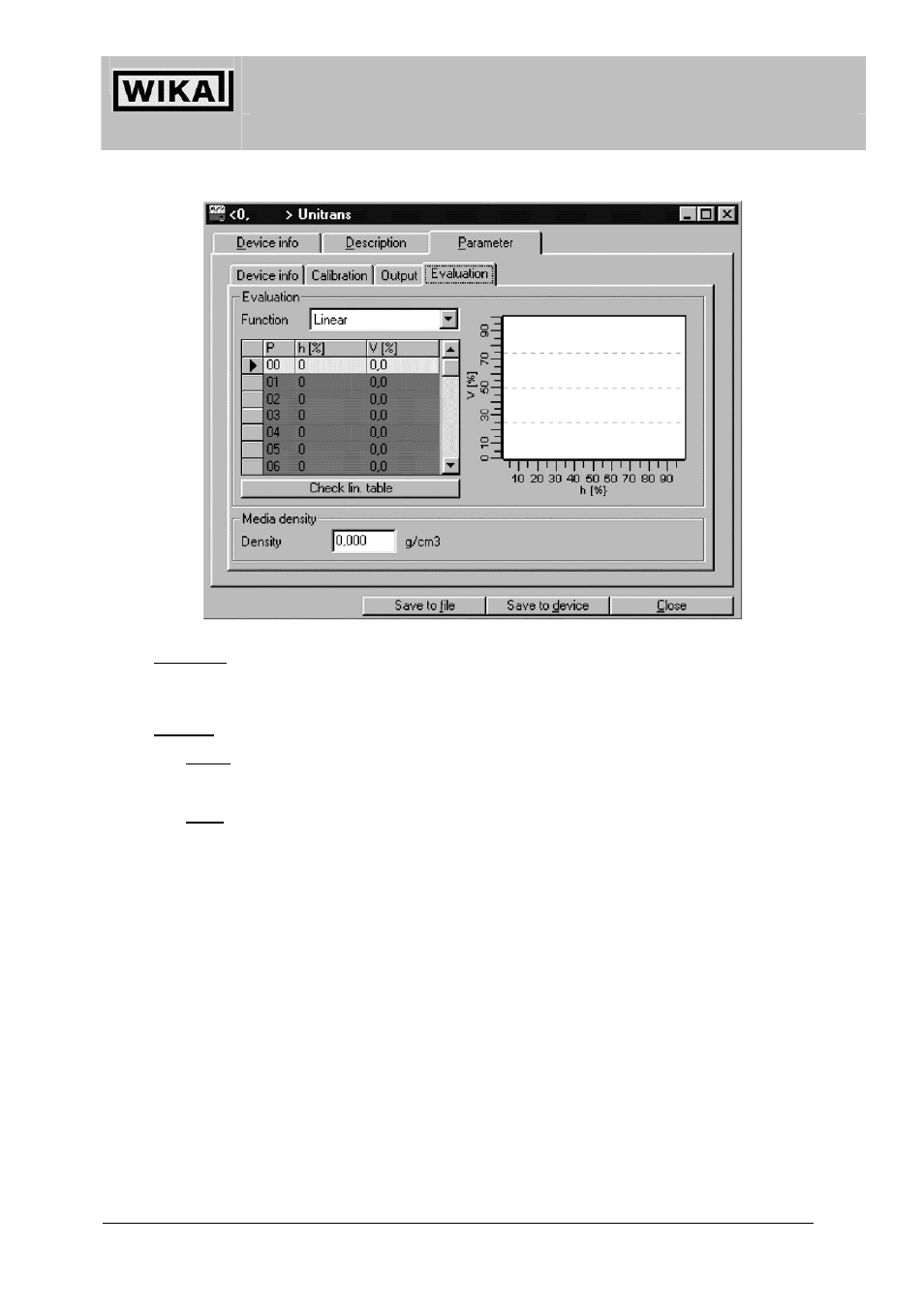

13.2.6 Субменю «Parameter» («Параметр») – Evaluation («Оценка»)
Evaluation («Оценка»):
Здесь в графическом виде представляется зависимость между значениями высоты уровня жидкости в
резервуаре и ее объемом.
Function («Функциональная зависимость»):
Linear (Линейная):
Здесь задается линейная зависимость между значениями высоты уровня жидкости и ее объема.
Table (Табличная):
Здесь зависимость между значениями высоты уровня жидкости и ее объема представляются в виде
таблицы, по данным которой строится линеаризационный график.
При выполнении замеров уровня жидкости в резервуарах вводятся значения высоты уровня и каждому
из них ставится в соответствие значение объема, занимаемого при этом жидкостью (представленного в
виде % от общего объема резервуара). Эти пары значений используются для определения линейной
зависимости, а каждому значению объема жидкости ставится в соответствие токовый выходной сигнал в
диапазоне 4 мА … 20 мА (при этом пары P 0 и P 31 зарезервированы соответственно за 0% и 100%
общего объема резервуара).
