5 Описание изделия
Взрывобезопасный преобразователь давления UniTrans может использоваться там, где необходимо
контролировать уровень жидкости в резервуарах, а также для измерений давления в промышленных
технологических процессах. Благодаря широкому выбору различных типов технологической
соединений, измерительных диапазонов, основных плат и опций дисплеев, это изделие находит широкое
применение в самых различных областях.
5.1 Конструкция
UniTrans состоит из датчика давления, блока интерфейса управления и крышки корпуса, на которой как
дополнительный вариант комплектации (опция) может устанавливаться дисплей. Благодаря такому
модульному устройству, могут собираться и монтироваться самые разнообразные версии
преобразователя (см. «Расшифровка обозначений моделей» на странице 118).

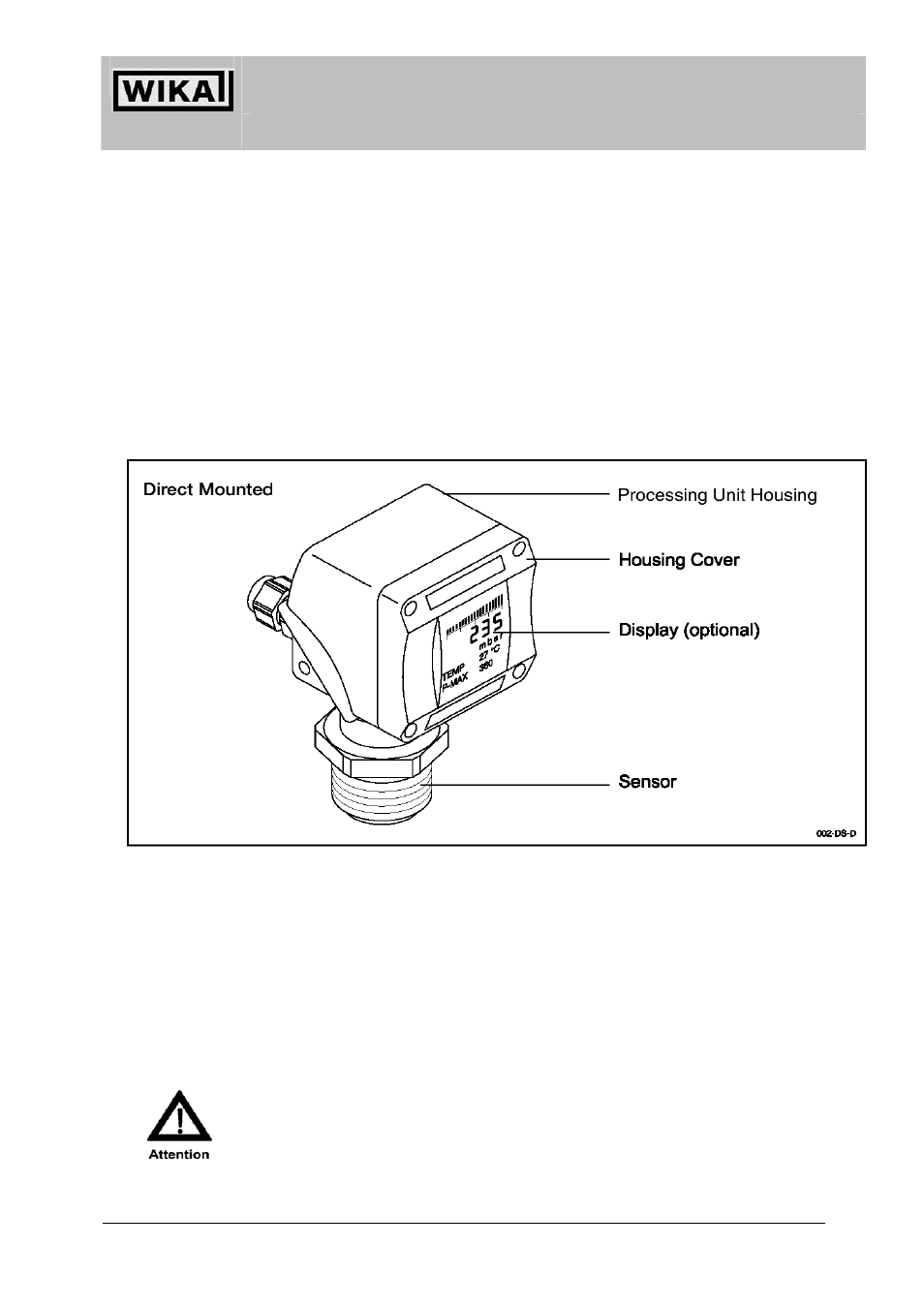

[Direct Mounted – Прямого монтажа] [Processing Unit Housing – Корпус процессорного блока]
[Display (optional) – Дисплей (опция)] [Housing Cover – Крышка корпуса] [Sensor - Датчик]
5.1.1 Датчик давления
Датчик давления имеет пьезорезистивную или тонкопленочную измерительную ячейку в зависимости от
диапазона измеряемых давлений. Датчики компенсированы по температуре и имеют герметично
приваренную мембрану, проверенную на герметичность гелиевым течеискателем. Датчики давления не
имеют внутренних уплотнительных элементов.
Датчики различаются по их диапазонам номинальных давлений и материалам, из которых изготовлены
их смачиваемые детали. Можно выбрать самые различные типы технологических соединений, что
позволяет использовать их в самых разнообразных областях.
Никогда не превышайте максимально допустимое номинальное давление, установленное для
используемого Вами датчика
