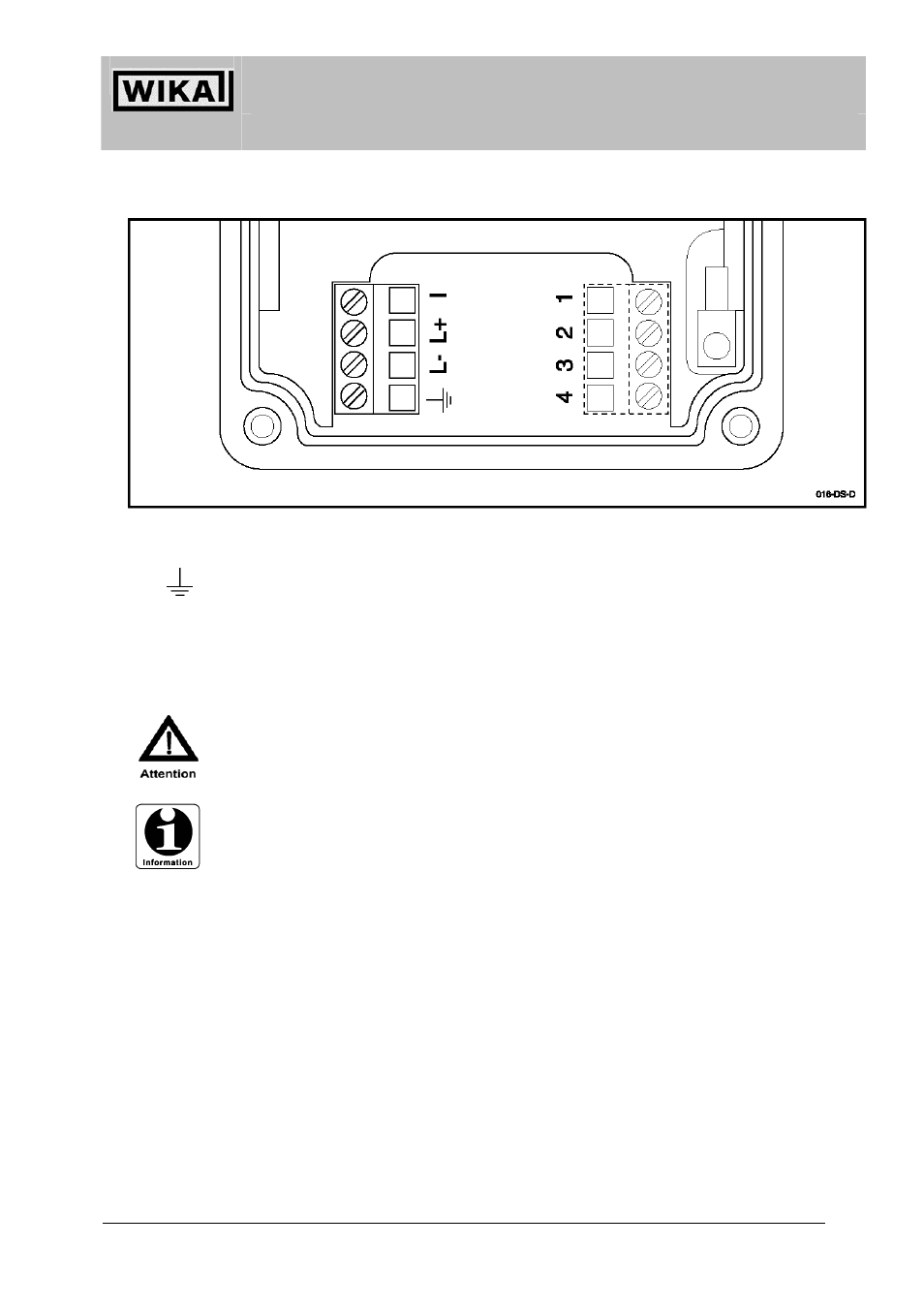

Конфигурация клемм
- Земля
L - Отрицательный
L+ - Положительный
I - Контрольная цепь (подключайте амперметр к клеммам L+ и I)
При присоединении к клеммам «L+» и «I» следует соблюдать номинальные величины,
влияющие на безопасность работы (см. «Технические данные» на стр. 88).
Для подключения к контрольной цепи между клеммами «L+» и «I» можно использовать
только аттестованные искробезопасные амперметры..
Внутреннее сопротивление мультиметра должно быть < 100 Ω.
Устройство должно быть соответствующим образом заземлено, так чтобы гарантировать
устойчивость в отношении EMC (электромагнитной совместимости).
7.6 Компенсация давления при использовании датчика относительного давления
Для компенсирования атмосферного давления при осуществлении защиты по IP 65 Protection Method
используется диафрагма Goretex.
Для защиты на входе (от поступления взрывоопасных паров внутрь корпуса) по методу Ingress Protection
IP 67 используется специальный кабель с капиллярами для поддува.
