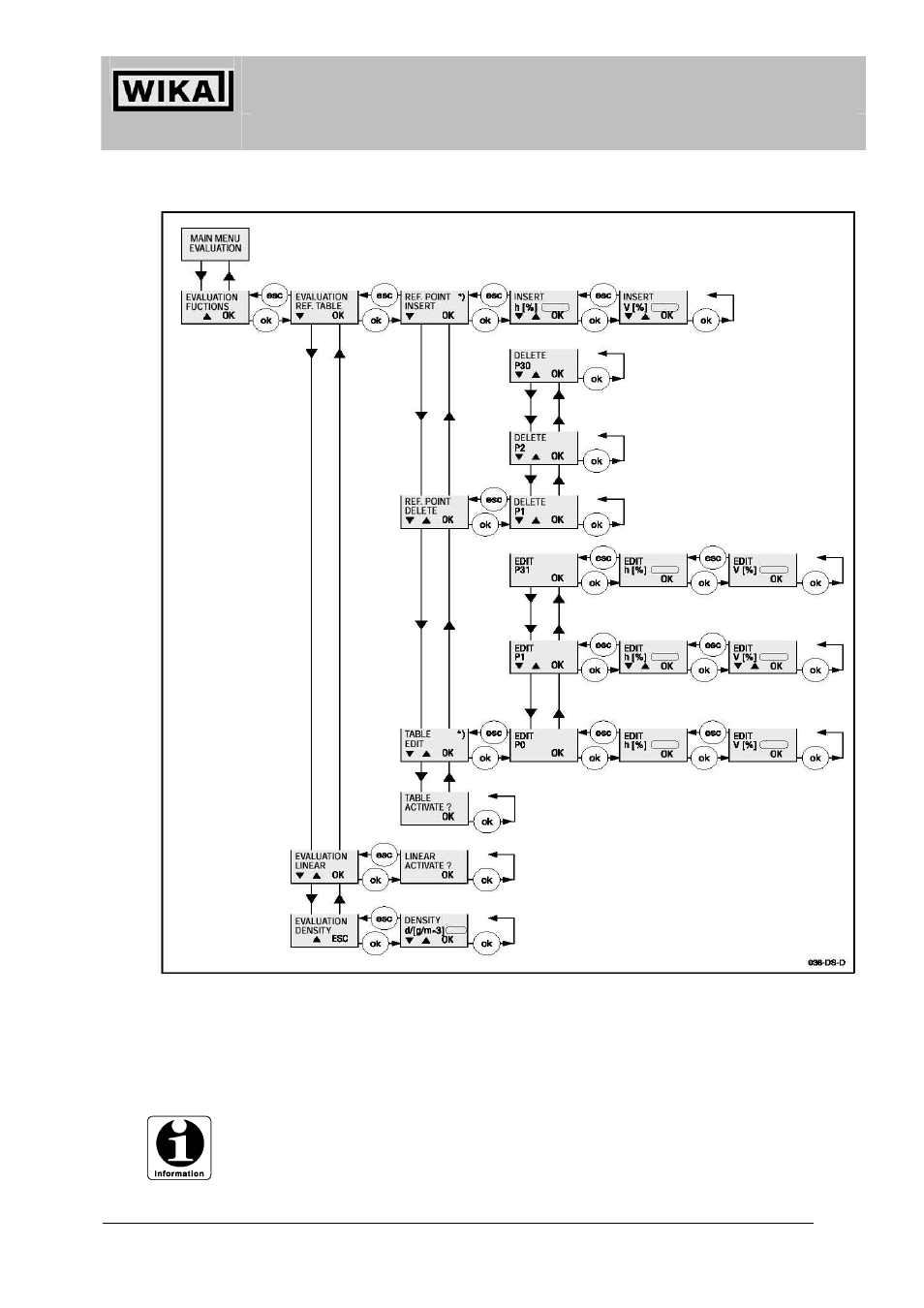

9.5.4 Главное меню: Проведение оценки
Для линеаризации резервуара введите значения высот уровня, каждому из которых поставьте в
соответствие величина объема в соответствующих единицах измерения. Благодаря этим парам значений,
линеаризация и выходной сигнал (от 4 до 20 мА) преобразуются в величины объема жидкости в
резервуаре.
Когда функция оценки («Evaluation») активирована, функция «Turn down» деактивируется.
*) Следует ввести или подтвердить значения
высоты уровня и соответствующие им
значения объема, чтобы они сохранялись
в виде пар величин.
Ввод новой пары значений
для таблицы, используемой
при линеаризации резервуара
Введите высоту уровня в %
Введите соответствующий ей
объем жидкости в %
Можно вводить до 30 пар
значений
Пары значений для 0% (PO) и
100 % (P31) неизменны для
всех вариантов
Выбранный тег
(пара значений)
уничтожен
Верхний предел
может быть только
подтвержден, но не
изменен
Выбранный тег
(пара значений
«уровень-объем»)
изменен
Нижний предел
может быть только
подтвержден, но не
изменен
Таблица
предварительной
линеаризации
активирована
Линейная корреляция
между входным и
выходным сигналами
установлена
Плотность среды
(жидкости) введена
