Универсальный взрывобезопасный
преобразователь давления
UniTrans
WN 01015.2-101-77.0802-2008 РЭ
Может быть изменено в зависимости от технических модификаций
Авторские права принадлежат WIKA Alexander Wiegand GmbH & Co. KG / Германия
WIKA Alexander Wiegand GmbH & Co. KG, Alexander-Wiegand-Str., 63911 Klingenberg- Тел. (09372) 132-710, Факс – 706, E-mail: [email protected], www.wika.de
115
12 Приложение

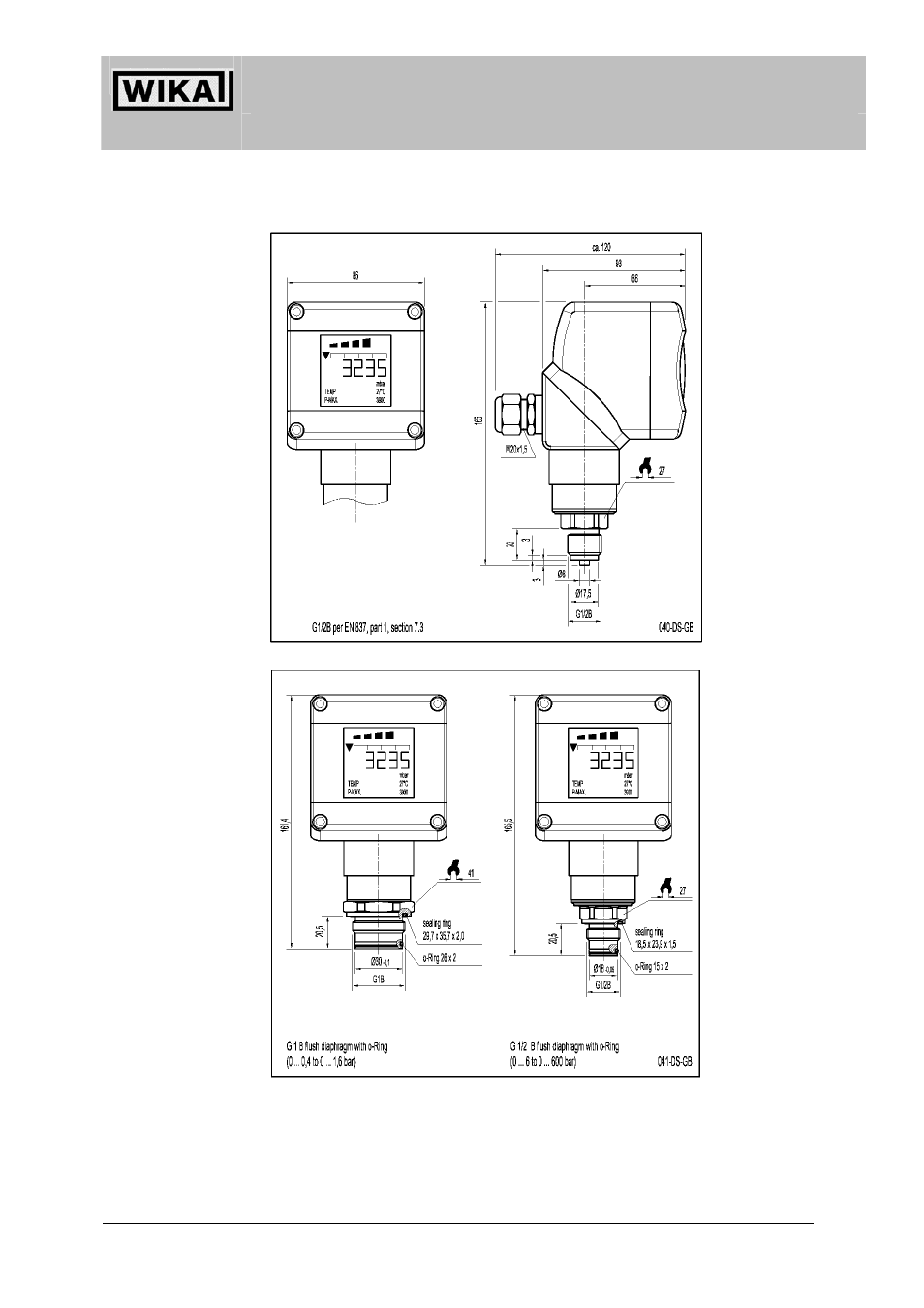

12.1 Схема размеров
Присоединительный размер G1/2B согласно стандарта EN 837, часть 1, раздел 7.3
Присоединительные размеры G 1B (диапазоны от 0…0,4 до 0…1,6 бар) и G ½ B (диапазоны от 0…6 до 0…600 бар) с
утопленной диафрагмой и с уплотнительным кольцом.
[sealing ring – манжета] [o-Ring – уплотнительное кольцо]
