5.1.2 Процессорный блок
Блок обработки данных (процессорный блок), интегрированный в корпус преобразователя, имеет
клеммный отсек и клавиатуру, используемую при программировании прибора. Перед началом
использования необходимо активировать (разблокировать) четыре клавиши. При обычной работе
преобразователя его клавиатура заблокирована, чтобы не допустить сбоя ранее введенных установок
параметров и функций. Клавиатура блокируется автоматически, если в течение 10 минут не происходит
нажатия какой-либо из ее клавиш. Процессорный блок преобразует оцифрованный сигнал от
измерительного блока в стандартный токовый сигнал силой 4…20 мА.

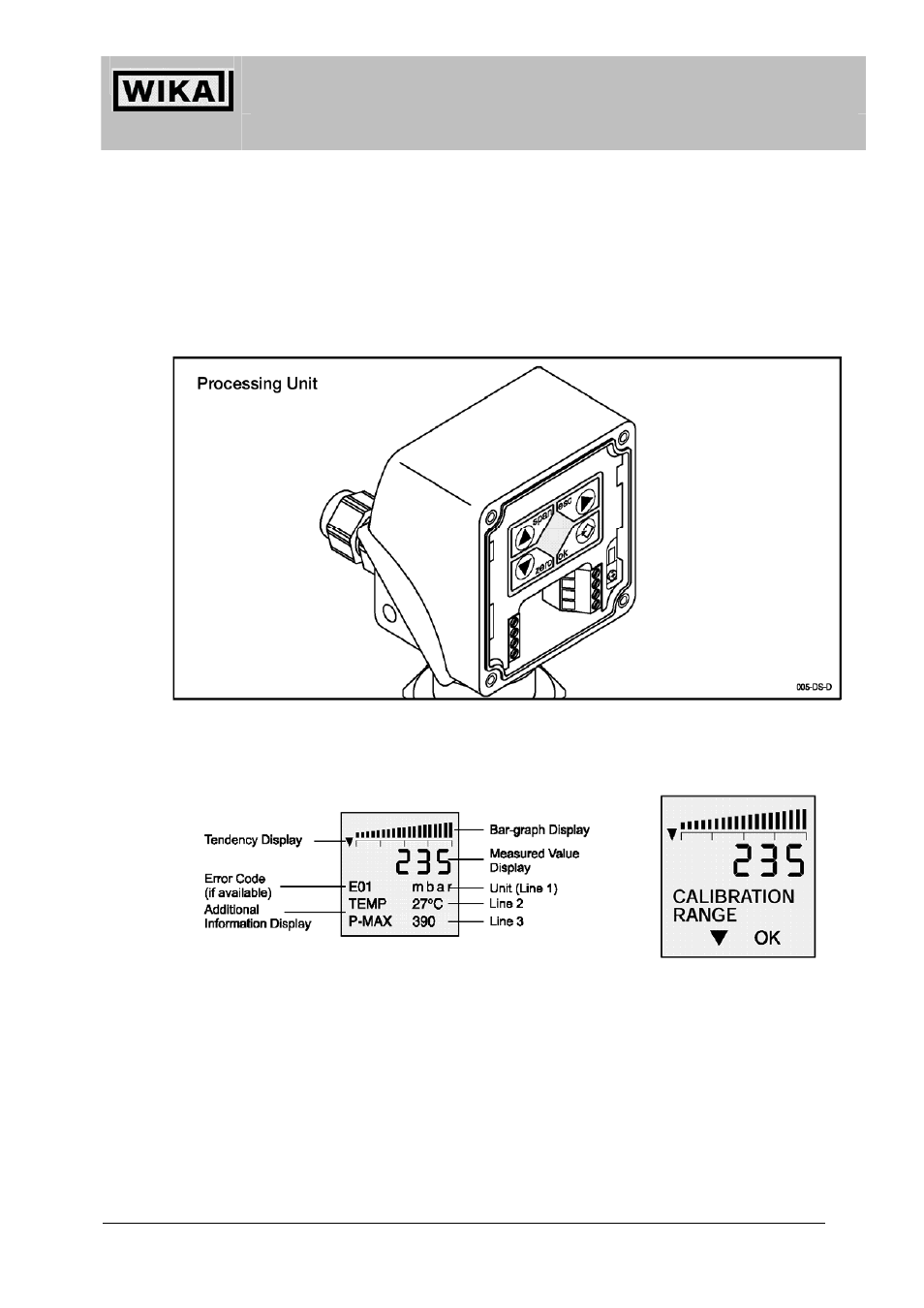

Процессорный блок
5.1.3 Дисплейный блок
Режим отображения измеряемой величины
Режим программирования с
подсказками пользователю
[Tendency Display – Индикатор текущей тенденции] [Bar-graph Display – Шкальный индикатор] [Unit – Единица измерения]
[Measured Value Display – Отображение измеряемой величины] [Line – Строка] [Calibration Range – Диапазон
калибровочных значений] [Additional Information Display – Отображение дополнительной информации ]
Индикатор измеряемых величин имеет 4 цифровых знака (в 7-сегментном дисплее) + символы. Под ними
располагается строка 1 (в 16-сегментном дисплее), которая используется для вывода кодов ошибок, а
также отображения единиц измерения сигнала. Единица измерения может выбираться оператором по
своему усмотрению. Измеряемые значения, превышающие 9999, не могут быть корректно отображены
на дисплее. Поэтому при выборе единиц измерения учитывайте это обстоятельство (например, 9999
Паскаль = 0,09999 бар). В строках 2 и 3 показывается дополнительная информация (в 16-сегментном
дисплее). Оператор может вводить команды в режиме программирования на дисплее с помощью меню и
текстовых подсказок.
