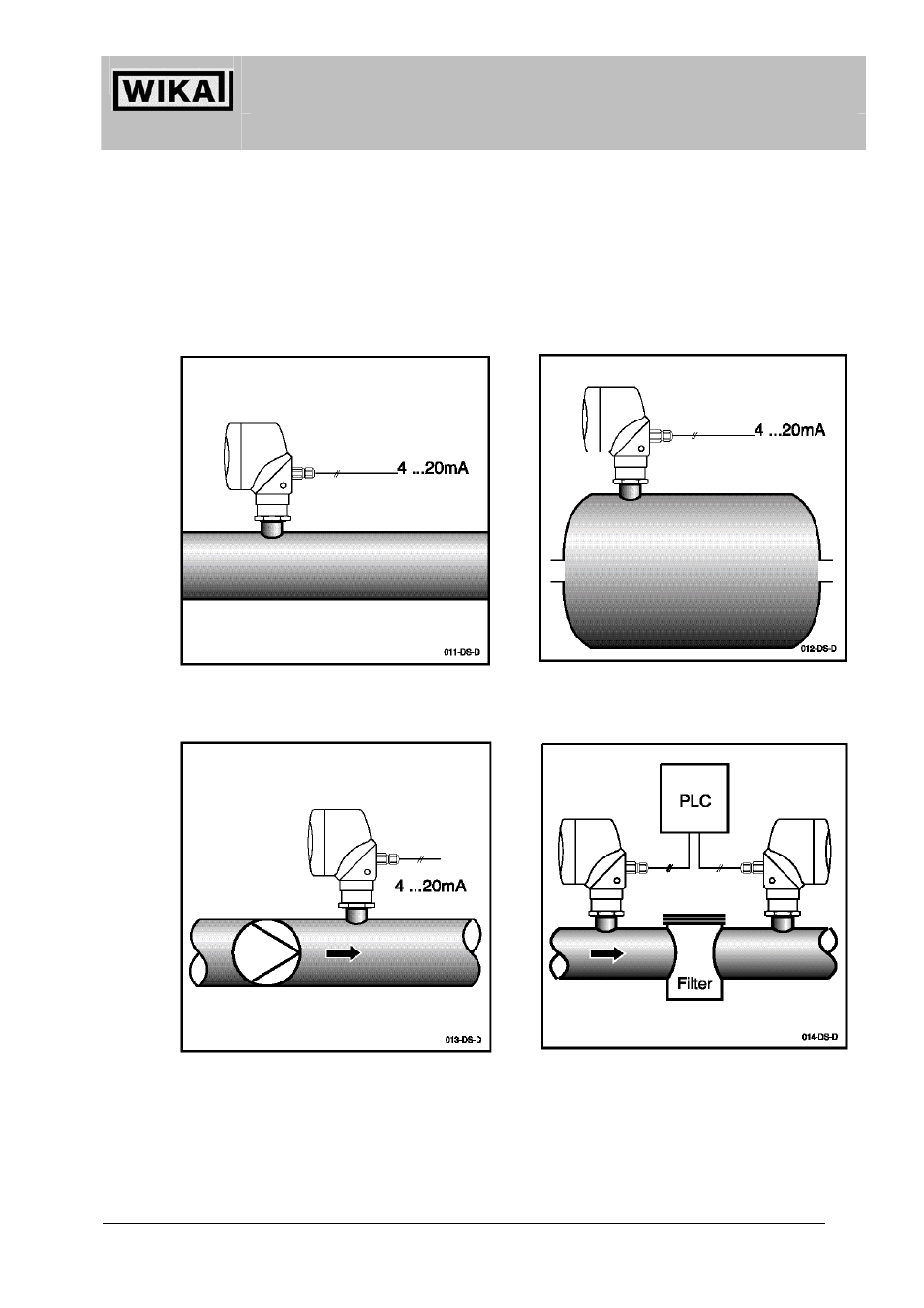

5.3 Примеры монтажа преобразователя UniTrans
Преобразователь давления UniTrans используется прежде всего для отслеживания давления в
трубопроводах, технологическом оборудовании и резервуарах. Могут измеряться давления величиной от
20 мбар до 1000 бар, в зависимости от номинального диапазона выбранного преобразователя. В
зависимости от типа датчика, давление может измеряться в абсолютных (от уровня вакуума) или
относительных (от уровня внешнего или атмосферного давления) величинах.
Преобразователь UniTrans может также использоваться для измерений гидростатического давления
жидкостей, переносимых по трубам или хранящихся в различного рода емкостях.
Измерение давлений в технологических
процессах:
Используется для измерения давлений
жидкостей или газов в трубопроводах.
Измерение давлений в технологических
процессах:
Используется для измерения давлений в
резервуарах
Измерение давлений в технологических
процессах:
Устанавливаются за питающими насосами с
целью контролирования техпроцесса или
работы насосов
Измерение давлений в технологических
процессах:
Устанавливаются перед фильтрами и
после них. Получаемая разность давлений
служит показателем работоспособности
или степени засоренности фильтров. Оба
выходных сигнала обрабатываются ПЛК
или преобразователем сигнала
