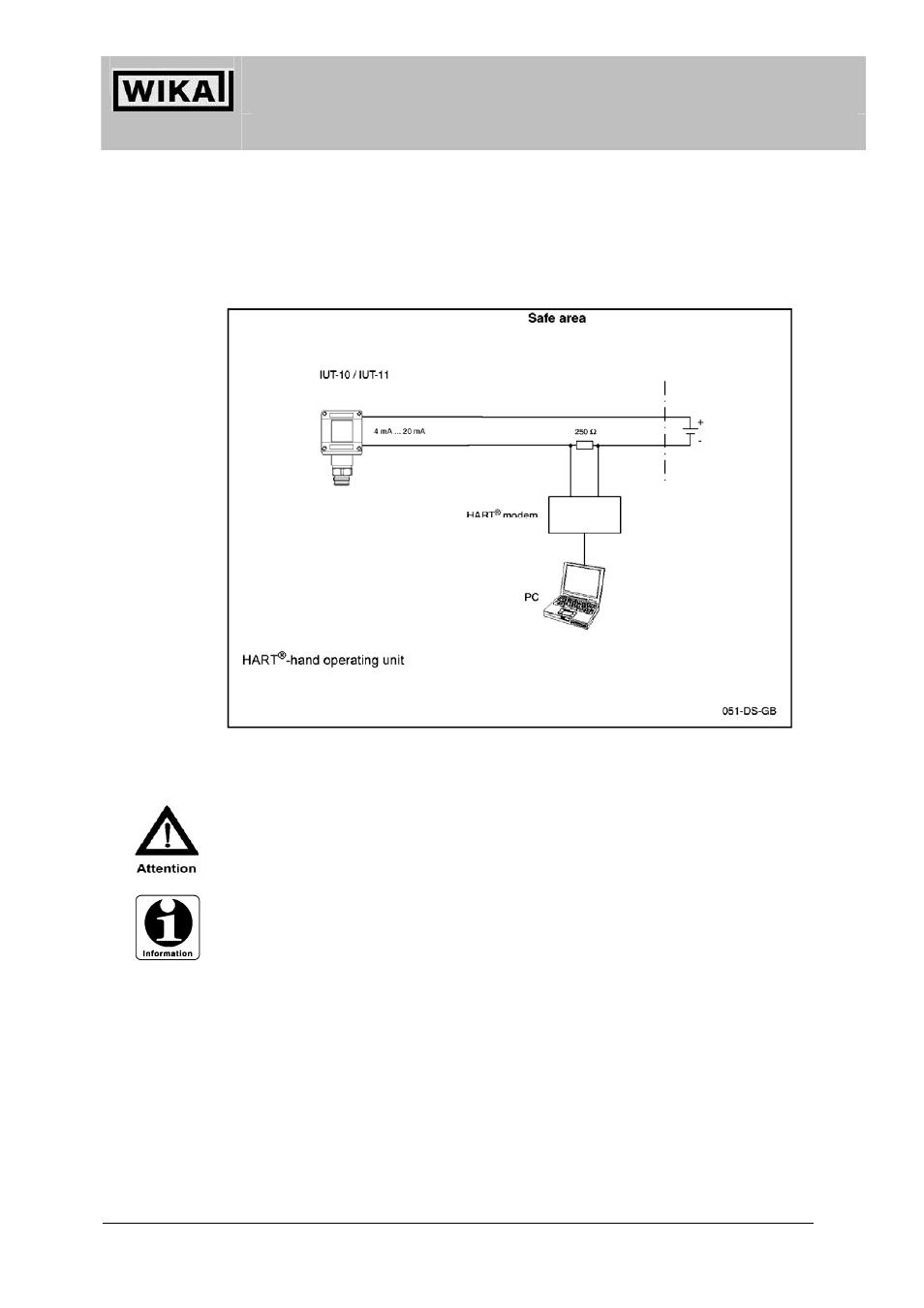

Если общее сопротивление устройств, подключенных к линии электропитания/выходного сигнала
(источнику напряжения) меньше 250 Ω, в цепи электропитания необходимо обеспечить минимум 250 Ω
сопротивления. Сумма внутренних емкостей и индуктивностей используемых компонентов не должна
превышать максимально допустимых значений, установленных для цепей ia IIC.
Портативное устройство HART ® для удаленного управления преобразователем
[Ex-area – в пределах зоны взрывоопасности] [Safe area – в безопасной зоне] [HART ® -modem – модем HART ® ]
[Transmitter power supply, e.g. KFD2-STC3-Ex.1 – Источник питания преобразователя, например KFD2-STC3-Ex.1] [PLC -
ПЛК]
Просим обратить внимание на отличие величин, связанных с безопасностью эксплуатации,
от указанных в типовом свидетельстве EC о прохождении испытаний (см. также главу 6.7) и
на допустимую длину кабеля для устройств с функцией HART
® . Согласующий резистор в
контуре должен иметь сопротивление минимум 250 Ω.
Необходимое для работы операционное программное обеспечение PACTware™ описано в
главе 13.2..
13.2 Управление преобразователем через ПК и программное обеспечение PACTware™
Программное обеспечение PACT ware™ вместе с необходимым драйвером устройства (FDT) можно
заказать у WIKA. Также возможно интегрирование управления преобразователем в другие системы с
управлением HART
® или FDT.
